무철 리니어 모터는 전통적인 회전형 전동기와 다르게 선형 운동을 제공하며, 철심 없이 자기장을 이용해 작동하는 경량 고속 모터입니다.
무철 리니어 모터란 무엇인가?
현대 사회에서 모터는 생활 곳곳에서 중요한 역할을 합니다. 그 중에서도 ‘리니어 모터(Linear Motor)’는 직선운동을 필요로 하는 다양한 분야에서 활용되며, 그 가운데 특히 ‘무철 리니어 모터(Ironless Linear Motor)’에 대한 관심이 높아지고 있습니다. 리니어 모터라는 용어는 전동기의 한 종류로, 전통적인 회전하는 모터와 달리 선형으로 운동하는 전동기를 말합니다.

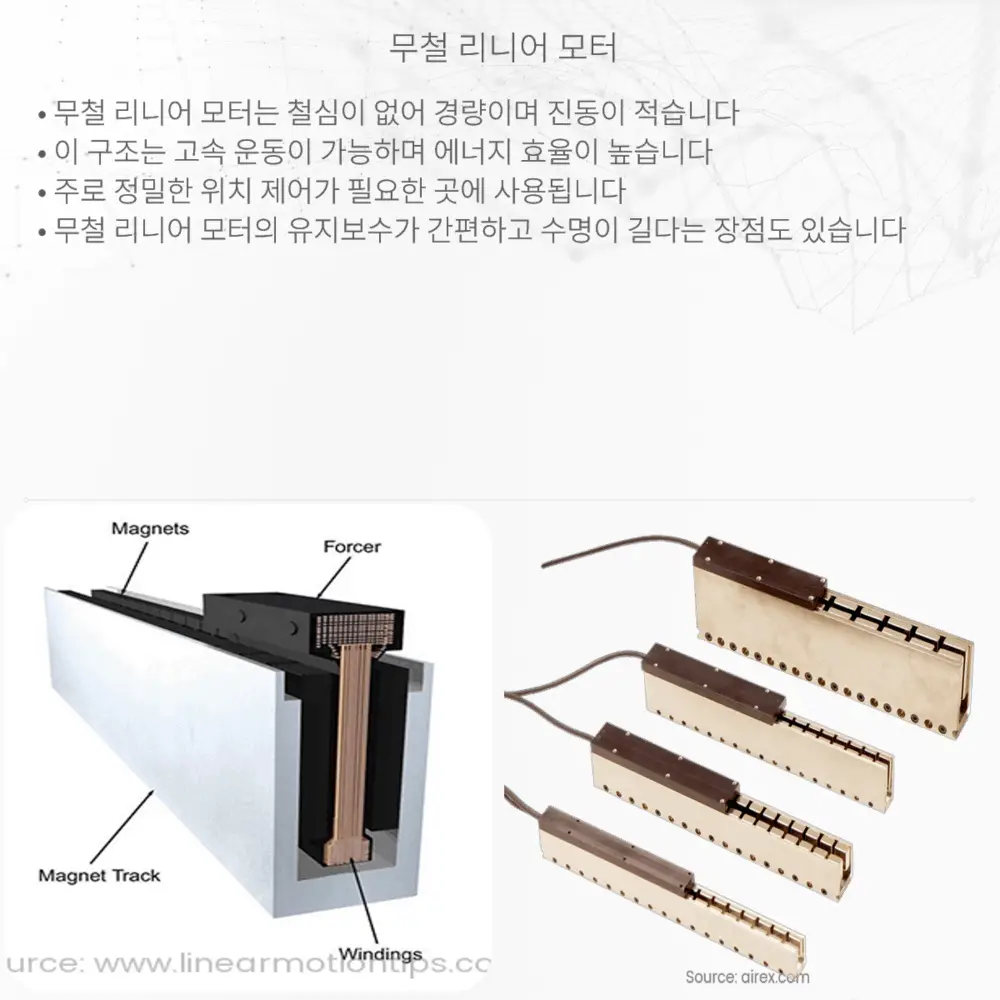

일반적으로 리니어 모터의 구조는 ‘암(Arm)’과 ‘트랙(Track)’으로 나뉩니다. 암은 전기 에너지를 기계적 운동에너지로 바꾸는 부분이며, 트랙은 암이 움직일 수 있는 경로를 제공합니다. 이러한 리니어 모터는 ‘철심 리니어 모터(Iron Core Linear Motor)’와 ‘무철 리니어 모터’로 나뉠 수 있으며, 무철 리니어 모터는 이름에서도 알 수 있듯이 철심을 사용하지 않는다는 특징을 가지고 있습니다. 철심이란, 모터 내부에서 자기장을 보다 효율적으로 일으키기 위해 사용되는 철로 된 부품을 말합니다.
무철 리니어 모터의 동작 원리
무철 리니어 모터는 전기와 자기의 상호작용을 이용하여 동작합니다. 모터 내의 암부에 흐르는 전류(I)와, 트랙에 있는 영구자석 사이에 발생하는 자기장(B)의 상호작용으로 인해, 플레밍의 왼손 법칙에 따라 힘이 발생하게 됩니다. 이 힘은 운동에너지로 변환되어 암이 선형으로 움직이게 만듭니다. 플레밍의 왼손 법칙은 엄지손가락, 집게손가락, 그리고 가운데손가락이 서로 직각을 이루도록 편 상태에서, 각 손가락은 다음과 같이 정의됩니다:
- 엄지손가락: 힘의 방향(운동방향)
- 집게손가락: 자기장의 방향
- 가운데손가락: 전류의 방향
무철 리니어 모터에서 중요한 점은 철 심을 사용하지 않아 자기장이 공기 중을 통해 직접 전달된다는 것입니다. 이는 기존의 철심을 사용하는 모터에 비해 자기적 포화 현상이나 열로 인한 손실 문제를 줄일 수 있습니다. 또한 무철이기 때문에 모터의 무게를 대폭 감소시킬 수 있어, 특히 무게와 속도가 중요한 분야에서 매우 유리한 특성을 보입니다.
이 무철 리니어 모터의 동작 원리를 수학적으로 설명하면, 로렌츠 힘 법칙(Lorentz Force Law)에 근거한 힘의 계산이 포함됩니다. 로렌츠 힘 법칙은 다음과 같은 공식으로 표현할 수 있습니다.
\[ F = B * I * L \]
여기서 ‘F’는 힘을 나타내고, ‘B’는 자기장의 세기, ‘I’는 전류의 강도, ‘L’은 도선의 길이를 의미합니다. 이 공식에 따라 도선에 흐르는 전류의 크기나 길이, 그리고 자기장의 세기를 조절함으로써 모터의 추력을 조절할 수 있습니다.
무철 리니어 모터의 응용 분야
무철 리니어 모터의 가벼움과 고속 운동 능력은 다양한 산업 분야에서 그 가치를 발휘합니다. 대표적으로, 첨단 제조업에서는 정밀한 위치 결정과 빠른 이동이 요구되는 자동화 장비에 리니어 모터가 많이 사용됩니다. 또한, 놀이공원의 롤러코스터 같은 엔터테인먼트 시설에서는 급격한 가속과 정확한 제어가 가능하여 방문객들에게 더욱 짜릿한 경험을 제공합니다.
의료 기기 분야에서도 무철 리니어 모터는 중요한 역할을 합니다. MRI(Magnetic Resonance Imaging) 장치의 정밀한 이미지 스캔이나, 로봇 수술 장비에서 미세한 움직임 제어에도 쓰입니다. 이렇듯 무철 리니어 모터는 사람의 손이 닿지 않는 곳에서도 정밀함을 요구하는 곳에 적합한 해결책으로 자리잡고 있습니다.
교통 수단 역시 무철 리니어 모터의 혜택을 받는 분야 중 하나입니다. 특히, 자기부상열차(Maglev Train)는 무철 리니어 모터를 이용하여 기존의 철도보다 훨씬 빠른 속도로 운행할 수 있으며, 마찰을 줄여 더욱 효율적인 운송 수단이 됩니다. 이 외에도 로그리픽스(logistics)와 자동화 창고 등의 물류 분야에서도 상품을 빠르고 정밀하게 옮기는 데에 리니어 모터가 활용됩니다.
결론
무철 리니어 모터는 철심을 사용하지 않는 구조 덕분에 가볍고, 열 손실이 적으며, 고효율의 선형 운동을 제공하는 장점을 가지고 있습니다. 이는 여러 산업 분야에서 높은 정밀도와 속도가 요구될 때 탁월한 성능을 발휘하게 만듭니다. 첨단 제조업에서의 자동화 장비, 의료 서비스의 정밀 기기, 효율적인 대중 교통 수단에 이르기까지 그 용도는 매우 다양합니다.
리니어 모터 기술의 발전은 앞으로도 지속될 것이며, 무철 리니어 모터의 특성을 이용한 새로운 응용 분야의 개발이 기대됩니다. 공학과 물리학의 기본 원리를 통해 우리는 보다 효율적이고 정밀한 기술을 개발하여 일상 생활은 물론 산업 전반에 혁신을 가져오게 될 것입니다. 무철 리니어 모터는 이러한 미래 혁신의 밑거름이 되며, 그 가능성을 끊임없이 확장해 가고 있습니다.
