동축 케이블의 구조, 종류, 장단점 및 선택 요령에 대해 알아보세요. 가정과 상업적 용도에서의 사용 예를 포함한 포괄적인 가이드입니다.
동축 케이블이란?
동축 케이블은 전자 신호를 전달하기 위해 사용되는 유형의 케이블로, 중앙에 위치한 도체와 그 주위를 둘러싼 절연체, 그리고 외부 도체 및 보호 층으로 구성되어 있습니다. 이 구조는 신호의 손실을 최소화하고 외부 간섭으로부터 보호하는 역할을 합니다. 동축 케이블은 텔레비전, 인터넷, 보안 시스템 연결 등 다양한 분야에서 널리 사용됩니다.

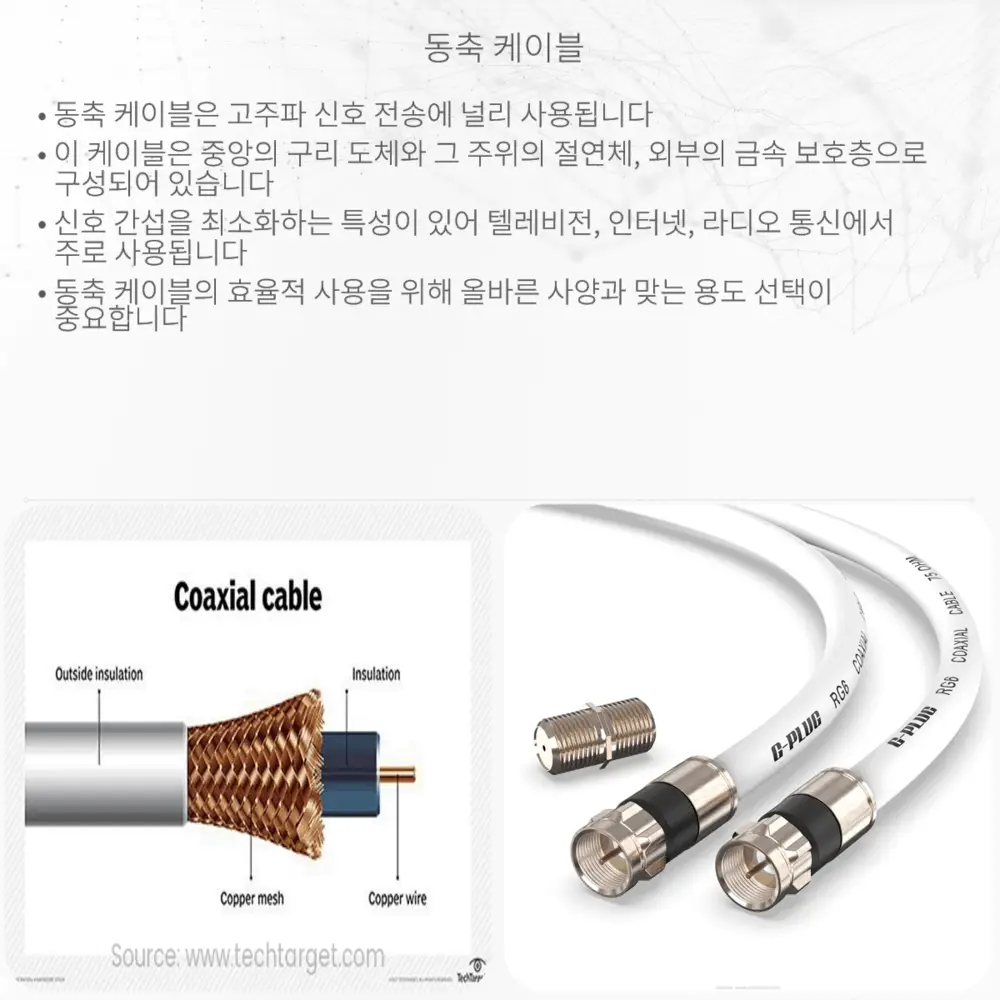

동축 케이블의 구조
동축 케이블은 크게 네 부분으로 구성됩니다. 첫 번째는 중앙의 동축 도체로, 신호를 전달하는 주 역할을 합니다. 두 번째는 이 도체를 둘러싼 절연체로, 도체 간의 전기적 간섭을 방지합니다. 세 번째는 메탈 쉴드로, 외부 전자파로부터 신호를 보호하고, 마지막으로 외부를 감싸는 플라스틱 코팅으로 케이블을 물리적 손상으로부터 보호합니다.
동축 케이블의 종류
- RG-6: 주로 가정용 텔레비전과 케이블 인터넷 연결에 사용됩니다.
- RG-59: 낮은 주파수의 응용 프로그램에 적합하며, 주로 폐쇄 회로 텔레비전(CCTV) 시스템에 사용됩니다.
- RG-11: RG-6보다 두껍고, 장거리 전송이나 높은 신호 수준이 요구되는 환경에서 사용됩니다.
각각의 동축 케이블 유형은 특정 용도에 맞게 설계되었으며, 사용 환경과 요구 사항에 따라 적절한 유형의 케이블을 선택하는 것이 중요합니다.
동축 케이블의 장점
동축 케이블은 높은 주파수 범위에서 안정적인 신호 전송을 제공하며, 외부 전자파 간섭에 강한 것이 특징입니다. 또한, 장거리 전송에서도 신호의 손실이 적어, 다양한 통신망에서 선호되는 전송 매체입니다. 이러한 특성으로 인해 동축 케이블은 가정뿐만 아니라 상업적으로도 널리 사용되고 있습니다.
동축 케이블의 단점
동축 케이블은 많은 장점에도 불구하고 몇 가지 단점이 있습니다. 먼저, 물리적 유연성이 제한적이어서 좁은 공간이나 굴곡진 경로에 설치하기 어려울 수 있습니다. 또한, 설치 과정이 복잡하고, 케이블이 손상될 경우 전체 시스템의 성능에 영향을 줄 수 있습니다. 이러한 이유로 동축 케이블의 설치와 유지 관리에는 특별한 주의가 필요합니다.
동축 케이블의 사용 예
동축 케이블은 다양한 분야에서 광범위하게 사용됩니다. 가장 일반적인 사용 예로는 가정에서의 텔레비전 케이블 연결과 케이블 인터넷이 있습니다. 또한, 비디오 감시 시스템에서의 신호 전송, 네트워크 인프라에서의 데이터 전송 등에서도 중요한 역할을 합니다. 이 외에도 방송국에서의 고화질 비디오 전송, 의료 기기에서의 데이터 통신 등 다양한 고주파 신호 전송에 필수적으로 사용됩니다.
동축 케이블의 선택 요령
적절한 동축 케이블을 선택하기 위해서는 몇 가지 중요한 요소를 고려해야 합니다. 첫째, 사용할 환경과 애플리케이션의 특성을 파악하여 케이블의 유형을 결정해야 합니다. 예를 들어, 장거리 전송이 필요한 경우 RG-11 케이블이 적합할 수 있습니다. 둘째, 케이블의 직경, 절연 물질, 외부 보호 층의 재질 등 물리적 특성을 고려해야 합니다. 마지막으로, 예산과 설치 용이성도 중요한 결정 요소가 됩니다.
결론
동축 케이블은 그 특유의 구조로 인해 높은 주파수의 신호 전송에서 뛰어난 성능을 발휘하며, 다양한 분야에서 중요한 역할을 합니다. 동축 케이블의 선택과 사용은 그 용도와 환경에 적합해야 하며, 올바른 설치와 유지 관리가 중요합니다. 비록 몇 가지 단점이 있지만, 동축 케이블은 안정적인 신호 전송을 위한 강력한 해결책을 제공하며, 현대 통신 인프라의 필수 요소로 자리잡고 있습니다. 앞으로도 동축 케이블은 계속해서 중요한 역할을 수행할 것입니다.
