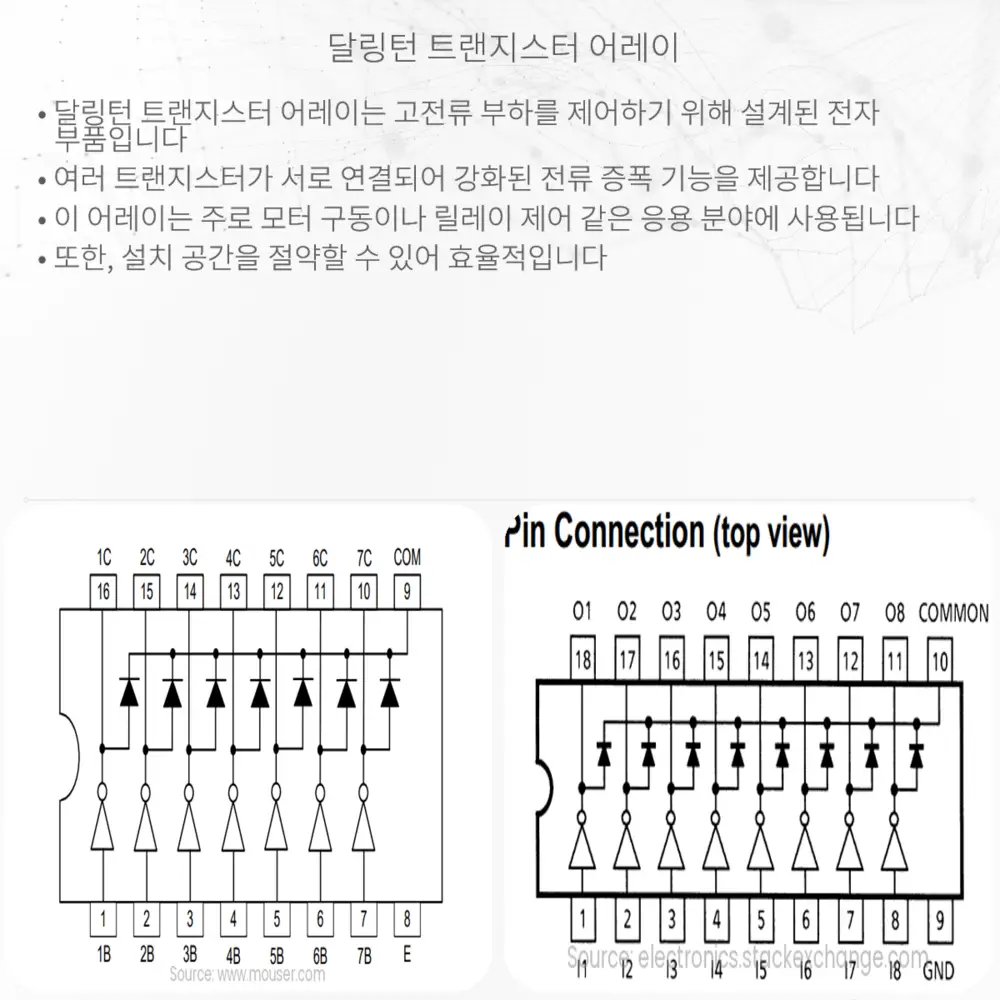

달링턴 트랜지스터 어레이란?
달링턴 트랜지스터 어레이는 고 이득(high gain) 전력 스위칭을 실현하기 위해 고안된 트랜지스터 회로입니다. 두 개 이상의 트랜지스터를 한데 결합하여 단일 트랜지스터처럼 작동하게 하며, 이로 인해 대단히 높은 전류 이득을 얻을 수 있습니다. 이러한 어레이는 주로 모터 제어, 디스플레이 드라이버, 전력 변환 및 기타 여러 전자 회로에서 활용됩니다.
달링턴 구성은 두 개의 비폴라 트랜지스터를 직렬로 연결하는데, 첫 번째 트랜지스터의 컬렉터가 두 번째 트랜지스터의 베이스에 연결됩니다. 이 구성에서 첫 번째 트랜지스터의 컬렉터 전류는 두 번째 트랜지스터의 베이스 전류로 작용하여 전체 회로의 전류 이득을 증폭시킵니다. 달링턴 페어라고도 불리는 이 두 트랜지스터의 조합은 결과적으로 컬렉터에서 에미터로 흐르는 전류가 입력 베이스 전류보다 매우 큽니다.
달링턴 트랜지스터 어레이의 원리
달링턴 트랜지스터 어레이의 기본 원리는 두 트랜지스터의 이득을 곱함으로써 얻어집니다. 두 트랜지스터 T1과 T2를 고려하면, T1이 작은 베이스 전류로 인해 증폭된 컬렉터 전류를 제공하고, 이 전류가 다시 T2의 베이스를 통해 흐릅니다. T2 또한 해당 입력 전류를 증폭하여 전체적으로 큰 전류가 컬렉터로부터 에미터로 흐르게 합니다.
이러한 구성은 곱적 특성을 가지는데, 예를 들어 T1과 T2가 각각 100의 전류 이득을 가지고 있다면, 달링턴 페어의 총 전류 이득은 대략 10000(= 100 * 100)이 됩니다. 이는 매우 낮은 전류 신호로도 큰 전류를 제어할 수 있음을 의미합니다.
달링턴 트랜지스터 어레이의 장점
- 높은 전류 이득: 여러 트랜지스터의 전류 이득을 복합하여 사용함으로써, 매우 높은 전류 이득을 얻을 수 있습니다. 이는 소비 전력을 줄이는 데에 도움이 됩니다.
- 저전력 제어: 달링턴 페어는 매우 낮은 전달 전류로도 높은 출력 전류를 흘릴 수 있어, 보다 효율적인 전력 제어가 가능합니다.
- 집적도: 두 트랜지스터를 하나의 패키지로 통합할 수 있어, 공간을 절약하고 회로 설계를 간소화할 수 있습니다.
달링턴 트랜지스터 어레이는 뛰어난 이득과 효율성으로 다양한 전자제품의 전력 관리에 기여하고 있습니다. 다음 내용에서는 달링턴 어레이의 구체적인 사용 예와 잠재적인 단점에 대해 설명하겠습니다.
달링턴 트랜지스터 어레이의 응용 예
달링턴 트랜지스터 어레이는 그 높은 전류 이득으로 인해 여러 전자적 응용 분야에서 유용하게 사용됩니다. 예를 들어:
- 모터 제어: 로봇 공학이나 자동화된 시스템에서 모터의 속도와 방향을 정밀하게 제어하기 위해 사용됩니다.
- LED 디스플레이 드라이버: 전류가 높은 LED 패널을 구동하기 위해 달링턴 어레이가 종종 사용됩니다.
- 음성 제어 시스템: 낮은 전력 신호를 처리하는 마이크로폰 회로에서 높은 전류로 스피커를 구동해야 할 때 유용합니다.
달링턴 트랜지스터 어레이의 잠재적인 단점
달링턴 트랜지스터 어레이가 많은 장점을 가지고 있지만, 몇 가지 단점도 있습니다:
- 전압 강하: 트랜지스터 두 개가 시리즈로 연결되어 있기 때문에, 두 베이스-에미터 간격에 걸쳐 전압 강하가 두 배가 됩니다. 이로 인해 전력 손실이 발생할 수 있습니다.
- 스위칭 속도: 스위칭 시간이 더 길어질 수 있으며, 이는 고속 스위칭 응용 분야에는 부적합할 수 있습니다.
결론
달링턴 트랜지스터 어레이는 그 강력한 전류 이득으로 말미암아 전력을 효과적으로 제어하는 데에 매우 중요한 역할을 합니다. 그것은 모터 제어에서부터 LED 드라이버에 이르기까지 다양한 전자제품에 일상적으로 사용됩니다. 그러나 기술의 모든 측면처럼 그것도 한계와 제약 조건을 가지고 있으므로, 설계 단계에서 이러한 요소들을 충분히 고려해야 합니다. 올바른 응용 분야에서 적절하게 사용될 때 달링턴 트랜지스터 어레이는 전자 회로 설계에 있어 매우 강력한 도구가 될 수 있습니다. 이러한 이해를 바탕으로, 우리는 더 높은 효율성과 신뢰성을 가진 전자 시스템을 만들기 위해 달링턴 트랜지스터 어레이를 최적화할 수 있게 됩니다.
