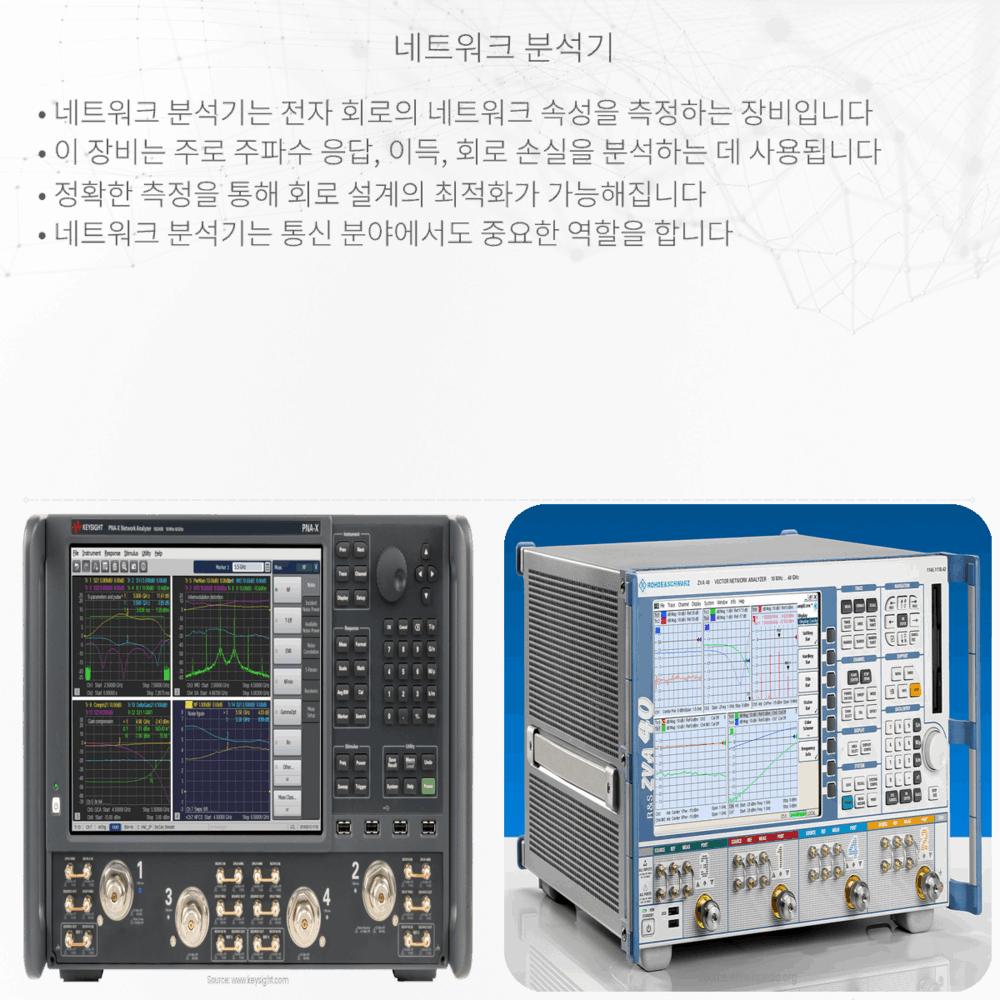

네트워크 분석기

네트워크 분석기의 기본 개념

네트워크 분석기는 전자공학에서 매우 중요한 도구로, 전기 회로의 특성을 측정하는 데 사용됩니다. 이 장비는 회로의 파라미터를 분석하고, 그 결과를 통해 전자 회로의 성능을 검증하거나 예측하는 데 꼭 필요한 정보를 제공합니다. 네트워크 분석기는 주로 고주파수 또는 무선 주파수(RF) 회로에서 사용되며, 진행파와 반사파의 파라미터 측정을 가능하게 합니다.

네트워크 분석기의 종류

  • 스칼라 네트워크 분석기(SNA): 간단한 구조로, 주로 전력 수준이나 파워 게인과 같은 크기 정보만을 측정합니다.
  • 벡터 네트워크 분석기(VNA): 회로의 크기와 위상 정보를 동시에 측정할 수 있어, 보다 정밀한 분석이 가능합니다.

네트워크 분석기의 원리

네트워크 분석기는 주파수 영역에서의 회로 특성을 파악하여, 전송선로 이론을 바탕으로 회로의 S-매개변수 (Scattering Parameters)를 측정합니다. S-매개변수는 다음과 같은 정보를 포함합니다:

  1. S11: 반사 계수 (Port 1에서 발생하는 반사파의 정도)
  2. S21: 전달 계수 (Port 1에서 Port 2로 전달되는 신호의 크기)
  3. S12: 역전달 계수 (Port 2에서 Port 1로 전달되는 신호의 크기)
  4. S22: 반사 계수 (Port 2에서 발생하는 반사파의 정도)

S-매개변수의 식은 다음과 같습니다:

S11 = 반사 계수 = V반사 / V진행

S21 = 전달 계수 = V2에서 1로 전달 / V진행

네트워크 분석기의 사용법

네트워크 분석기를 이용하여 회로를 측정할 때는 몇 가지 중요한 단계가 있습니다:

  • 기기를 켜고 알맞은 주파수 범위와 파라미터를 설정합니다.
  • 측정하고자 하는 회로에 네트워크 분석기의 포트를 올바르게 연결합니다.
  • 기기의 캘리브레이션을 수행하여, 정확한 측정 값을 얻기 위해 필요한 보정을 합니다.
  • 측정을 시작하여, 회로의 S-매개변수 값을 얻습니다.
  • 결과를 분석하여 회로의 성능을 평가합니다.

네트워크 분석기의 응용 분야

네트워크 분석기는 다양한 전자공학 분야에서 중요한 역할을 담당합니다:

  • 안테나 설계: 안테나의 반사계수 측정을 통해, 안테나의 성능과 대역폭을 확인할 수 있습니다.
  • 필터 설계: 필터의 통과 대역과 차단 대역의 특성을 정밀하게 분석합니다.
  • 회로 설계: 회로가 설계에 맞게 동작하는지를 확인하고, 필요하다면 조정합니다.

전체적으로 네트워크 분석기는 전기와 자기의 분야에서 회로의 정밀한 특성 평가를 가능하게 하며, 고도의 기술을 요구하는 공학분야에 있어 필수적인 도구입니다. 이러한 기기를 통해, 우리는 더 안정적이고 효율적인 전자 제품을 설계하고 제작할 수 있습니다.
