이 글은 금속 산화물 바리스터의 기능, 작동 원리, 구조, 응용 분야, 선택 요소 및 최신 동향에 대해 설명합니다.

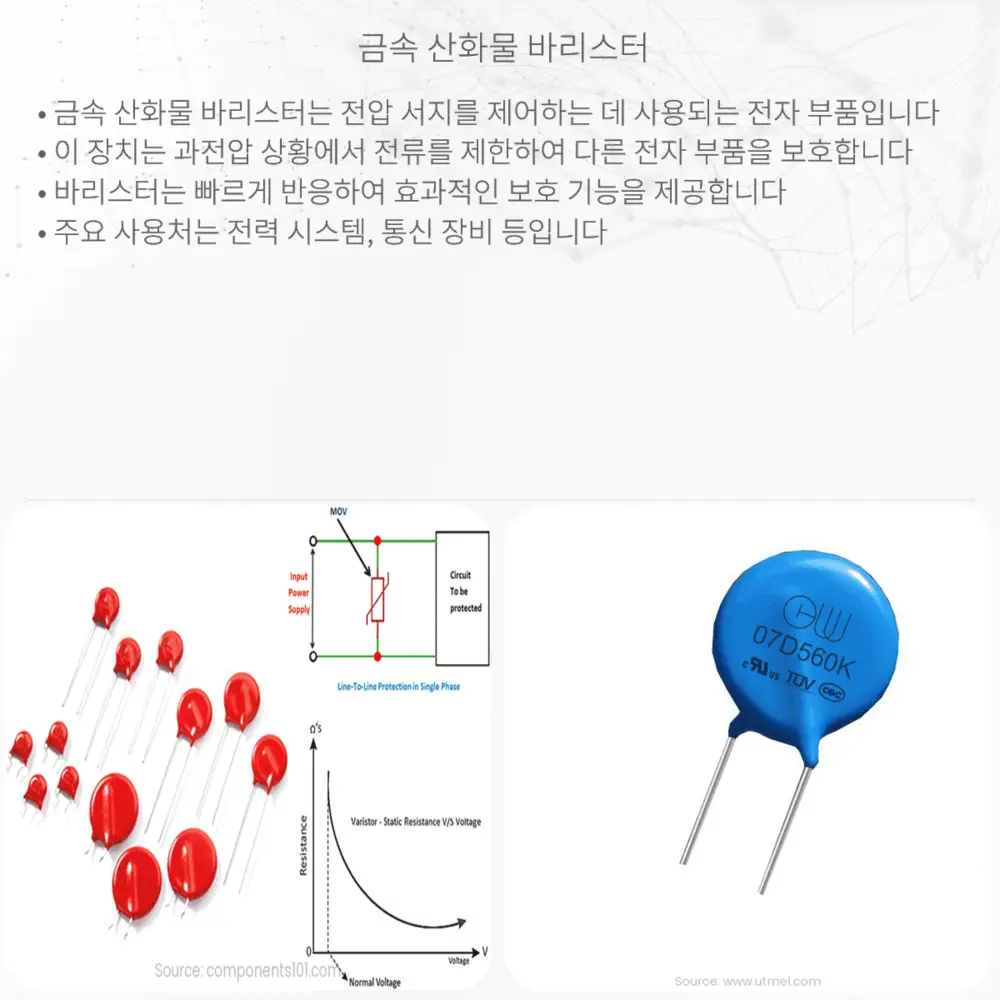

금속 산화물 바리스터(MOV: Metal Oxide Varistor) 소개
금속 산화물 바리스터(MOV)는 전압에 의존하는 저항기로, 주로 전기 및 전자 회로에서 과전압 보호에 사용됩니다. 이 장치는 전압이 특정 임계값을 초과할 때 빠르게 반응하여 과도한 전류를 접지 또는 다른 경로로 전환함으로써 회로를 보호합니다. MOV는 주로 아연산화물(ZnO)과 기타 금속 산화물의 세라믹 재료로 구성되어 있으며, 이러한 재료는 전기적 특성이 비선형적으로 변화하는 특징을 갖고 있습니다.
금속 산화물 바리스터의 작동 원리
MOV의 핵심 기능은 전압-전류 특성이 비선형적이라는 점입니다. 정상적인 작동 조건에서, 바리스터는 매우 높은 저항값을 가지며, 회로에 거의 영향을 미치지 않습니다. 그러나 전압이 임계값을 초과하면, 바리스터의 저항값이 급격히 감소하여 회로를 보호하기 위해 과전류를 흡수하거나 전환합니다. 이러한 특성은 V-I(전압-전류) 곡선에서 볼 수 있습니다. 곡선은 낮은 전압에서는 가파르지 않지만, 임계 전압에 도달하면 급격히 가파른 형태로 변합니다.
금속 산화물 바리스터의 구조 및 재료
MOV는 아연산화물(ZnO)과 다른 금속 산화물들로 이루어진 세라믹 디스크 형태를 가지고 있습니다. 이 디스크는 전도성 금속 단자 사이에 위치하며, 전압에 반응하여 변화하는 저항값을 제공합니다. 이 세라믹 재료는 전기적 특성을 최적화하기 위해 다양한 미량 원소들이 첨가됩니다. 예를 들어, 코발트(Co), 크롬(Cr), 망간(Mn) 같은 원소들이 아연산화물과 함께 첨가되어 특정 전기적 특성을 개선합니다.
금속 산화물 바리스터의 응용 분야
MOV는 다양한 응용 분야에서 널리 사용됩니다. 가장 일반적인 사용 예는 전력계통, 통신 네트워크, 컴퓨터, 가전 제품 등에서 과전압으로부터 보호하는 것입니다. 이 장치는 과전압으로 인한 손상이나 화재의 위험을 줄이기 위해 설계되었으며, 전자기기의 수명을 연장하는 데에도 중요한 역할을 합니다.
금속 산화물 바리스터의 선택 및 설계 고려사항
금속 산화물 바리스터를 선택할 때는 몇 가지 중요한 요소를 고려해야 합니다. 첫째, 최대 허용 전압과 클램핑 전압은 사용 환경에 적합해야 합니다. 최대 허용 전압은 장치가 견딜 수 있는 최대 전압을 나타내며, 클램핑 전압은 과전압 발생 시 바리스터가 전류를 제한하기 시작하는 전압입니다. 둘째, 에너지 흡수 능력도 중요합니다. 이는 바리스터가 단시간에 흡수할 수 있는 최대 에너지를 의미하며, 이는 과전압 사건의 크기 및 지속 시간과 관련이 있습니다.
금속 산화물 바리스터의 유지 및 수명
금속 산화물 바리스터는 일반적으로 내구성이 뛰어나고 유지 보수가 적게 필요합니다. 그러나 지속적인 과전압 노출은 장치의 수명을 단축시킬 수 있습니다. 따라서 정기적인 검사와 테스트를 통해 바리스터의 성능을 모니터링하는 것이 중요합니다. 수명의 한계에 도달하거나 성능이 저하된 바리스터는 즉시 교체해야 합니다.
금속 산화물 바리스터의 최신 동향 및 미래
최근에는 나노기술을 활용하여 금속 산화물 바리스터의 성능을 개선하는 연구가 활발히 진행되고 있습니다. 나노 구조를 이용하면 더 높은 에너지 흡수 능력과 더욱 낮은 클램핑 전압을 달성할 수 있습니다. 또한, IoT(Internet of Things) 및 스마트 그리드 기술의 발전으로 인해 이러한 바리스터의 중요성이 더욱 증가하고 있습니다.
결론
금속 산화물 바리스터는 현대 전기 및 전자 시스템에서 필수적인 구성 요소입니다. 이들은 과전압으로부터 회로를 보호함으로써 장치의 안전과 신뢰성을 향상시킵니다. 적절한 선택, 설계 및 유지 보수를 통해 이러한 장치는 효과적으로 작동할 수 있으며, 최신 기술 발전은 앞으로 이러한 바리스터의 성능을 더욱 향상시킬 것으로 기대됩니다.
