공통 모드 초크란 무엇인가?
공통 모드 초크(Common Mode Choke)는 전자기기에서 발생할 수 있는 공통 모드 간섭을 억제하기 위해 사용되는 전자 부품입니다. 이는 특히 전력 공급 장치나 통신 장비에서 발생하는 노이즈를 줄이는 데 효과적입니다. 공통 모드 간섭이란 두 전선에 동일한 방향으로 흐르는 불필요한 신호를 의미합니다. 이러한 간섭은 데이터 전송 오류, 오작동 및 기기의 성능 저하를 초래할 수 있습니다.

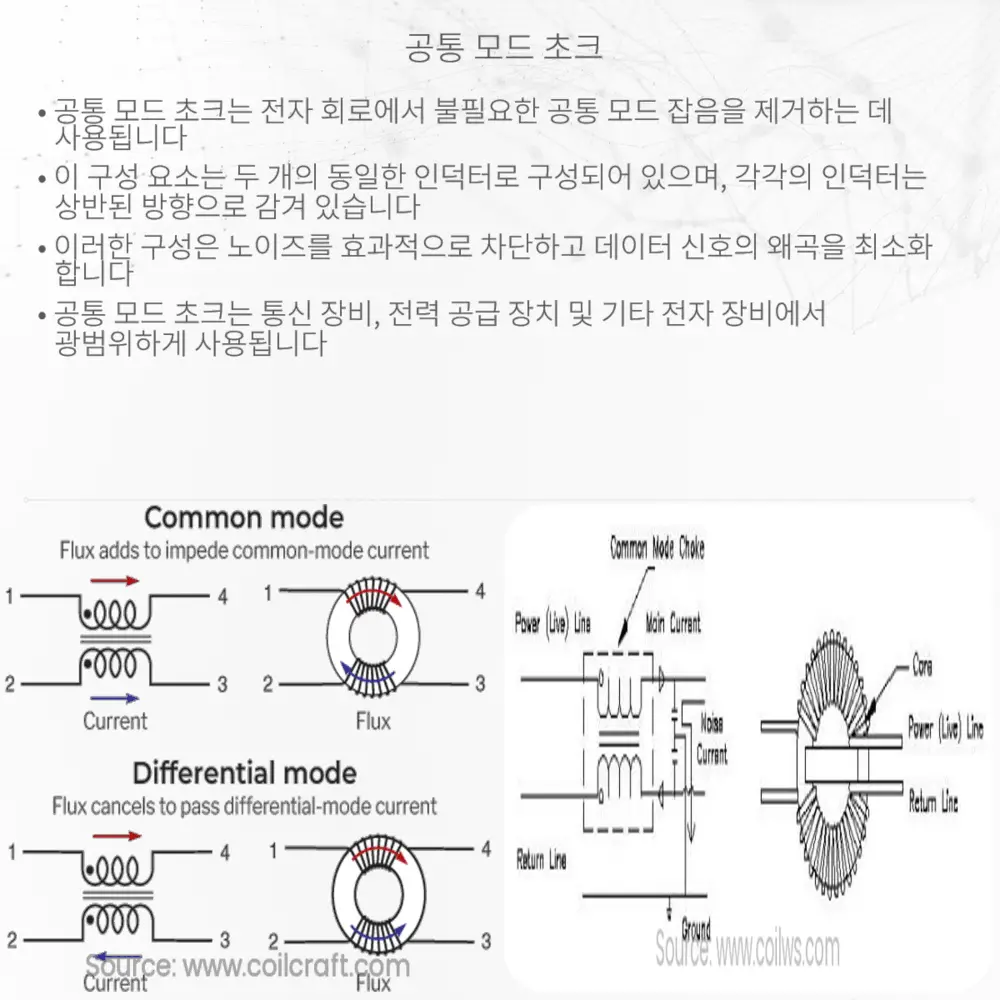

공통 모드 초크는 주로 두 개의 도선을 감싼 페라이트 또는 철심으로 구성됩니다. 이 부품은 공통 모드 신호에 대해서는 높은 임피던스를 제공하여 신호의 흐름을 억제하지만, 차동 모드 신호(두 도선 사이에 흐르는 신호)에 대해서는 낮은 임피던스를 제공하여 신호 전송에 영향을 주지 않습니다. 이러한 특성 덕분에 공통 모드 노이즈는 효과적으로 필터링되며, 유용한 신호는 영향을 받지 않고 전송될 수 있습니다.
공통 모드 초크의 작동 원리
공통 모드 초크의 작동 원리는 전자기 유도와 임피던스의 변화에 기반합니다. 공통 모드 신호가 초크를 통과할 때, 초크의 철심에 의해 생성되는 자기장이 신호의 흐름을 방해합니다. 이 과정에서 신호의 임피던스가 증가하게 되고, 결과적으로 노이즈 신호의 감쇄가 일어납니다. 반면, 차동 모드 신호는 서로 반대 방향으로 흐르기 때문에 초크를 통과하더라도 서로의 자기장을 상쇄시키게 됩니다. 이로 인해 차동 모드 신호의 임피던스 변화는 거의 없으며, 따라서 신호 전송에 영향을 주지 않습니다.
이러한 원리를 활용하여 공통 모드 초크는 전력선이나 데이터 통신선에서 발생할 수 있는 노이즈를 효과적으로 제거할 수 있습니다. 특히 고속 데이터 전송이 이루어지는 환경에서 공통 모드 노이즈는 데이터 오류의 주요 원인 중 하나이므로, 공통 모드 초크의 사용은 매우 중요합니다.
공통 모드 초크의 주요 용도와 장점
공통 모드 초크는 다양한 전자기기와 시스템에서 광범위하게 사용됩니다. 예를 들어, 전력 공급 장치, 컴퓨터 네트워크, 통신 장비, 오디오 및 비디오 장비 등에서 노이즈를 제거하는 데 필수적입니다. 이러한 부품은 또한 산업 자동화 시스템, 의료 기기 및 자동차 전자 장비에서도 중요한 역할을 합니다. 공통 모드 초크는 이러한 응용 분야에서 신호 무결성을 유지하고, 전자기 호환성(EMC) 문제를 해결하는 데 기여합니다.
공통 모드 초크의 주요 장점 중 하나는 효율적인 노이즈 제거 능력입니다. 이 부품은 공통 모드 노이즈를 효과적으로 차단하면서도 유용한 신호의 전송에는 영향을 주지 않아, 전자기기의 성능과 신뢰성을 향상시킵니다. 또한, 공통 모드 초크는 비교적 간단한 구조로 되어 있어 설치가 용이하며, 추가적인 전원이나 제어 회로 없이도 노이즈를 제거할 수 있는 경제적인 해결책을 제공합니다.
또한, 공통 모드 초크는 전자기기 내부 뿐만 아니라, 장치 간의 인터페이스에서도 사용될 수 있습니다. 이는 장치 간의 전자기 간섭을 최소화하여 데이터 전송 과정에서의 오류를 줄이고, 전체 시스템의 안정성을 높이는 데 기여합니다. 이러한 다양한 용도와 장점으로 인해 공통 모드 초크는 현대 전자기기 설계에서 빼놓을 수 없는 중요한 부품입니다.
결론
공통 모드 초크는 전자기기에서 발생할 수 있는 공통 모드 노이즈를 효과적으로 제거함으로써, 전자기기의 성능과 신뢰성을 크게 향상시키는 중요한 부품입니다. 이는 전력 공급, 데이터 통신, 오디오 및 비디오 시스템 등 다양한 분야에서 광범위하게 사용되며, 전자기 호환성 문제 해결에 기여합니다. 공통 모드 초크의 효율적인 노이즈 제거 능력과 경제적인 비용은 전자기기 설계와 시스템 통합에서 중요한 역할을 합니다. 따라서, 공통 모드 노이즈 문제에 직면했을 때, 공통 모드 초크의 선택과 적용은 최적의 성능을 달성하기 위한 핵심적인 고려사항이 됩니다.
