デジタル回路に不可欠なXORゲートの概念、論理式、真理値表、および暗号化やデータ比較などの応用について解説します。
XORゲートとは
XORゲート（排他的論理和ゲート）は、デジタル回路の基本的な構成要素の一つです。このゲートは二つの入力値を取り、それらが異なる場合に限り出力が1（真）になる論理回路です。XORは「Exclusive OR」の略で、入力が互いに排他的であることを意味します。
XORゲートの論理式
通常、XORゲートの論理を表す式は次のようになります。
- A XOR B = (A AND NOT B) OR (NOT A AND B)
ここで、ANDは両方の入力が1のときに1を出力し、ORはいずれかの入力が1のときに1を出力し、NOTは入力が0ならば1を、1ならば0を出力する論理演算です。
XORゲートの真理値表

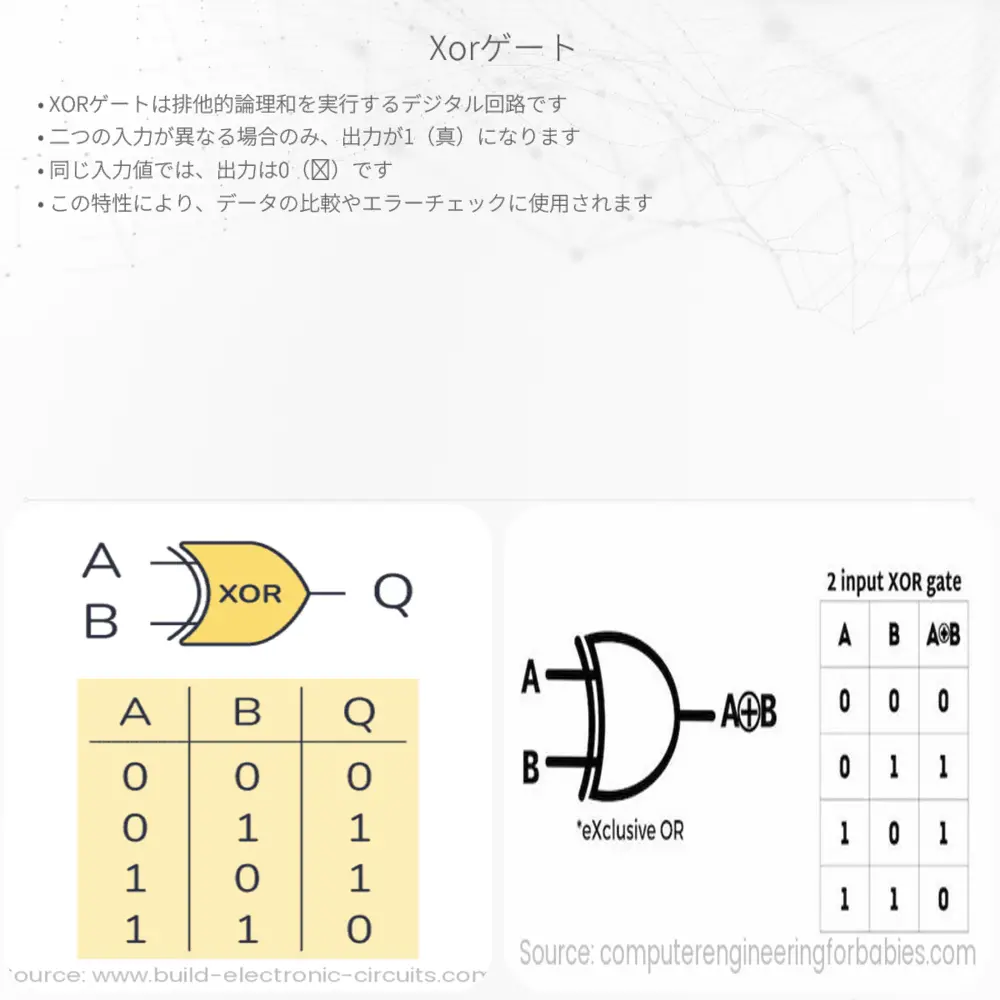

XORゲートの動作は真理値表（truth table）で表されます。以下にその例を示します。
| 入力 A | 入力 B | 出力 A XOR B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
XORゲートの応用
XORゲートはコンピュータやその他の電子機器で広く使われています。一般的な応用例としては、以下のようなものがあります。
- データの比較: XOR演算は二つのビット列が異なるビットを持っているかどうかをチェックするのに使用されます。例えば、二つのビット列をXOR処理することで、異なるビットの位置を検出できます。
- 暗号化: XOR演算は情報セキュリティの基本的な技術であるワンタイムパッド暗号化に用いられます。これは、メッセージにランダムなビット列をXORすることで、メッセージを読めなくするシンプルな方法です。
- 誤り検出・訂正: データ転送の際には、XORゲートを使ってパリティビットを生成し、誤りの検出および訂正を行います。
まとめ
XORゲートは、簡単ながらも重要なデジタル論理回路の要素です。その独特な特性はコンピュータサイエンスや電子工学において多岐にわたる応用が見られます。排他的論理和の原理を理解することで、より高度なデジタルシステムがどのように動作しているかの理解を深めることができるでしょう。
