SMAコネクタとは
SMAコネクタは、高周波信号の送受信に使用されるコネクタの一種です。SMAは「SubMiniature version A」の略で、その名の通り小型であることから、無線通信機器や測定器など様々な分野で利用されています。特に、マイクロ波通信やRF（Radio Frequency）回路での使用が一般的です。SMAコネクタは、低損失かつ高耐久性を持ち、周波数範囲が広いという特徴があり、最大で18 GHz、一部では26.5 GHzまで対応している製品もあります。
SMAコネクタの構造

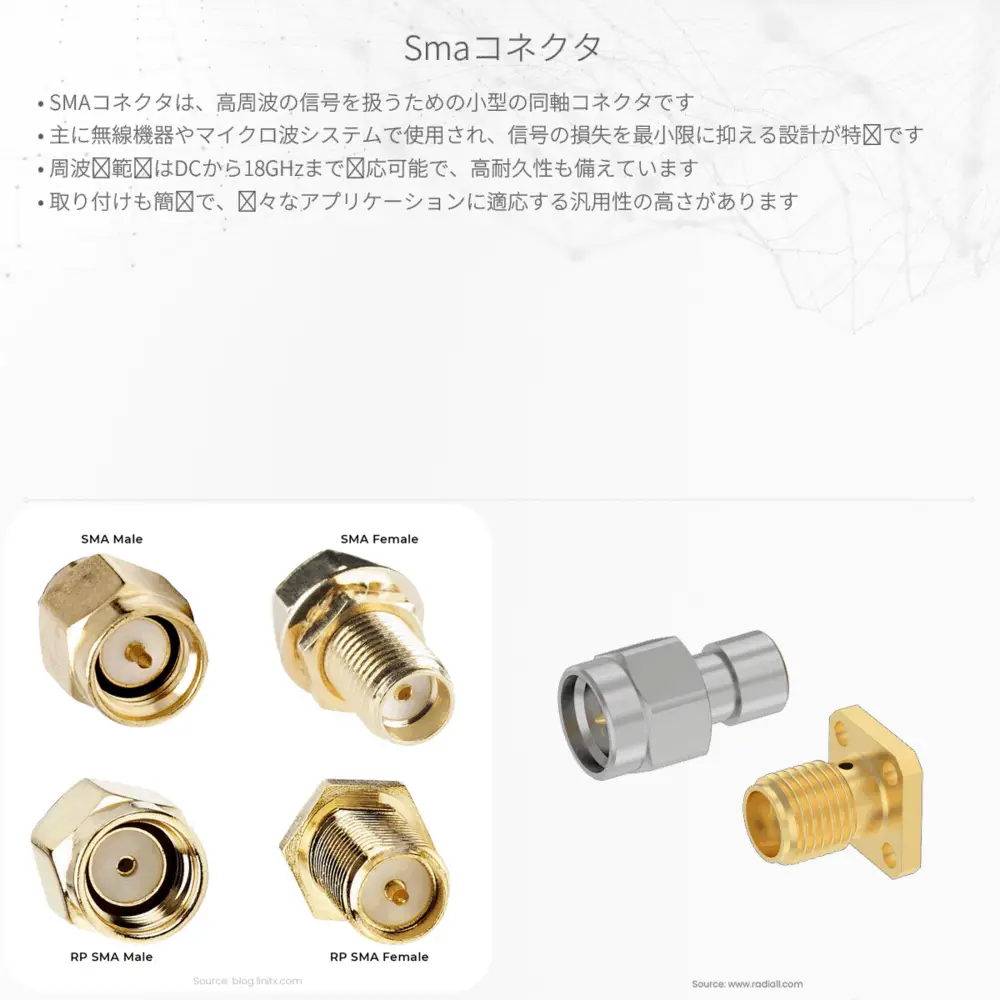

SMAコネクタにはオス型（メスねじ）とメス型（オスねじ）の２種類があります。接続時には同軸ケーブルの芯線が真っ直ぐに接触するようになっており、優れた特性インピーダンスの一貫性を確保しています。通常、このコネクタの特性インピーダンスは50 Ωで設計されており、マイクロ波伝送路に適しています。
- オスコネクタ:中心にピンがあり、外側がねじ部分で構成されています。
- メスコネクタ:中心に受けの空洞があり、内側にねじ山が刻まれています。
これらのコネクタを正しく接続することにより、電磁波の伝達時における反射や減衰を最小限に抑えることができます。
SMAコネクタの使用上の注意点
SMAコネクタを用いる際は、いくつかの注意点を守る必要があります。まず、トルクの値を正しく守ることが非常に重要です。過剰な力を加えるとコネクタが損傷する可能性があります。また、取り扱う信号の周波数やパワーに応じて適切なタイプのコネクタを選択することも大切です。耐久性の面でも、繰り返しの接続・切断による摩耗を防ぐため、定期的な点検やメンテナンスが推奨されます。
- 適切なトルクで締める。
- 周波数特性に適したコネクタの選択。
- 定期的な検査による摩耗のチェック。
SMAコネクタの応用例
実世界でのSMAコネクタの利用例としては、測定器やラジオ、Wi-Fiアンテナ、衛星通信装置、携帯電話など多岐にわたります。工業分野ではプロトタイプの電子回路検証、実験室では測定機器とデバイスの接続に使われています。民生用としては、無線LANルーターやモバイルデバイスの内部アンテナ接続等で見ることができます。
理解しやすい物理学と工学に関する知識を提供することで、SMAコネクタのような技術が日常生活にどのように役立っているかを知るきっかけとなることを願っています。電気と磁気の基本原理を学ぶことは、これらのコネクタのような現代の技術につながる重要な一歩です。
