ANDゲートとその仕組みについて

ANDゲートはデジタル回路の基本的な要素の一つであり、論理演算を行うための装置です。二つ以上の入力信号が与えられ、それらすべてが「1」（高電圧）の時に限り、「1」という出力をすることが特徴です。もし入力のいずれかが「0」（低電圧）であれば、出力も「0」となります。

このANDゲートの動作は、日常生活における「かつ」という概念に似ています。例えば、「朝食を食べて、歯を磨く」という条件があった場合、この二つのアクションが両方とも完了した場合に限り準備OKとなるわけです。この論理的な「かつ」の条件が電子の世界においてANDゲートによって表現されています。

ANDゲートの真理値表

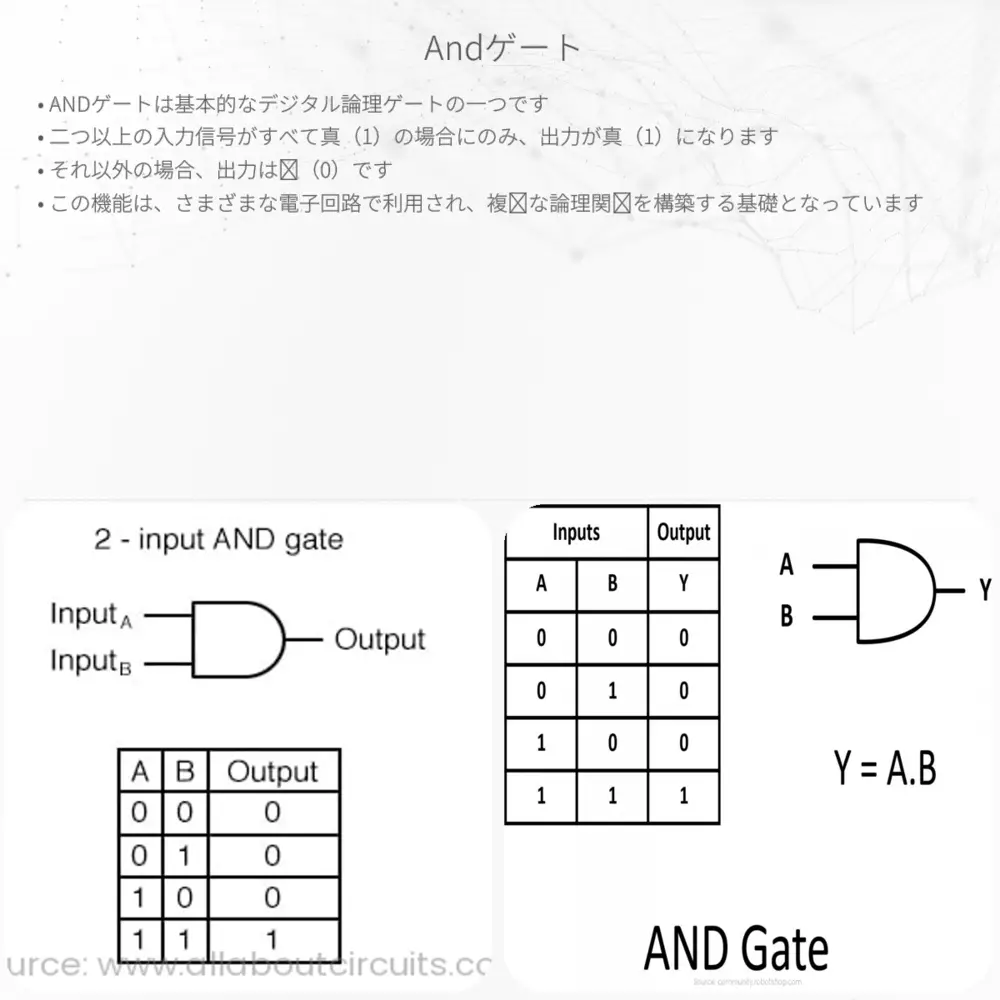

ANDゲートの入出力関係は、真理値表という形で示されます。以下に2入力ANDゲートの真理値表を示します。

この表からわかるように、入力Aと入力Bが共に1でなければ、出力は常に0になります。逆にいうと、出力が1になるのは、入力Aと入力Bが共に1の時だけです。

ANDゲートの使い方

ANDゲートは複雑なデジタル回路を作るための基本的な構成要素として使われます。セキュリティシステムやコンピュータのプロセッサなど、さまざまな場所で応用されています。たとえば、ある装置が動作するために二つのセンサーからの信号が共に必要という条件の下では、ANDゲートが役立ちます。

コンピュータのプログラミングにもAND演算はよく使われ、if文などで複数の条件が揃ったときだけ特定のコードを実行したい場面に利用されます。

ANDゲートの電子回路

実際のANDゲートは、トランジスタ、ダイオード、抵抗などを組み合わせて作られています。現代のANDゲートはIC（集積回路）の形で提供され、非常に小さいサイズで多数のANDゲートが一つのチップ上に集積されています。

• トランジスタを使ったANDゲート：トランジスタは、電子の流れを制御するために使われ、ANDゲートを形成するためには複数のトランジスタを適切に接続する必要があります。
• ダイオードを使ったANDゲート：ダイオードは電流の一方向への流れのみを許す半導体デバイスで、これを利用して論理演算を行います。

論理ゲートを含むデジタル回路の設計には、これらの基本的な機能の理解が不可欠であり、電子工学やコンピューターサイエンスの分野で広く応用されています。ANDゲートは、単純ながらも非常に重要な機能を担うことから、基礎電子工学を学ぶにあたって理解すべき重要な要素です。

以上のように、ANDゲートは論理演算を物理的に実現するための基本的な装置として機能し、現代の電子機器やコンピューターテクノロジーの根底にある原理の一つです。それらがどのように組み合わさって複雑なタスクを遂行しているのかを理解するためにも、ANDゲートのような基本的なデジタル回路の知識はとても役立つでしょう。
