この記事では、回転ポテンショメーターの構造、機能、使い方を初心者向けにわかりやすく解説し、その応用例を紹介します。
回転ポテンショメーターの基本
電気と磁気は現代の技術において必要不可欠な要素です。家電製品から産業機械に至るまで、私たちの日常生活は電気と磁気の応用に深く依存しています。その中で、回転ポテンショメーターは電子回路における重要なコンポーネントの一つです。この記事では、回転ポテンショメーターについて、その構造と機能、さらには使い方について簡単に説明します。

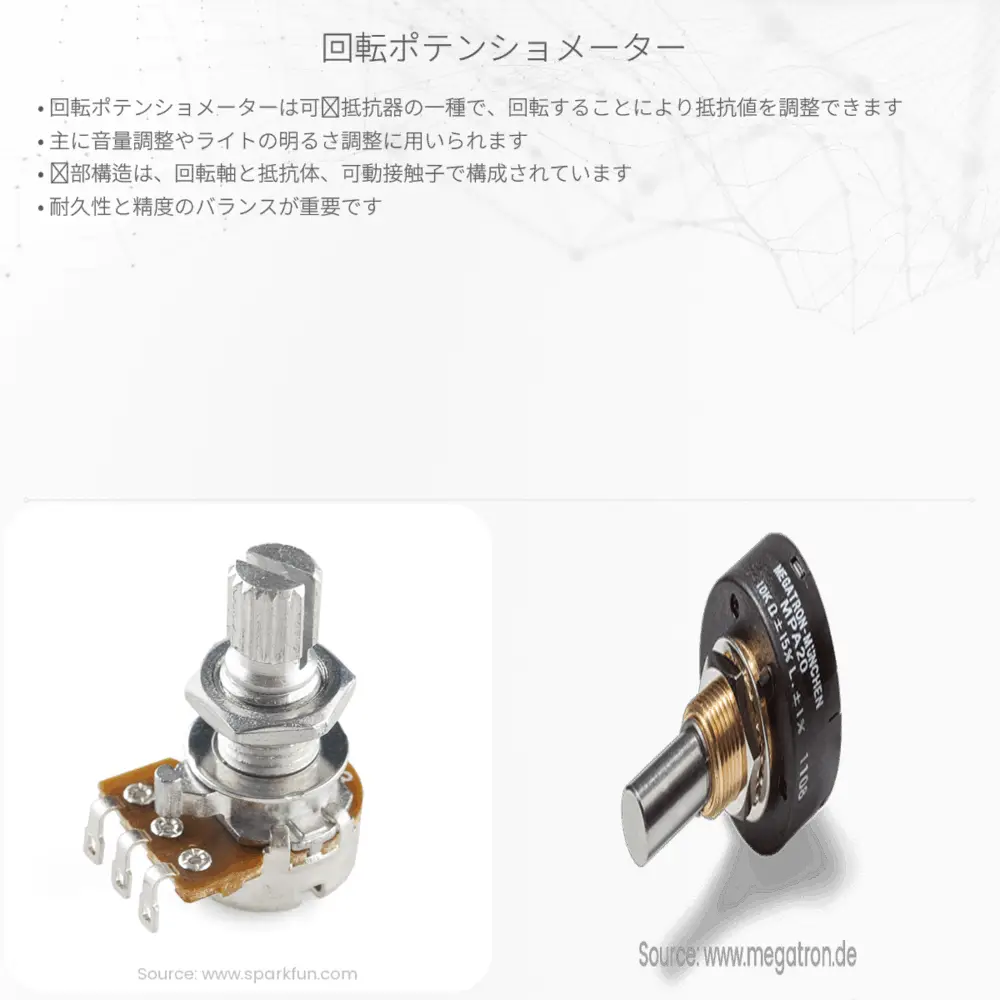

回転ポテンショメーターとは
回転ポテンショメーターは、抵抗を可変することで電圧を調整できる装置です。音量調節ノブや明るさ調節スライダーなど、日常生活で目にする機会も多いでしょう。ポテンショメーターの基本的な機能は、入力された電圧を分圧することです。回転式のものは、ノブを回すことで抵抗値を変更し、電圧出力を制御します。
回転ポテンショメーターの構造
回転ポテンショメーターには通常、３つの端子があります。両端の端子には電源を接続し、中央の端子が出力となります。ポテンショメーター内部には、導電性のある素材でできた抵抗体と、その抵抗体に接触して回路を形成する可動接触子（ウィパー）が含まれています。ノブを回転させると、ウィパーが抵抗体を滑りながら移動し、接触位置によって電流が通る経路（抵抗値）が変わります。
回転ポテンショメーターの使い方と応用例
- 音量調節：オーディオ機器において、回転ポテンショメーターは音量を調節するために使われます。ノブを回すことで出力電圧が変わり、スピーカーからの音量を大きくしたり小さくしたりできます。
- 明るさ調節：照明装置やディスプレイの明るさを調節する際にも使われます。電圧を変更することでランプの明るさやディスプレイのバックライトが制御されます。
- 電子回路における調整：回転ポテンショメーターは、電子回路の調整やセンサーのキャリブレーションにも使用されます。例えば、センサーの感度を微調整するために用いられます。
電子機器の設計や修理の場面では、回転ポテンショメーターを使用して特定の電圧を得る必要があります。求める電圧Voutは以下の公式によって計算されます。
\[ V_{out} = V_{in} * \frac{R_{可変}}{R_{全体}} \]
ここでVinはポテンショメーターに入力された電圧、R可変はウィパーが位置する抵抗体の抵抗値、R全体は抵抗体の全体の抵抗値です。
結論
回転ポテンショメーターは電圧の精密な調節を可能にするシンプルでありながら非常に有効なデバイスです。電子工作から産業機器の制御まで、幅広い応用が可能であり、エンジニアやDIY愛好家には不可欠なコンポーネントと言えるでしょう。電気や磁気の基礎を理解することで、私たちはこれらのデバイスが如何にして現代の生活に潤いをもたらしているかをより深く理解することができます。
