ボイスコイルの基本原理や構造についてわかりやすく説明し、スピーカーや音響機器での役割と動作を解明する記事です。
ボイスコイルとは？
ボイスコイルは電気と磁気の原理を利用する装置で、主にスピーカーなどの音響機器に使用されます。ボイスコイルは、電気信号を音波に変換する重要な役割を果たしているのです。この記事では、その基本的な仕組みを簡単に説明し、ボイスコイルがどのように機能するかを理解しやすくします。

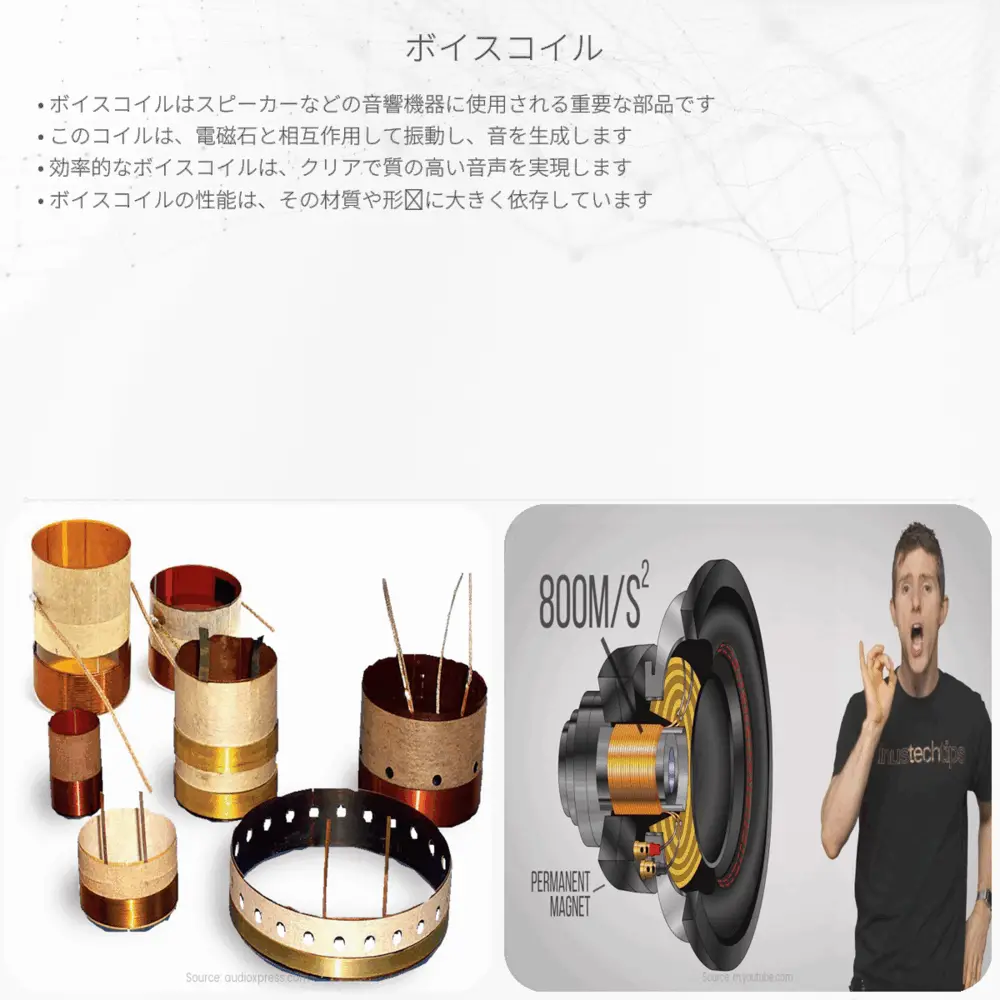

ボイスコイルの基本的な構造
ボイスコイルは、一般的に軽量で導電性の高い銅やアルミニウムでできたコイルが使用されます。このコイルは固定されたマグネット（永久磁石または電磁石）の磁場内に配置されます。音響機器におけるボイスコイルの目的は、電気信号を受け取った際に、磁場の中でコイルを動かして音を出すことです。
電磁誘導の原理
ボイスコイルの動作原理は、電磁誘導に基づいています。電磁誘導とは、磁場内でコイルが動くとき、または磁場そのものが変化するときに、コイル内に電流が発生する現象です。マイケル・ファラデーによって1831年に発見されたこの原理は、ファラデーの法則として知られています。
ファラデーの法則の基本式は以下のとおりです。
- 電動起電力（emf）は、磁束の時間的変化率に比例し、次の方程式で表されます。 \( emf = – \frac{d\Phi_B}{dt} \)
- ここで \( \Phi_B \) は磁束、\( t \) は時間、\( emf \) は起電力を指します。
簡単に言えば、ボイスコイルが磁場を横切って動くと、その動きが電流を発生させ、電流が流れた結果としてコイルに力が生じます。この力によってコイル（そしてスピーカーのダイアフラム）が前後に動いて音が発生します。
ボイスコイルの動作
ボイスコイルの魅力的な部分はそのシンプルな動作原理です。アンプからの電気信号はボイスコイルに送られます。すると、次のようなプロセスにより音波が生成されます。
- 電気信号がボイスコイルを流れると、ファラデーの法則に従って、コイルに電磁界が生じます。
- コイルの電磁界とマグネットの磁界とが相互作用し、コイルに力が及びます。
- この力によって、コイルは前後に移動します。（コイルが固定されている場合、コイルに繋がれたダイアフラムが移動します。）
- コイルやダイアフラムの動きにより空気が押し動かされ、可聴範囲の音波が生まれます。
この一連の過程がスピーカーから出る音の元となっています。ボイスコイルはアンプからの微細な電気信号の変化まで感じ取り、それを正確な音波に変換する能力を持っています。
ボイスコイルの応用
ボイスコイルの技術はスピーカーに限らず、ヘッドフォン、マイクロフォン、さらには一部の精密機器など、多岐にわたる製品に応用されています。精度の高い位置決めが求められる産業用のアクチュエータなど、微細な動きを制御するのにも使用されることがあります。
電気と磁気のエレガントな相互作用を活用したボイスコイルは、現代の音響技術を支える基盤的な存在であると言えるでしょう。この記事でその基本を理解することができたら、身の回りにある様々なデバイスがどのように動作しているか、より深く掘り下げて学ぶことができるはずです。
