フライバックダイオードは電子回路内のインダクタンス負荷の安全を確保し、逆電圧スパイクから保護するための重要な部品です。
フライバックダイオードの基本
電子回路でインダクタンス（コイル）を使用するとき、突然の電圧変化が発生する可能性があるのを防ぐために、フライバックダイオードが使用されます。まず基本から始めて、フライバックダイオードがなぜ重要であるかを見ていきましょう。
フライバックダイオードとは
フライバックダイオードとは、インダクタンス負荷を持つ電子回路で発生する負の電圧スパイクを防ぐために使用される部品です。インダクタンスとは、たとえば電磁石やモーター、トランスフォーマーに代表されるような、コイルの形状をした電子部品のことを言います。
電流がコイルを流れるとき、磁場が生まれます。このとき、コイルはエネルギーを磁場の形で蓄え、流れている電流に対して一種の抵抗力（反作用）を発生させます。この抵抗力をインダクタンスと呼びます。
なぜフライバックダイオードが必要なのか
コイルに流れる電流を突然遮断すると、インダクタンスに蓄えられたエネルギーが急激に放出されます。その結果、コイルの両端に非常に高い電圧のスパイクが発生し、これが電子部品を破壊する原因となり得ます。この現象を特に「インダクタンスのフライバック」と言います。
フライバックダイオードは、この高電圧のスパイクから回路を保護するために配置されます。ダイオードは電流を一方向にしか流さない性質を持っており、フライバックダイオードは通常、コイルに逆方向に接続されます。これにより、コイルからの逆電圧が発生した際に、その電流を安全に回路内で循環させることができます。

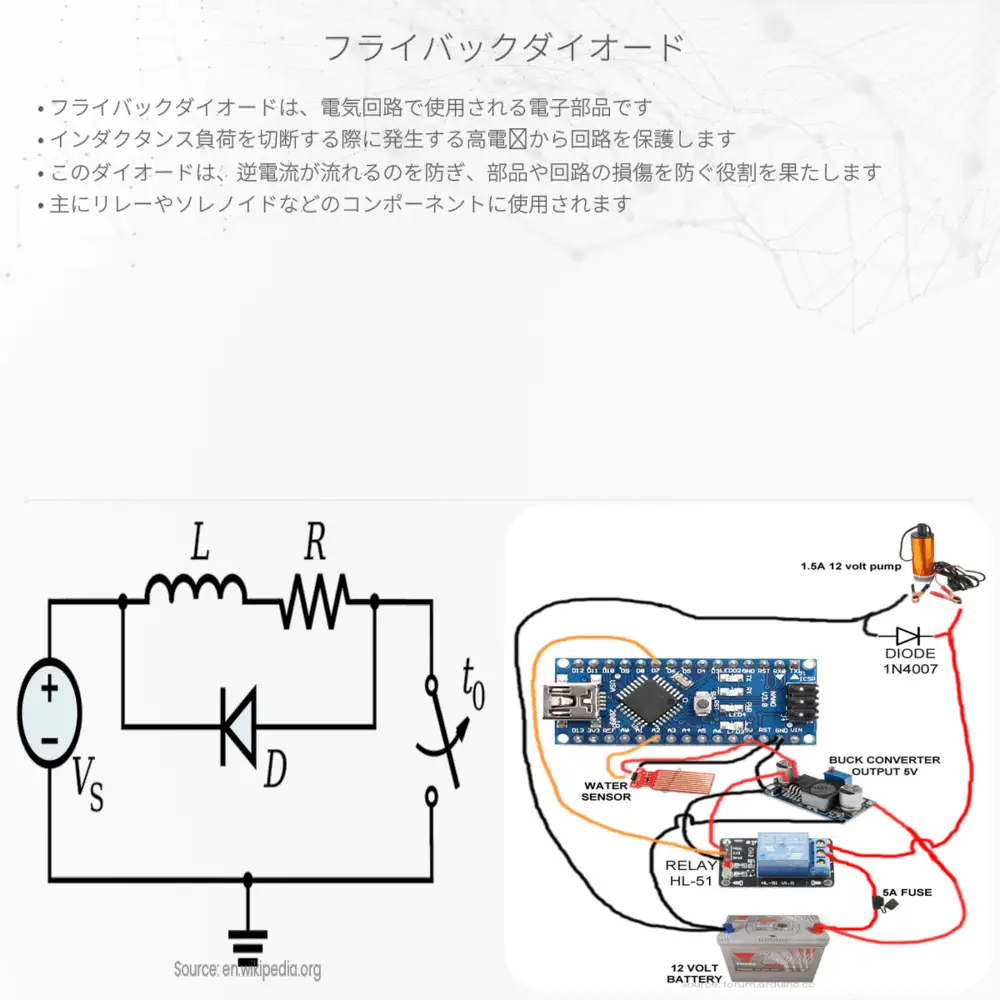

フライバックダイオードの接続方法
フライバックダイオードをコイルに接続する場合、ダイオードのアノード（負極）をコイルの負側に、カソード（陽極）をコイルの正側に接続します。他のすべての回路がオフの状態で、電流がコイルを通じて流れることがなければ、ダイオードは逆バイアスされており、電流は流れません。
しかし、コイルを通じての電流が途絶えると、コイルのインダクタンスにより発生する高い逆電圧がダイオードに流れ、これにより電流を逆方向に流して電圧スパイクを吸収します。これにより、回路にダメージを与えることなく、余分なエネルギーを消散させることが可能になります。
実用的な利点
フライバックダイオードを適切に使用することで、電気モーターやリレーなどのインダクタンス負荷を使用するさまざまなアプリケーションにおいて、安定した動作と長寿命を確保することができます。これらの部品が含まれる製品やシステムは、家電製品から工業機械、自動車まで非常に幅広いため、フライバックダイオードの役割は非常に重要です。
例えば、車のイグニッションシステムにおいても、高いインダクタンスを持つ点火コイルからの電圧スパイクを制御するためにフライバックダイオードが使用されています。これにより、点火システムが安定して動作し、エンジンの寿命を延ばすことに貢献しています。
結局のところ、フライバックダイオードは、電子回路の安全性と信頼性を守るための簡単で効果的な方法です。その単純な接続方法と低コストにもかかわらず、極めて重要な役割を果たすことを忘れてはいけません。
