非同期DC-DCコンバーターについて解説するこの記事では、その原理、基本構成、利点、欠点を簡潔に紹介しています。
非同期DC-DCコンバーターとは
DC-DCコンバーターとは、一つの直流電圧を別の直流電圧に変換する電子装置のことです。非同期DC-DCコンバーターは、その中でも特にスイッチング素子を制御して電圧変換を行うタイプのコンバーターで、高いエネルギー変換効率を持つため、多くの電子機器で広く使用されています。この記事では、非同期DC-DCコンバーターの仕組みと基本原理について解説します。
非同期DC-DCコンバーターの基本構成

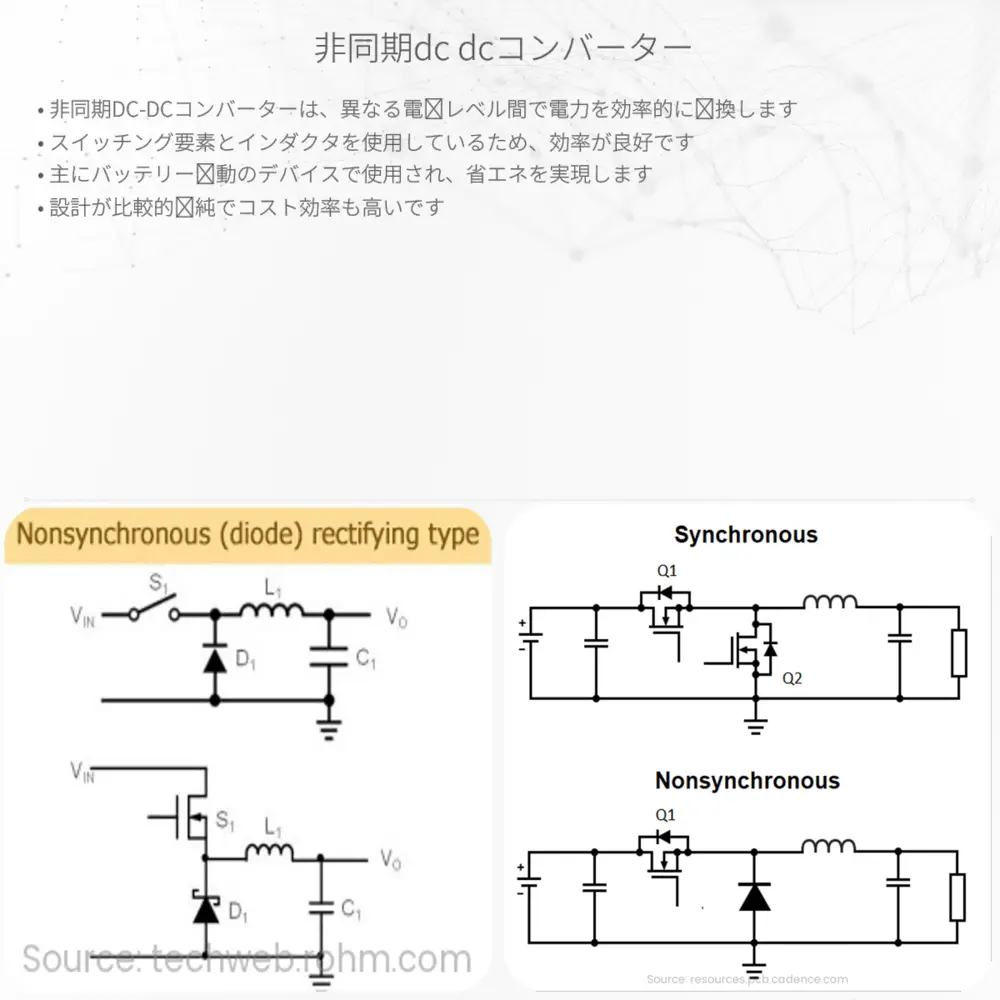

非同期DC-DCコンバーターは主に、インダクタ、ダイオード、スイッチングトランジスタ（通常はMOSFET)、および出力電圧を平滑化するためのキャパシタから構成されています。切り替え動作（スイッチング）により入力電圧がインダクタを通って負荷に電力を供給し、出力電圧と電流を生成します。この動作は非常に高速で行われるため、効率的な電力変換が可能となります。
動作原理
非同期DC-DCコンバーターは、スイッチング周期による二つの主要なフェーズ、オンフェーズとオフフェーズに分けられます。
- オンフェーズ: スイッチングトランジスタがオン（導通状態）の間、エネルギーがインダクタに蓄えられ、負荷への電力供給が行われます。
- オフフェーズ: スイッチングトランジスタがオフ（非導通状態）の間、インダクタに蓄えられたエネルギーが負荷に供給されます。
これらのフェーズを高速で切り替えることにより、インダクタ内にたまったエネルギーが連続的に負荷に供給され、出力側で安定した直流電圧を得ることができます。電圧の変換比はスイッチング素子のオン・オフ比によって調整され、バックブーストコンバーターなどさまざまな種類の非同期DC-DCコンバーターが設計されています。
非同期DC-DCコンバーターの利点と欠点
非同期DC-DCコンバーターの利点は、簡単な構成であるにもかかわらず、高い効率で動作することができる点です。そのため、バッテリー駆動のポータブル機器や車載機器などエネルギー効率が求められる場所で重宝されます。
一方で欠点としては、連続した高速スイッチングにより発生するスイッチングノイズが問題となる場合があります。また、非同期コンバーターは同期コンバーターに比べて出力電圧変動が大きく、なめらかな出力が必要な機器には適していない可能性があります。
まとめ
非同期DC-DCコンバーターは、シンプルながらも効率的な電圧変換を行うことができるため、電子工学の分野で広く利用されています。その基本構成と動作原理を理解することは、電気工学および電子工学の知識を深めるうえで非常に重要です。いくつかの利点と欠点を持ちながらも、このコンバータータイプは電力変換において不可欠な技術となっています。
