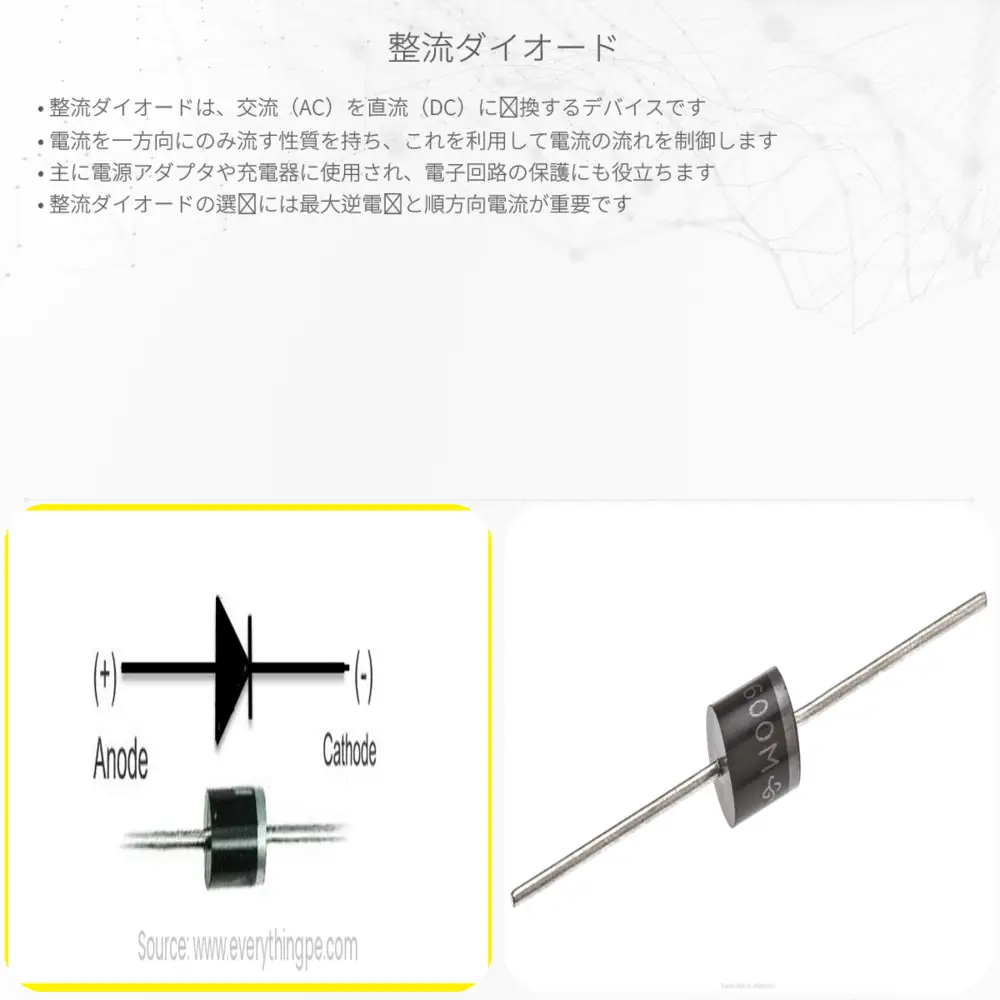

整流ダイオードとは
整流ダイオードは、電流が一方向にしか流れないように設計された半導体デバイスです。これは、電気システムにおけるAC（交流）をDC（直流）に変換するために用いられます。整流ダイオードの基本的な機能としては、電流の流れを制御し、回路の特定部分を保護することにあります。
整流ダイオードの仕組み
整流ダイオードはP型半導体とN型半導体が接合されて構成されており、この接合部をp-n接合と呼びます。p-n接合において、電圧を正方向（アノードからカソードへ）にかけると電流が流れます。これを順方向バイアスといい、ダイオードが導通状態となります。一方で、逆方向（カソードからアノードへ）に電圧をかけると、ほとんどの電流は流れず、これを逆方向バイアスといい、ダイオードが遮断状態となります。
整流ダイオードの主な用途
- 電源アダプタ：家電製品や電子機器でACをDCに変換するために使用されます。
- バッテリー充電器：ACをDCに変換し、バッテリーを効率的に充電します。
- 電力変換：大規模な発電所や太陽光発電システムで、生成されたACをDCに変換する際に利用されます。
整流ダイオードの種類
整流ダイオードにはいくつかの種類があり、それぞれ特定の用途に適しています。
- シリコンダイオード：一般的なタイプで、電圧降下が約0.7Vのところで導通します。
- ショットキーダイオード：速いスイッチングと低い順方向電圧降下が特徴です。
- ツェナーダイオード：逆方向バイアス時に特定の電圧で導通するように設計されており、電圧レギュレータとして使われます。
整流ダイオードの選定ポイント
整流ダイオードを選ぶ際には、以下のポイントを考慮する必要があります。
- 耐圧（最大逆方向電圧）：ダイオードが耐えることのできる最大電圧。
- 順方向電流（IF）：ダイオードが順方向バイアス時に流すことのできる電流。
- スイッチング速度：電流を素早く切り替えることができるかどうか。
- サイズとコスト：必要な設計に適合するサイズと予算内であるか。
以上の特性を考慮し、用途に適した整流ダイオードを選定することで、電気回路の安定動作と長寿命化が期待できます。
整流ダイオードを使用したシンプルな回路
整流ダイオードを使用した簡単なアプリケーションとしては、ブリッジ整流回路があります。ブリッジ整流回路は、4つのダイオードを使用してACをフルウェーブのDCに変換します。この回路により、ACの両波形を利用可能なDC電力に変換することができます。
整流ダイオードはエレクトロニクスにおいて不可欠な要素の一つであり、電子機器のさまざまな部分で重要な役割を担っています。理解と適切な選択により、電子機器の性能と効率を大きく向上させることが可能です。
