容量式サンプルアンドホールド回路は、アナログ信号を特定の瞬間でサンプリングし、保持する電子回路技術です。
容量式サンプルアンドホールド回路とは
容量式サンプルアンドホールド回路（Sample and Hold Circuit）は、電子回路の一種で、アナログ信号を特定の瞬間の値で「サンプリング」し、その値を「ホールド」（保持）する機能を持っています。この仕組みは、アナログ信号をデジタル信号に変換する際に特に役立ちます。
サンプルアンドホールド回路の基本動作
サンプルアンドホールド回路は主に2つのモードで動作します。「サンプルモード」ではアナログ入力信号を読み取ります。次に「ホールドモード」に移行し、読み取ったアナログ信号のレベルを保持します。
- サンプルモード：スイッチが閉じている間は、入力信号がコンデンサに伝わります。コンデンサは入力電圧と同じ電圧に充電されます。
- ホールドモード：スイッチが開いていると、コンデンサの電圧が回路によって保持され、出力として利用されます。

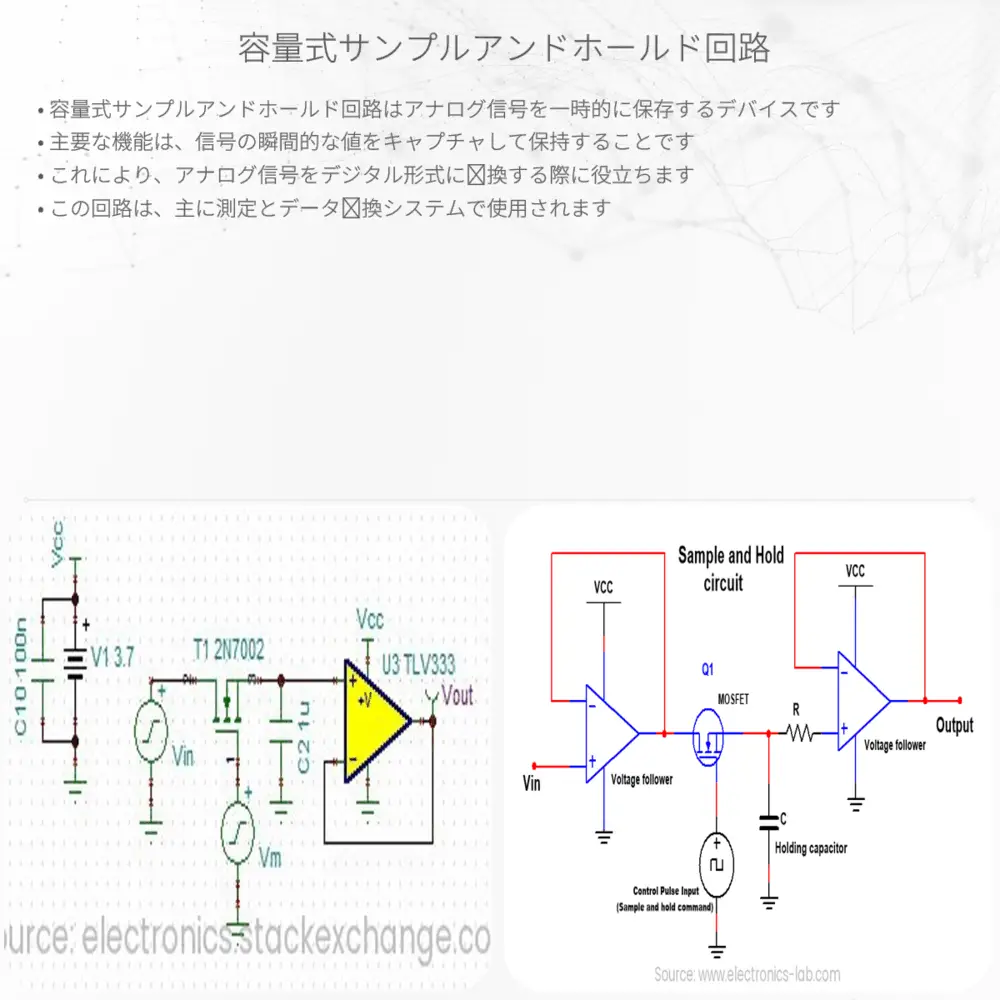

サンプルアンドホールド回路の主要な要素
容量式サンプルアンドホールド回路には主に以下のような要素が含まれています：
- アナログスイッチ：サンプルとホールドを制御するために、電子的に操作されるスイッチが使われます。
- コンデンサ：アナログ信号の電圧を一時的に保存します。
- バッファアンプ：ホールドされた電圧を安定させ、出力に影響を与える負荷を減らします。
容量式サンプルアンドホールド回路の利点
サンプルアンドホールド回路は、デジタル信号処理が必要な様々な電子機器で重要な役割を果たします。以下にいくつかの利点を挙げます：
- アナログデータを正確にデジタル化するため、アナログ-デジタル変換器(ADC)の前段階によく使用されます。
- 高速な信号変化に対応することができ、高いサンプリングレートでのデータ取得が可能です。
- ノイズの影響を抑え、信号の質を保ちながらデータ処理を行うことができます。
応用例
容量式サンプルアンドホールド回路は、デジタルオシロスコープ、音声認識システム、医療機器など、様々な分野で使用されています。信号の一時的な保持が必要な場合や、連続したデータを処理する場合に役立ちます。
理解しやすく、使いやすい容量式サンプルアンドホールド回路は、電気工学だけでなく、情報技術や医療技術など、多くの分野で核となる技術です。
