不安定マルチバイブレータは電子回路の一種で、トランジスタ、抵抗器、コンデンサを使い非周期的な信号を生成します。
不安定マルチバイブレーターとは：
不安定マルチバイブレーターは、電気と磁気の基本原理を応用した電子回路であり、二つの増幅器（トランジスタなど）を使って非周期的に信号を切り替えることができる装置です。この回路は自動的に状態が切り替わることから、タイマーやパルス生成などの用途に使われます。
基本原理：
不安定マルチバイブレーターの動作原理は、「正帰還」と「飽和状態と遮断状態の変動」に基づきます。正帰還とは、あるトランジスタの出力がもう一つのトランジスタの入力に結合されることで、回路全体が一定の条件下で自己維持される状態を作り出します。

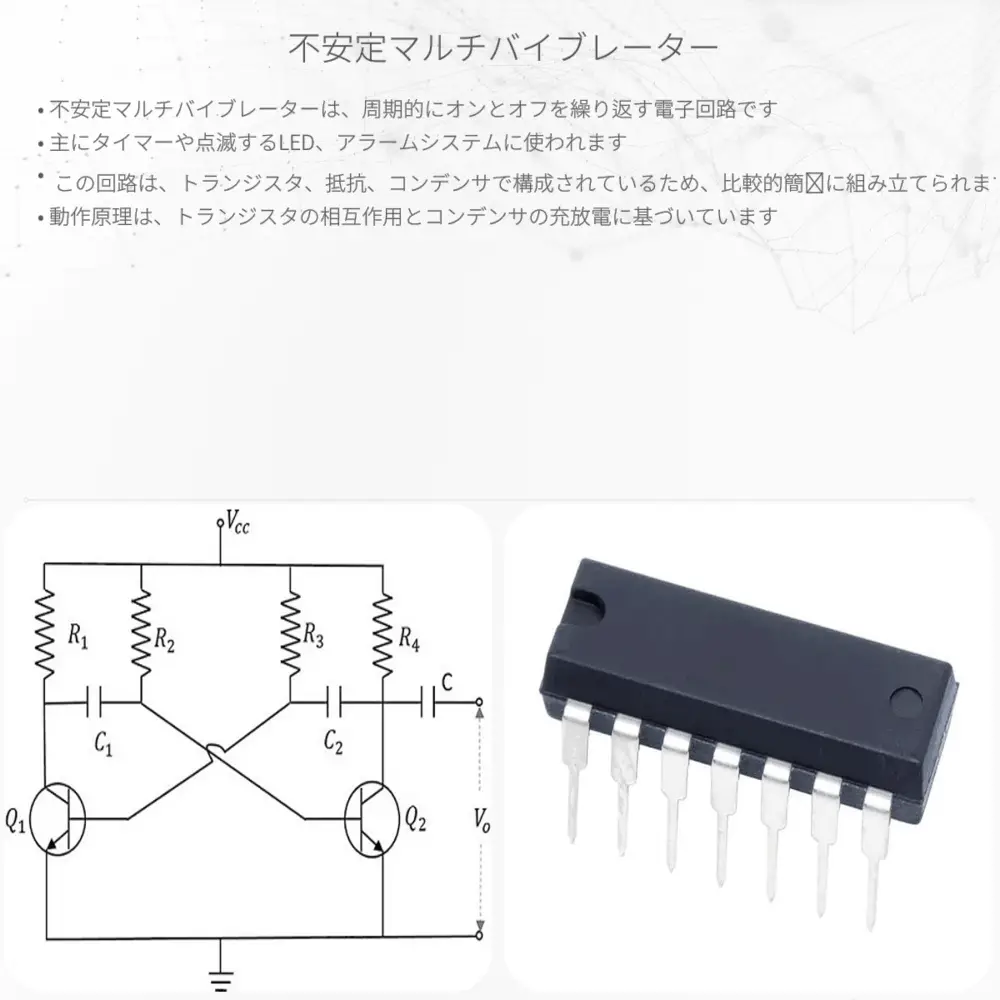

回路の構成：
典型的な不安定マルチバイブレータは、以下のコンポーネントから構成されます：
- トランジスタ：スイッチのように働く二つの半導体デバイス。
- 抵抗器：回路内の電流を制御する。
- コンデンサ：電荷を一時的に貯める。
これらのコンポーネントは、トランジスタが交互にオン（飽和状態）とオフ（遮断状態）を繰り返すように接続されています。
動作サイクル：
サイクルは以下のステップに分けられます：
- 一つのトランジスタがオンとなり、回路を飽和状態にします。
- このトランジスタを通過する電流がコンデンサを充電します。
- 充電されたコンデンサは電圧が上昇し、最終的に他のトランジスタのベース電圧をトリガーするまで充電されます。
- 二つ目のトランジスタがオンになり、最初のトランジスタをオフにします。
- このサイクルが繰り返され、結果としてパルス波形が生成されます。
利用例：
不安定マルチバイブレーターは、その非周期性と簡単な構造から多様なアプリケーションで利用されます。例えば：
- LEDや発光ダイオードの点滅回路
- 一定の間隔で信号を発するタイマー
- デジタル回路内でのクロック信号の生成
以上が不安定マルチバイブレーターの基本的な説明となります。電気工学や電子回路の初学者にとっても、このような基本的な回路を理解することは、電気と磁気が実生活でどのように応用されているかを学ぶ大きな一歩となるでしょう。
