ループアンテナの仕組みと応用について解説する記事です。小形、大形、フェライトの各種アンテナの特徴と使用例を紹介。

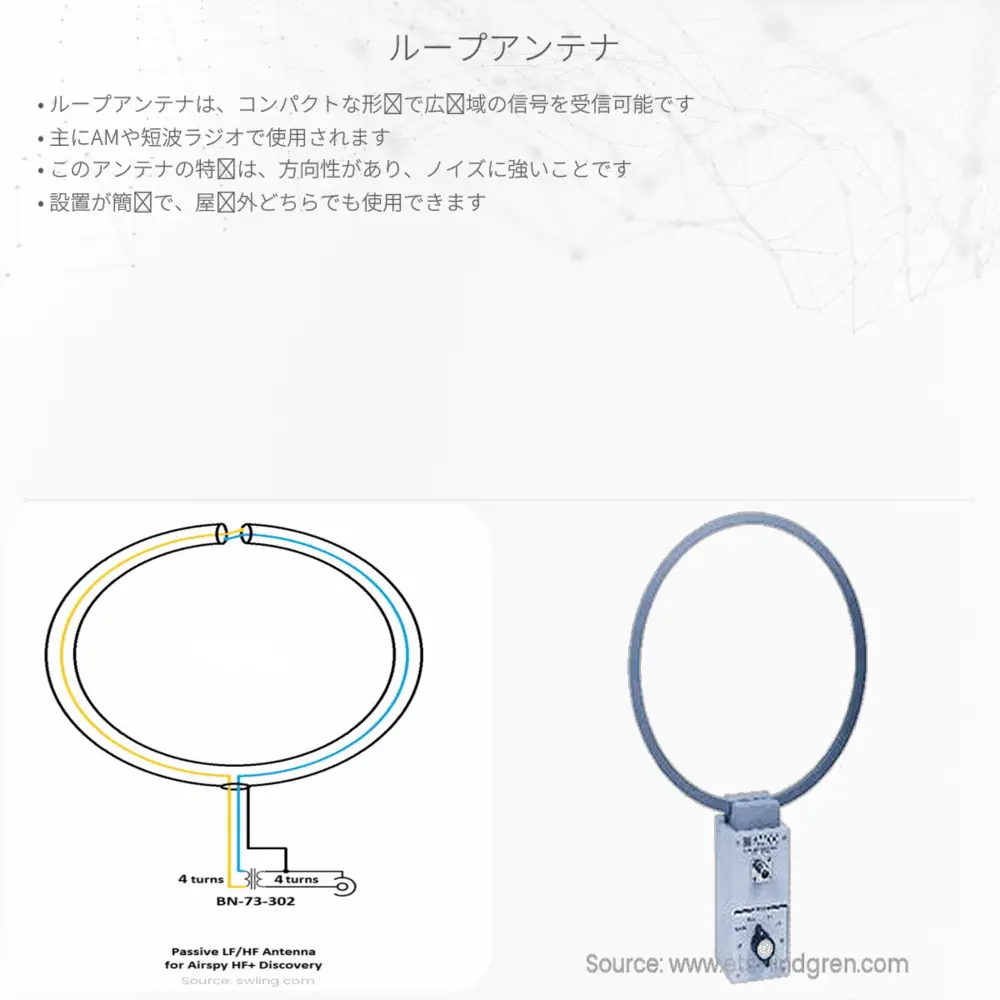

ループアンテナについて
ループアンテナは電磁波を受信、あるいは送信するために使用される一種のアンテナで、その名の通り、閉じたループ状の導体を特徴としています。このようなアンテナはそのシンプルな構造にも関わらず、多くのアプリケーションで使用されています。この記事では、ループアンテナの基本原理とその応用について解説します。
ループアンテナの基本的な原理
ループアンテナは電気と磁気の相互作用を利用しています。電流が導体を流れる時、周囲には磁場が生成されます。一方で、変化する磁場は導体内に電流を誘導します。これらの現象はファラデーの法則と、マクスウェルの方程式によって説明されています。
ループアンテナの動作原理は非常にシンプルです。電磁波がアンテナにインパクトすると、アンテナ内の導体ループに沿って電流が誘導されます。この誘導された電流はアンテナを通じて受信機に伝わります。送信の場合は、逆に受信機からの信号がアンテナに供給され、電磁波を発生させて送ることができます。
ループアンテナの性能は、ループのサイズ、形状、およびアンテナが配置される環境に大きく依存します。一般的に、ループの周囲長は使用する周波数に適合する必要があります。例えば、比較的低周波数の放送に対しては、大きなループが必要ですが、高周波数では小さなループで十分です。
ループアンテナの種類
ループアンテナには、様々なタイプがありますが、主なものには以下の三つがあります：
- 小形ループアンテナ（Small Loop Antenna） – これは一般的なループアンテナで、周囲長が受信する波長に比べて非常に小さいものを指します。しばしば磁気ループアンテナとも呼ばれ、主に方向性が必要な場合や空間が限られている場合に使用されます。
- 大形ループアンテナ（Large Loop Antenna） – こちらは波長に等しいか、それに近い大きさの周囲長を有するアンテナで、より高い効率と利得を持ちます。
- フェライトループアンテナ（Ferrite Loop Antenna） – フェライトコアを使用し、小さなサイズでも高い性能を得ることができるループアンテナです。主にAM放送の受信に使われます。
ループアンテナの応用
ループアンテナは携帯電話、ラジオ放送の受信、無線通信システムなど、多くの分野で一般的に使用されています。そのコンパクトな設計と方向性から、特定の方向からの電磁波を受信することを目的とした場合に特に適しています。また、一部のループアンテナは可変方向性を持っており、受信したい信号の方向にアンテナを最適化することができます。
無線通信の分野においては、ループアンテナは信号の品質を向上させる重要な役割を果たします。ループアンテナの方向性により、望ましい信号を得ながら、不要なノイズや干渉を最小限に抑えることができるのです。
最後に、ループアンテナは比較的に製作が容易で、アマチュア無線愛好家にも人気があります。自作することで、独自の通信システムやラジオ受信システムを構築することが可能です。
この記事を通じて、ループアンテナの基本的な原理と応用を理解できたでしょう。電気と磁気の関係は複雑なように思えるかもしれませんが、実際のところ私たちの日常生活に大きく貢献しているテクノロジーです。
