リングレーザージャイロスコープは、サニャック効果を利用して物体の回転を精密に測定する装置で、航空機や宇宙船、船舶のナビゲーションに欠かせない技術です。
リングレーザージャイロスコープとは

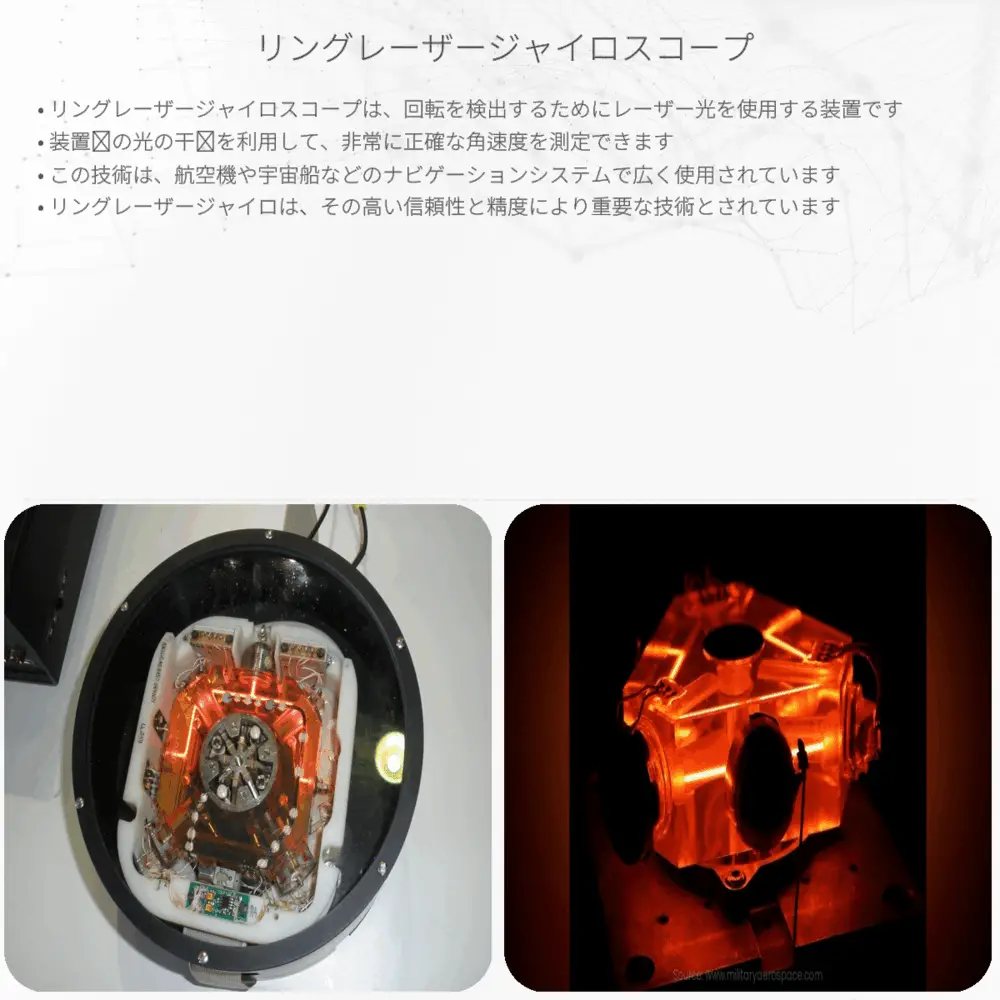

リングレーザージャイロスコープ（Ring Laser Gyroscope: RLG）は、光の干渉を利用して物体の回転を高精度で測定する装置です。航空機や宇宙船、船舶などで広く使用され、その航行安定性や正確な航路の維持に寄与しています。リングレーザージャイロスコープは、サニャック効果（Sagnac Effect）という現象を基に機能します。
リングレーザージャイロスコープの原理（サニャック効果）
サニャック効果とは、回転する参照系で光を使った干渉計を用いると、光の経路が異なるため光の干渉パターンに変化が生じる現象のことを指します。これを利用したリングレーザージャイロスコープでは、内部の閉じた経路を光が逆方向に周回します。もしジャイロスコープ自体が回転すると、光の周回時間が回転の向きに依存して変わり、干渉パターンのシフトを生じます。このシフトは回転速度に比例するため、精密に測定することで物体の回転を計測できます。
リングレーザージャイロスコープの構成
リングレーザージャイロスコープは、主に以下の要素から構成されています：
- 閉じた光路 – 光が進むべき決まった道。
- レーザー媒体 – 光を増幅するための物質。
- 光検出器 – 光の干渉パターンを捉え、それを電気信号に変換する装置。
- 電子回路 – 電気信号を処理し、回転速度などの情報を出力する。
これらのコンポーネントが相互作用して、ジャイロスコープの核となる干渉計測機能を実現します。
リングレーザージャイロスコープの応用
リングレーザージャイロスコープは、非常に正確な回転速度の測定が可能なため、以下の分野で利用されています：
- 航空機 – 航空機の姿勢制御や航法システムに不可欠です。
- 宇宙船 – 宇宙の無重力環境下での姿勢制御に用いられます。
- 船舶 – 船の航海中の正確な進路を定めるのに役立ちます。
- ロボティクス – ロボット技術における精密な動作や測位に使用されています。
これらの応用において重要なのは、リングレーザージャイロスコープがゼロでない回転を検出する際に高い精度を維持することです。なお、ごく小さな回転速度を検出する際には「ロックイン現象」という問題が起こることがありますが、これを避けるための複雑な技術が開発されています。
リングレーザージャイロスコープのメリット
リングレーザージャイロスコープは、メカニカルな移動部品がないため摩擦や機械的摩耗が少なく、長期間にわたり正確な動作が期待できる利点があります。また、測定の精度が非常に高く、小型化も可能であるため、様々なサイズの航空機や宇宙機に取り入れることが可能です。さらに、信頼性が高く、長時間に渡る運用にも耐えうる強度を持っているのも大きなメリットです。
このように、リングレーザージャイロスコープは近年の技術進歩とともに、ますます精密で信頼性の高い測定機器へと進化を遂げています。未来のナビゲーション技術においても、その重要性は増す一方です。
