リレーに関する全般解説：電気制御の基本原理、構造と種類、使われるメカニズム、および多岐にわたる応用分野について解説しています。

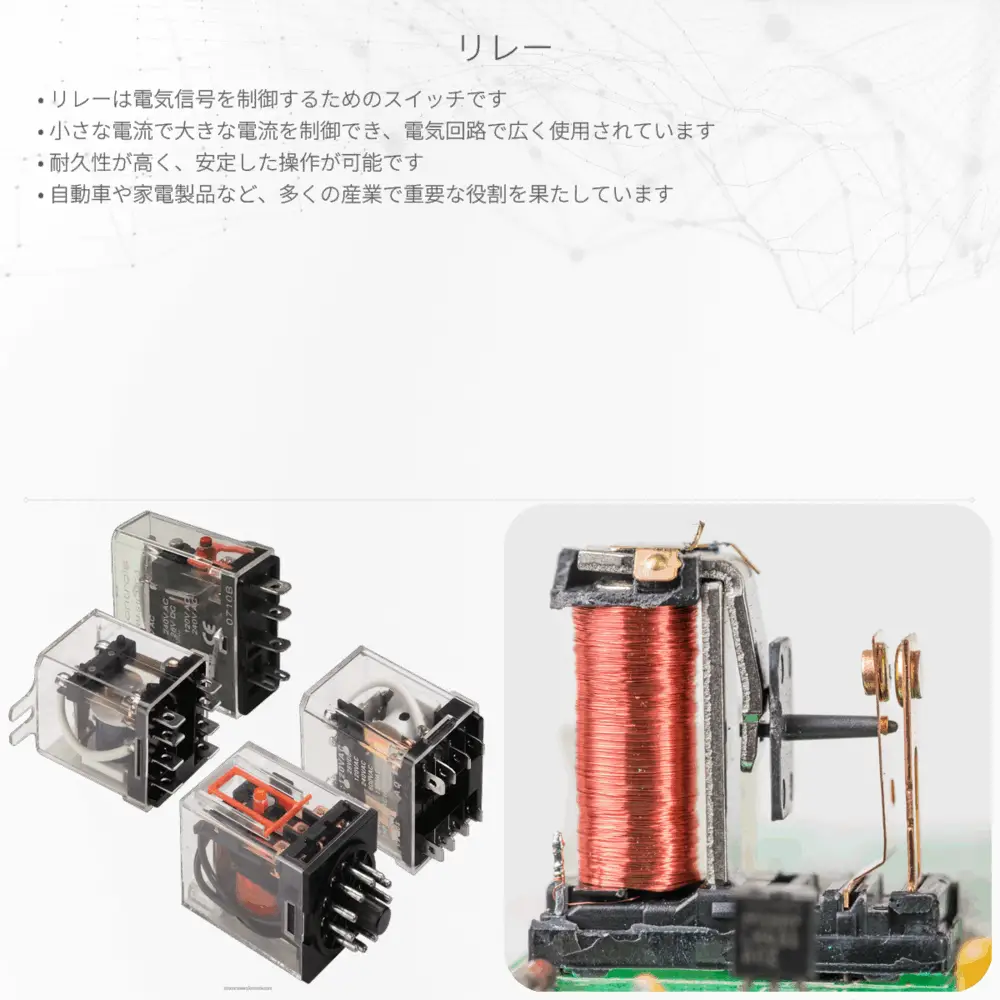

リレーの基本
リレーは電気を制御するためのスイッチの一種です。電磁気の原理を利用しており、小さな電流で大きな電流をコントロールすることができます。このデバイスは家庭の電化製品から大規模な工業設備まで、幅広い分野で使用されています。
リレーが使われる原理
リレーの動作は電磁誘導によるものです。コイルに電流を流すと磁場が発生し、その磁力を使って接点を動かします。接点が動くことにより、別の回路の電流をON/OFF制御することが可能になります。
リレーの構造と種類
基本的なリレーは、コイル、磁心、接点、スプリングから構成されています。コイルに流れる電流により磁心が磁化され、スプリングの力に抵抗して接点が動かされるのです。
- 電磁リレー：最も一般的なリレーで、電磁石を用いて機械的に接点を制御します。
- 固体リレー（SSR）：電子部品だけで構成され、可動部分がないため耐久性が高く、高速動作が可能です。
- リードリレー：リードスイッチというガラス製の小さな筒の中にある金属の接点を使います。小型で高速な特性を持ちます。
リレーの仕組み
リレーが電流を感知して動作するまでの流れは以下の通りです。
- コントロール回路がリレーのコイルに電流を供給します。
- コイル内で電磁場が発生し、磁心が磁化されます。
- 磁化された磁心が接点を引きつけ、回路が閉じるか開くことで、母線（パワーサーキット）がON/OFFされます。
リレーの応用
リレーはそのシンプルな構造にも関わらず多くのアプリケーションで利用されています。例えば、自動車のヘッドライトやエアコンの起動、また産業分野ではモーターの起動・停止制御、電力のルーティングなど、多くの重要な場面で使われています。
リレーを使うメリット
- 分離：リレーは制御回路と負荷回路を電気的に分離します。これにより、低電力の回路から高電力の回路を安全に制御することができます。
- 増幅：小さな電流で大きな電流をコントロールできるため、信号の増幅作用があります。
- 柔軟性：複数の回路を一つのリレーで制御できるため、回路設計の柔軟性が高まります。
