リニアステッピングモーターの概要を解説し、動作原理、種類、利点、および工学技術での応用事例を明らかにします。
リニアステッピングモーターとは何か
リニアステッピングモーターは、回転運動を直線運動に変換することなく、電気エネルギーを直線運動の力に直接変換するアクチュエータです。これは、多くの精密機器や産業用途において位置決めや速度制御に使われています。
リニアステッピングモーターの動作原理

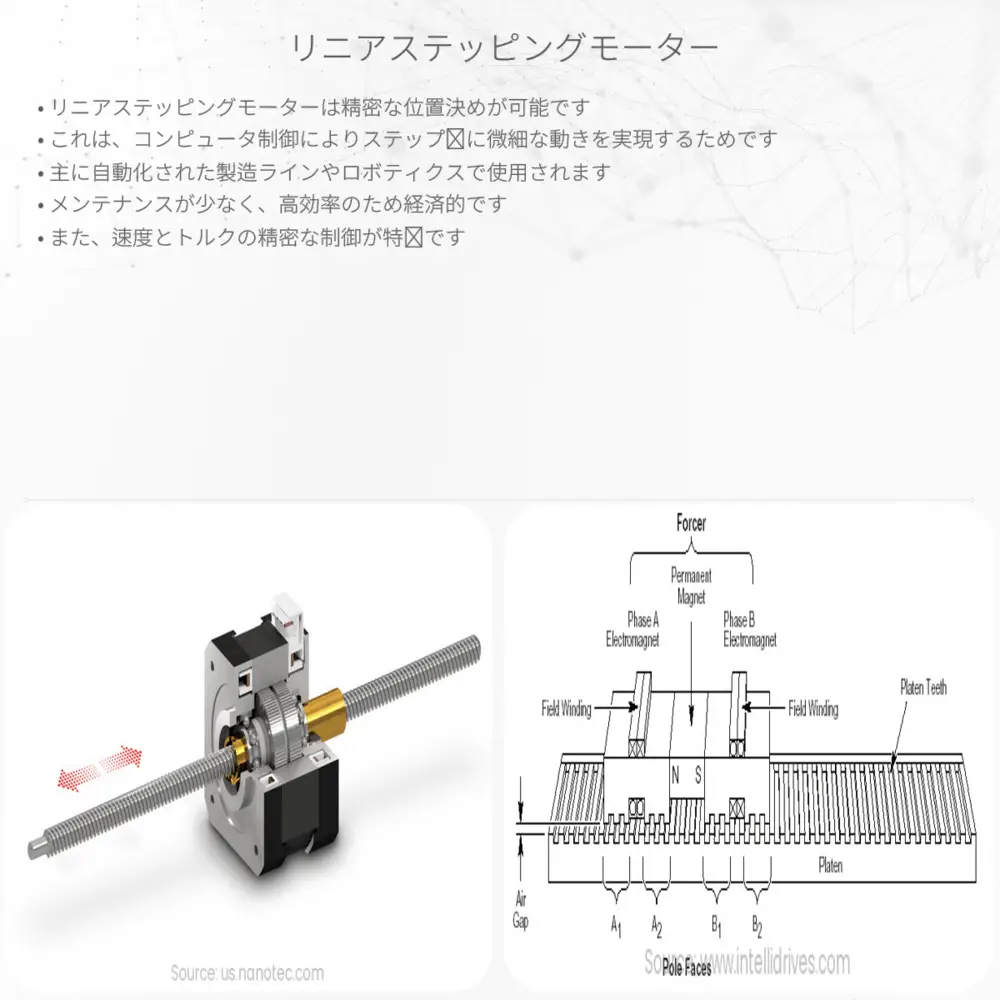

リニアステッピングモーターの動作は、電気と磁気の相互作用に基づいています。基本的な構造は、固定されたコイル（ステータ）と、動く磁石（アーマチュア）から成り立っています。コイルに電流を流すと、磁場が発生し、その磁場がアーマチュアの磁石と相互作用して力を生み出します。この力により、アーマチュアがリニアに動きます。
ステップ運動
ステッピングモーターはその名の通り、ステップと呼ばれる小さな固定された角度で動きます。これにより、非常に正確な位置制御が可能になります。リニアステッピングモーターでは、これが直線運動となり、ミリメートル単位、あるいはそれ以下の精度の位置決めを実現します。
二種類のリニアステッピングモーター
- リニアアクチュエータ型: これは、従来の回転ステッピングモーターを改造してリニア運動を得るものです。回転運動をリードスクリューと称されるネジ部分に伝達し、これが直線運動に変換されます。
- リニアモーター型: このタイプは、直接的に直線運動を生成します。コイルと磁性体が並行に配置され、電流の流れを制御することでアーマチュアが直線的に動きます。
リニアステッピングモーターの利点
- 精密な位置決め: ステップ運動によって、非常に細かい位置決めが可能です。
- 高い繰り返し精度: 同じ位置への繰り返し精度が高く、信頼性の高い動作をします。
- オープンループ制御: フィードバックシステムを必要としないことが多く、シンプルでコストを抑えたシステム構築が可能です。
応用分野
リニアステッピングモーターは、精密機械工学、ロボティクス、半導体製造などの分野で広く利用されています。また、3Dプリンターの位置決めやメディカル機器での精密な流体制御など、多岐にわたるアプリケーションがあります。
このようにリニアステッピングモーターは、その特性を活かして様々な工学技術分野において重要な役割を果たしています。電気と磁気の基本原理に基づいて設計されているため、これらの科学の理解を深めることは、リニアステッピングモーターのより高度な利用につながるでしょう。
