ミリオームメーターは微小な抵抗値を測定する計測器で、製造業の品質管理やメンテナンスに不可欠です。

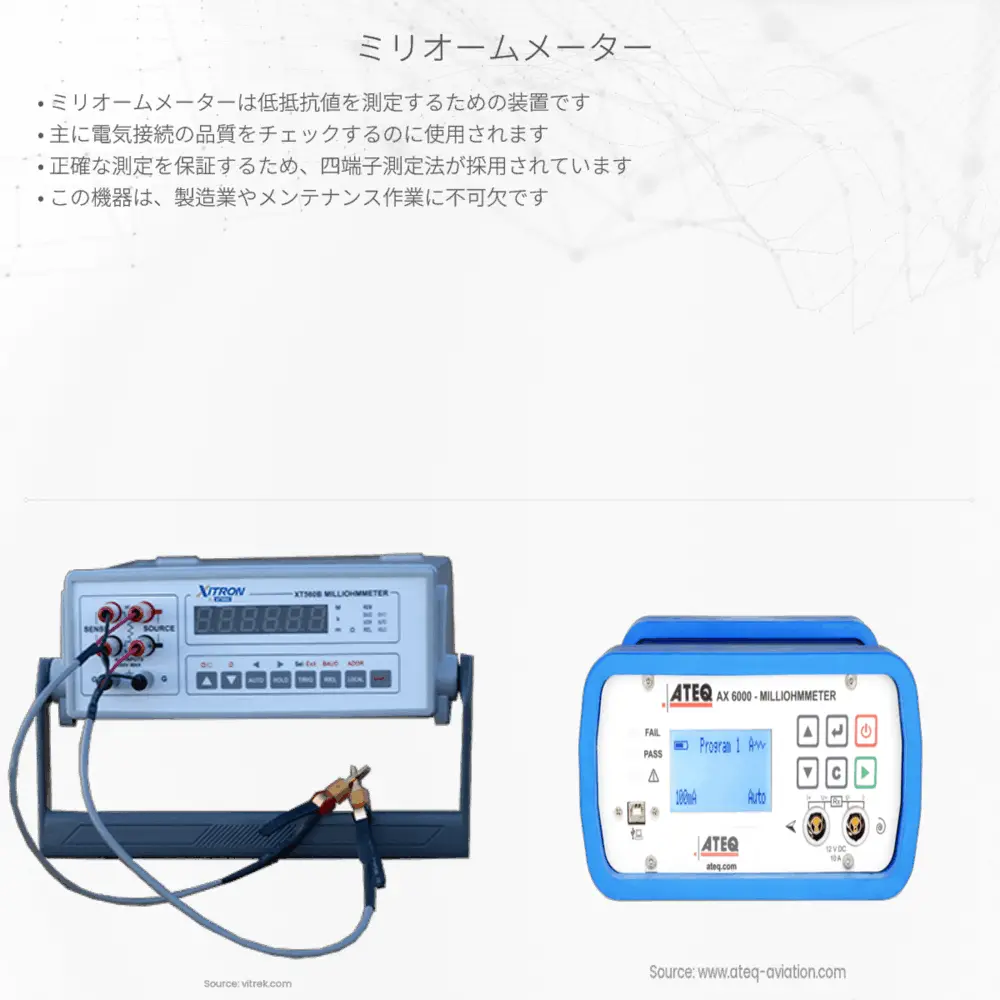

ミリオームメーターとは？
ミリオームメーターは、非常に小さな抵抗を測定するための専用計測器です。例えば、ケーブル接続部やスイッチの接触抵抗など、1オーム以下の微小な抵抗値を精密に測定することが可能です。このような測定は、製造業、特に品質管理やメンテナンスを行う際に重要です。
ミリオームメーターの原理
ミリオームメーターの動作原理はオームの法則に基づいています。オームの法則は次の方程式で表されます：
\[ V = I * R \]
ここで、Vは電圧（ボルト）、Iは電流（アンペア）、Rは抵抗（オーム）を表します。ミリオームメーターは一定の電流を測定対象の抵抗に流し、そこに発生する電圧を測定することで抵抗値を計算します。
ミリオームメーターの種類
- アナログタイプ：アナログメーターを使用し、針の動きで抵抗値を読み取ります。
- デジタルタイプ：デジタル表示で抵抗値を直接数字で読み取れます。より正確な測定が可能で、今日では最も一般的なタイプです。
- 4端子測定タイプ：測定誤差を低減するために、4つの電極を使用します。2つは電流を流すため、他の2つは電圧を測定するためです。
ミリオームメーターの使用法
ミリオームメーターの使用法は以下のステップに従います：
- 測定したい抵抗が全ての電源から隔離されていることを確認します。
- 計測器のトラブルを防ぐため、テストする前にゼロ調整を行います。
- 試験リードを抵抗の両端に接続します。
- 計測器が一定の電流を流し、発生した電圧を測定します。
- 抵抗値が表示されます。アナログモデルの場合は、針の示す値を読み取り、デジタルモデルの場合はLCDに表示される値を確認します。
ミリオームメーターを使用する際の注意点
- 温度の影響：温度は抵抗値に影響を与えるため、測定時は温度も考慮する必要があります。
- リードの抵抗：測定リード自体の抵抗も結果に影響を与えるため、特にアナログタイプではゼロ調整が必要です。
- 誤読：デジタルタイプでは、誤ってボタン操作をすると誤った測定をする可能性があるため、操作は慎重に行うべきです。
正確な抵抗測定は、電気機器の性能と安全性を確保する上で不可欠です。そのため、ミリオームメーターは、エンジニアそしてメンテナンス技術者にとって重要なツールの一つとなっています。
