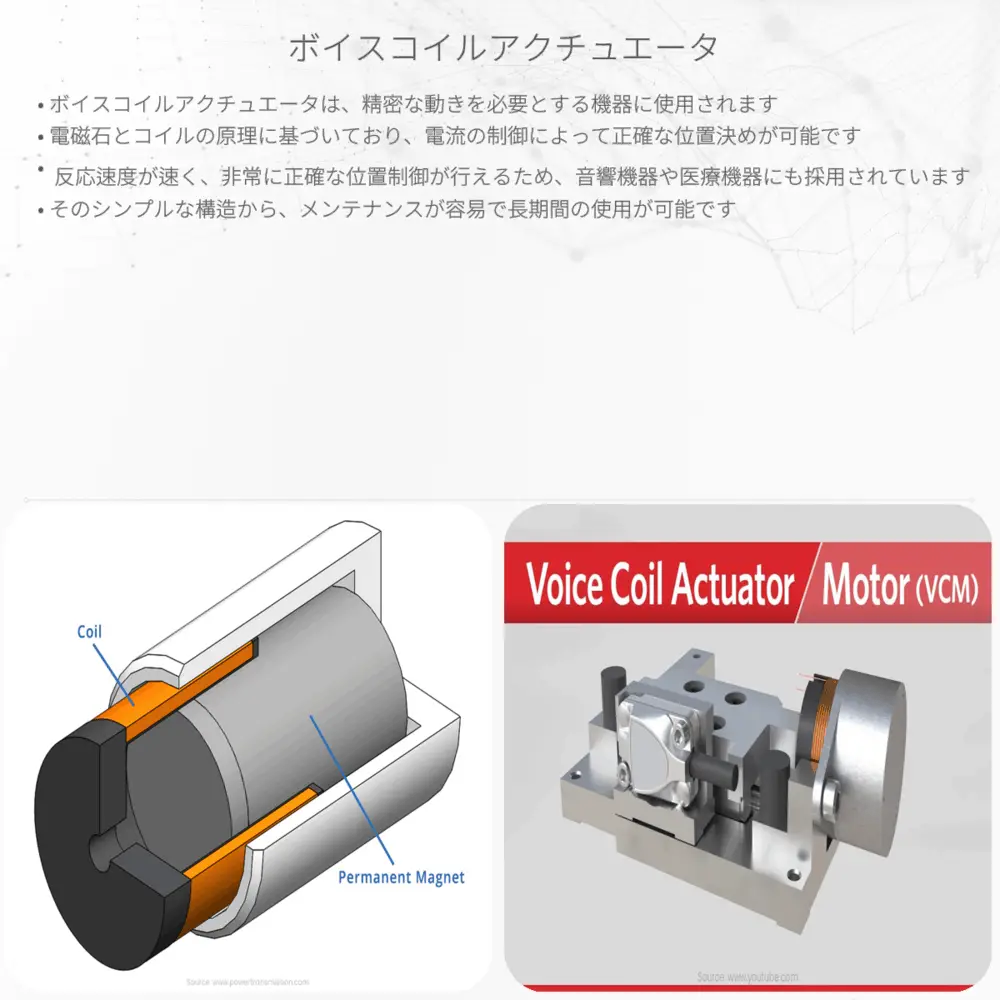

ボイスコイルアクチュエータとは
ボイスコイルアクチュエータは、電磁力を利用して直線運動を生み出す装置です。音響機器のスピーカーで用いられるボイスコイルモーターの技術を基にしており、精密な位置決めが要求される工業分野などで広く応用されています。
ボイスコイルアクチュエータの原理
このアクチュエータの動作原理は電磁気学に基づいています。導線に電流を流すと、その導線の周りには磁場が発生し、その導線が既存の磁場の中に置かれている場合、電流と磁場の相互作用により力が生じます。このとき、フレミングの左手の法則により決定される向きに力が働きます。
フレミングの左手の法則は次のように表されます：
- 左手の親指を伸ばし、導線が流れる電流の方向（I）を指します。
- 人差し指を磁場（B）の方向、つまり磁北から磁南へと指します。
- そのとき、中指の方向が導線に働く力（F）の方向になります。
この法則により、電流の流れと磁場の方向から、ボイスコイルアクチュエータがどのように動くかを知ることができます。力の大きさはローレンツ力として計算され、その式は次のようになります：
\[ F = B * I * l \]
ここで、 \( B \) は磁場の強さ、 \( I \) は電流の大きさ、 \( l \) は導線の長さを指します。
ボイスコイルアクチュエータの応用
この単純な原理を基に、ボイスコイルアクチュエータは多くの高精度なアプリケーションで利用されます。例えば、医療用機器では、繊細な手術器具を制御するために使われたり、製造業では組み立てラインでの部品の位置決めに使われることもあります。
また、ボイスコイルアクチュエータの利点として、シンプルな構造で高速応答が可能である点が挙げられます。そのため、ロボット技術やバーチャルリアリティの分野でも利用されています。
まとめ
ボイスコイルアクチュエータは、電気と磁気の基本的な関係性を利用しており、多様な現代技術において不可欠な部分を占めています。物理の基礎が実際の工学技術に応用され、私たちの生活を豊かにしている例と言えます。
