ホーンアンテナの原理、特徴、種類、設計を解明し、レーダー、通信、観測での応用を紹介する包括的な記事です。
ホーンアンテナの基礎

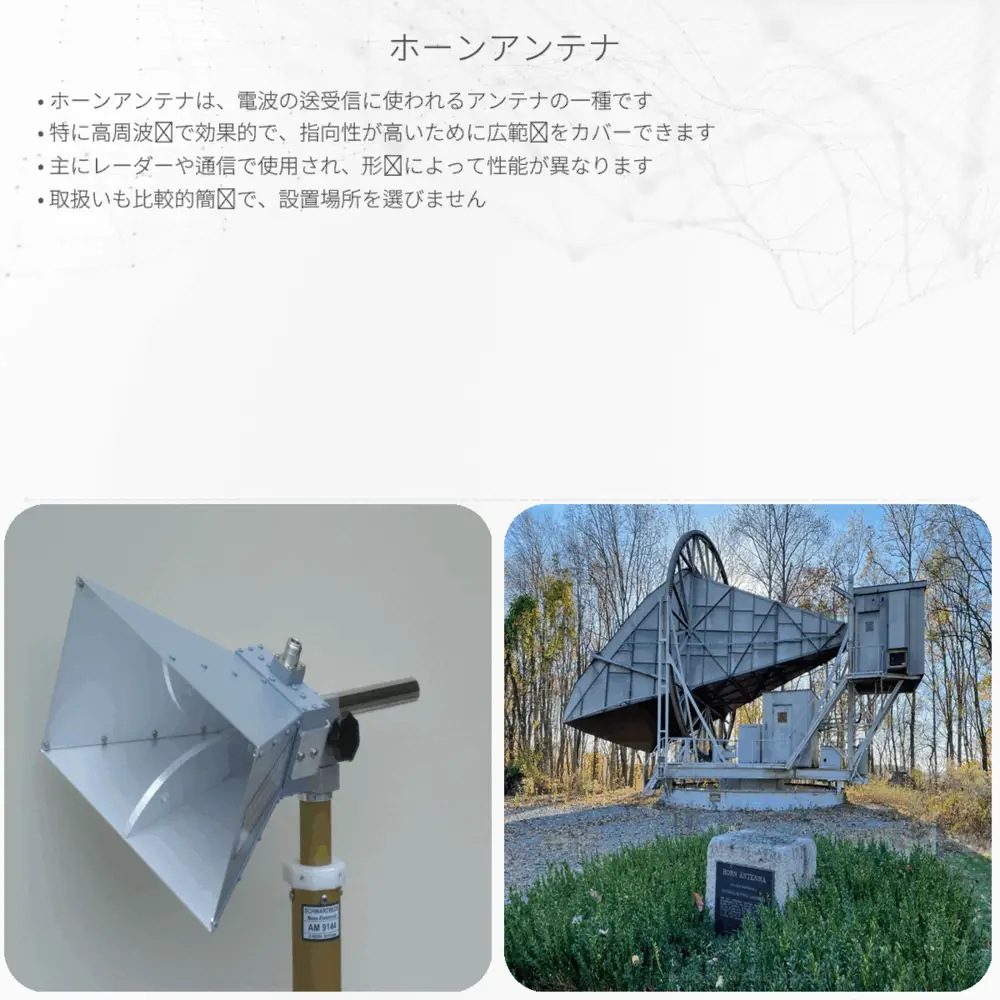

ホーンアンテナはその名の通り、角笛（ホーン）のような形状をした電波を送受信するアンテナの一種です。特定の周波数帯の電磁波を効率良く放射・受信するために、パラボリックアンテナのフィードや単独で使用されることがあります。このタイプのアンテナは、ダイレクトビームを形成しやすく、指向性が高いことからレーダーシステムや衛星通信などで広く利用されています。
ホーンアンテナの動作原理
ホーンアンテナは、基本的には金属の管が広がっており、その開口部から電磁波を放射する構造をしています。放射される電磁波は、ホーンの形状と大きさによって決定されるビームパターンを持ち、ホーンの口の広がり方によって、ビームの広がり具合が調整されます。
送信時には、アンテナのフィードポイントで生成された電波がホーンを通過し拡散され、受信時にはホーンを通じて集められた電波がフィードポイントに集中します。この時、ホーンアンテナの特性上、サイドローブや後方の電波は抑制され、望ましい方向の電波のみが強調されるため、高い指向性が得られます。
ホーンアンテナの特徴
- 高い指向性: ホーンアンテナはその形状から非常に高い指向性を有し、電波を特定の方向に集中して放射または受信することができます。
- 広い帯域幅: ホーンアンテナの構造は比較的シンプルであり、そのため広い周波数範囲に対応することができます。
- 構造が堅牢: シンプルな形状のため、製造が容易で、物理的にも堅牢です。
- ゲインが高い: ホーンアンテナは電波の放射や受信において高いゲインを提供することができます。
ホーンアンテナの種類と応用
ホーンアンテナにはいくつかの種類があり、その形状やサイズによってさまざまな用途に応用されます。代表的なものには、扇形ホーン（セクタールホーン）、ピラミッドホーン（四角錐ホーン）、コニカルホーン（円錐ホーン）があります。これらはそれぞれ異なる放射パターンやポーラリゼーションを提供し、目的に応じて選択されます。
例えば、扇形ホーンは垂直または水平方向に広いビーム幅を持つ一方で、ピラミッドホーンはその両方向に均等なビームパターンを提供します。また、コニカルホーンは円形の放射パターンを持ち、それによって特定の応用が可能になります。
ホーンアンテナはレーダーシステム、衛星通信、無線通信システム、天体観測など、幅広い分野で活用されています。高い指向性や広い帯域幅が必要とされる用途では、その性能が特に重宝されます。
ホーンアンテナの設計と最適化
ホーンアンテナの設計では、使用する周波数帯、ゲイン、指向性、サイドローブレベルなどが重要な設計パラメータとなります。アンテナのサイズ（口径や長さ）や形状はこれらのパラメータに影響を与え、それによってアンテナの性能が決定されます。計算やシミュレーションツールを用いてこれらの要素を最適化することにより、目的に合ったホーンアンテナを設計することが可能です。
例えば、最適なゲインや指向性を実現するためには、ホーンアンテナの開口部と長さの比率が極めて重要です。また、電波が均等に分散されるようにするためには、内部の表面が滑らかであることが求められます。
実際の運用においては、環境やアプリケーションの要件、設置場所の制約など多くの要因を考慮し、最終的なアンテナ設計が行われます。ホーンアンテナの設計と最適化には専門的な知識が必要であり、電波の伝搬やアンテナ理論に精通したエンジニアが関わってきます。
このように、ホーンアンテナはその単純な構造から派生する数々の利点を活かして様々な分野で用いられており、現代の通信技術において不可欠な役割を担っています。物理学の基礎理論と工学的な応用が組み合わさって機能するホーンアンテナは、電気と磁気の分野における素晴らしい例です。
