フルブリッジコンバーターについて理解を深め、その構造、動作原理、利点と幅広い用途を易しく解説します。高効率な電力変換技術の基礎を学びましょう。
フルブリッジコンバーターとは何か
フルブリッジコンバーターは、電力変換を行うための電子回路の一種です。DC（直流）からAC（交流）に変換する際に使用され、特に変換効率が良く高出力が必要なシステムでよく使用されます。例えば、家庭用のインバーターや電気自動車などがその用途です。

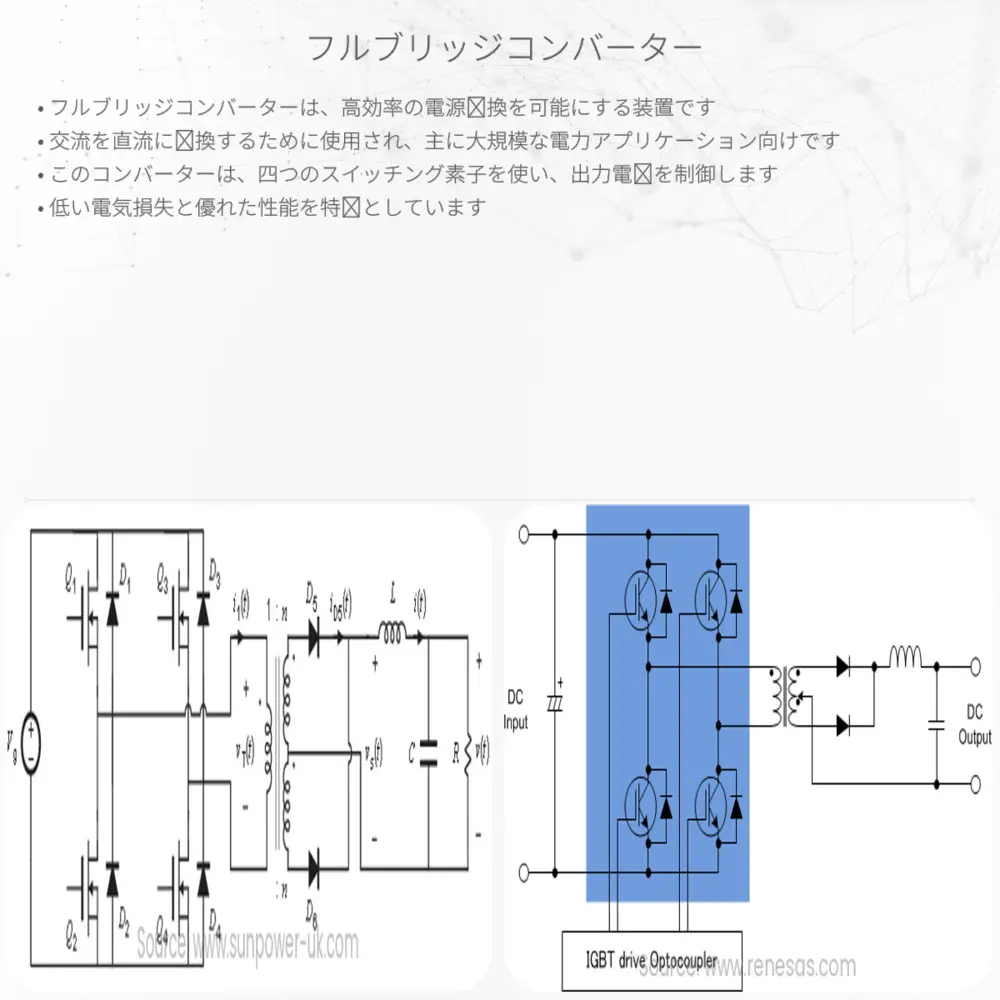

フルブリッジコンバーターの構造
フルブリッジコンバーターは、4つの電力半導体スイッチで構成されています。これらのスイッチは、Hブリッジとも呼ばれる形で接続されており、DC電源の正と負を切り替えることでACに相当する電流を生み出します。
- スイッチングデバイスとしてはIGBT（絶縁ゲートバイポーラトランジスタ）やMOSFET（金属酸化物半導体フィールド効果トランジスタ）などが一般的です。
- スイッチングにより生成されるのは、元々はスクエア波（矩形波）ですが、通常はフィルタリングを通じて、より正弦波に近い波形を生成します。
フルブリッジコンバーターの動作原理
フルブリッジコンバーターの基本動作は、4つのスイッチを正確に制御することにより、出力端子間に正弦波になるような電圧を生成することです。このスイッチングはPWM（パルス幅変調）信号に基づいて行われます。PWMとは、スイッチのオンとオフの時間を調節することで、電圧や電流の平均値を制御する技術です。
- スイッチは対角線上にある組み合わせでオン・オフを繰り返す必要があります。（例えば、スイッチ1と4がオンのときは2と3はオフ）
- この切り替えるタイミングを調整することにより、出力する電圧の大きさと波形を制御することができます。
- 適切にPWM信号を制御することで、AC出力の周波数と波形を正確に調整できます。
フルブリッジコンバーターの利点と用途
フルブリッジコンバーターは、主に高効率と高出力であることから多くの分野で採用されています。その結果として、以下のような多様な利点があります：
- 大電流、高電圧の負荷を駆動できる能力。
- 電力損失が少なく、エネルギー効率が高い。
- 高い信頼性と長い耐用年数。
- 出力の波形を細かく制御でき、幅広い用途で活用可能。
これらの特性から、フルブリッジコンバーターは再生可能エネルギーシステム、バッテリー充電器、電気自動車、家庭用インバーターなど、様々な分野で重宝されています。
まとめ
フルブリッジコンバーターは、高効率で正確な電力変換が可能な回路技術です。そのため、電気エネルギーを最も効率的に利用することが求められる様々な産業で重要な役割を果たしています。理解するのは多少複雑かもしれませんが、私たちの生活を支える基盤技術の一つであり、その基本を理解することはエンジニアリングや物理学においてとても価値のあることです。
