フライバックコンバーターは高効率なDC-DC変換を行うスイッチング電源回路で、電子機器の電源に広く用いられ、特徴はガルバニック分離とコスト効率の良さです。
フライバックコンバーターとは
フライバックコンバーターは、スイッチング電源の一種であり、電力を変換して供給するためによく用いられる電子回路です。DC（直流）からDCへの電圧変換を効率的に行うことができ、テレビやコンピュータの電源、充電器などに使用されています。フライバックコンバーターの特徴は、エネルギーの蓄積と解放を利用して電圧を変換する点にあります。
フライバックコンバーターの基本原理

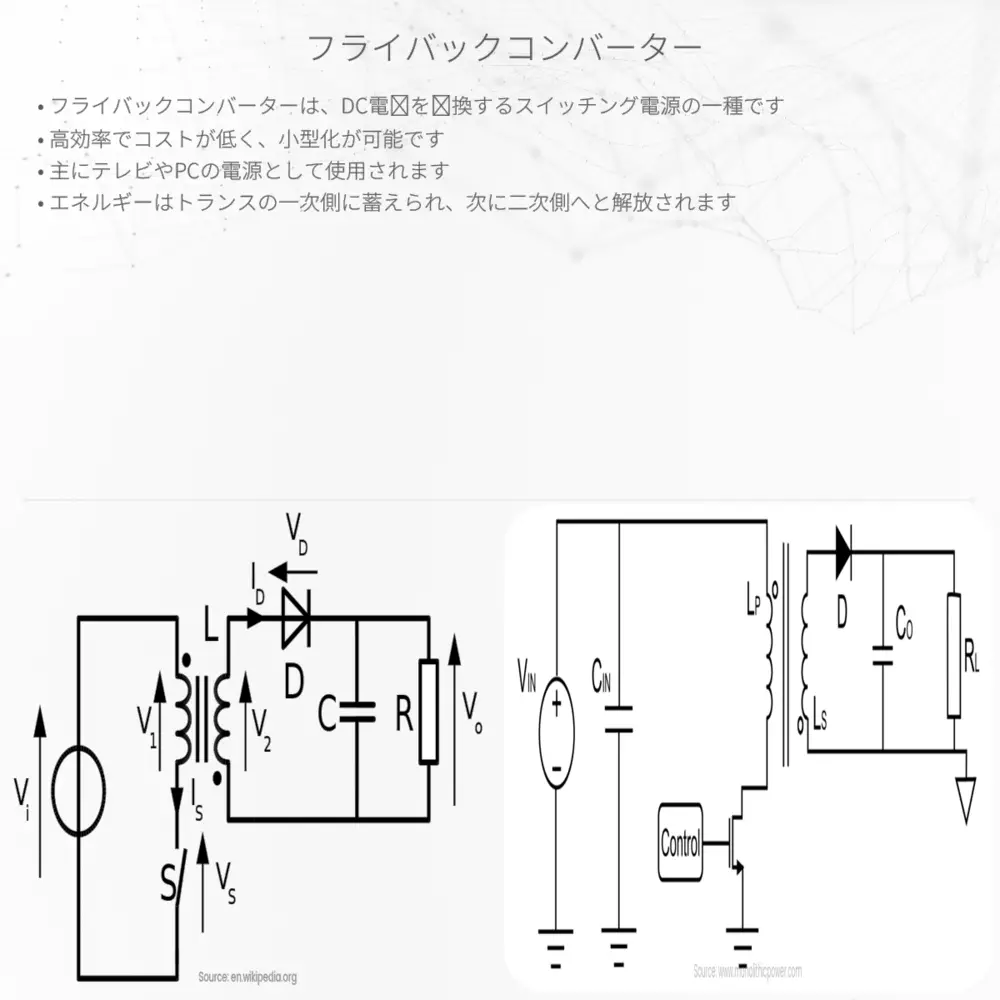

フライバックコンバーターの基本的な構成要素には、スイッチ（通常はトランジスタ）、トランス（フライバックトランス）、ダイオード、そしてキャパシタが含まれます。スイッチング動作によりトランスの一次側に間歇的な電流が流れ、その間にトランスのコア内にエネルギーが蓄積されます。スイッチが開くと、蓄積されたエネルギーがトランスの二次側を介して放出され、負荷へと供給される電力に変換されます。
電圧変換のプロセスは、次のステップで構成されています：
- スイッチ閉鎖：スイッチが閉じると、一次側に電流が流れ、トランスのコアにエネルギーが蓄積されます。
- エネルギー蓄積：スイッチが閉じている間、磁場がコアに蓄積されることでエネルギーが貯められます。
- スイッチ開放：スイッチが開くと、コアに蓄積された磁エネルギーが二次側で電圧として放出されます。
- 電力供給：ダイオードとキャパシタを通じて、整流され、平滑化された直流電力が負荷に供給されます。
フライバックコンバーターは、トランスを利用してトランスの一次側と二次側のターン比（巻数比）に応じた電圧変換を行うことができます。例えば、一次側：二次側のターン比が1:1であれば、等価な入力電圧を出力することになりますが、1:2であれば出力電圧は入力電圧の2倍になります。
フライバックコンバーターの特徴
フライバックコンバーターにはいくつかの重要な特徴があります：
- ガルバニック分離：トランスにより入力と出力が絶縁されるため、電気的に分離されていることが利点です。
- 効率とコスト：高い変換効率を持ちつつ、コストが低いことが特徴であり、さまざまなアプリケーションにおいて非常に有用です。
- 出力電圧の柔軟性：変圧器の巻数比を変更することで、多様な出力電圧を得ることが可能です。
- シンプルな回路設計：比較的シンプルな構造で設計することができ、実装が容易です。
このようにフライバックコンバーターは、その柔軟性と効率性によって、多様な電子機器の電源として広く使用されています。これにより、エンジニアリングの世界では不可欠なコンポーネントとなっているのです。
