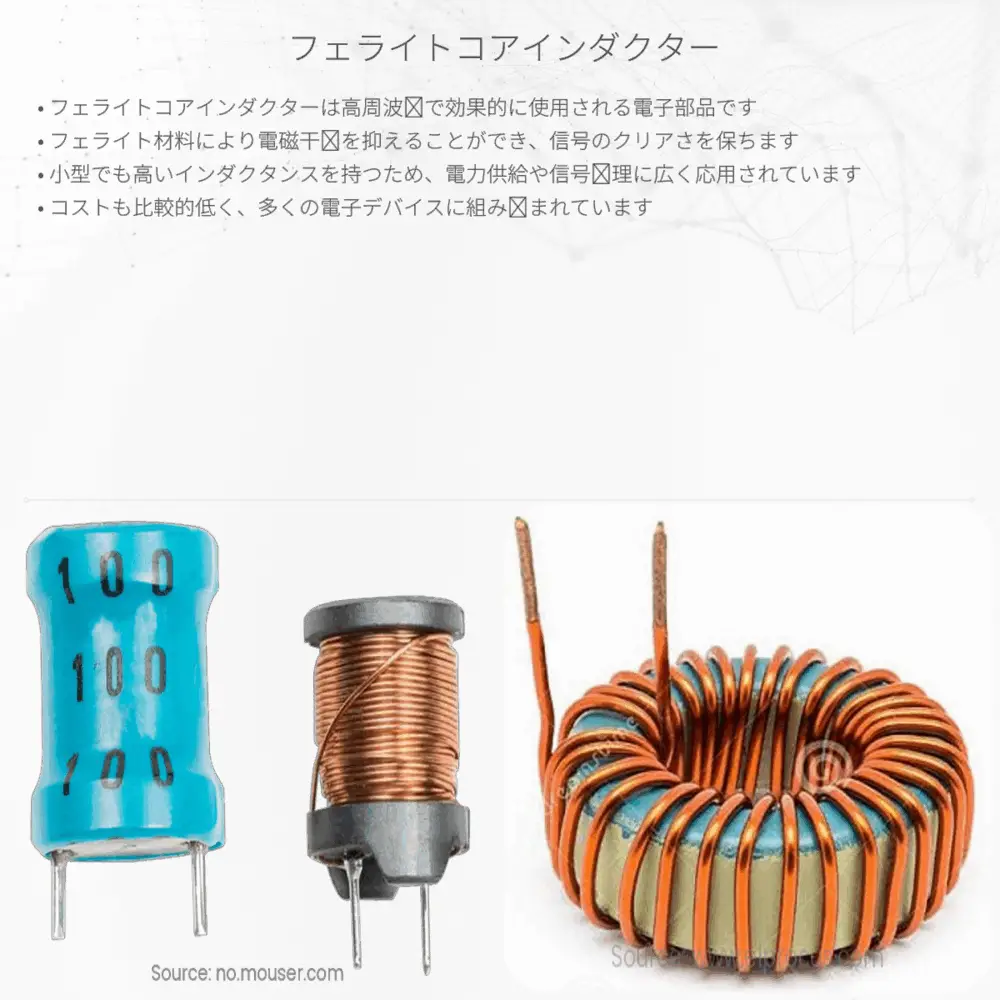

フェライトコアインダクターとは
インダクターは電気回路において重要な役割を果たすコンポーネントであり、電磁誘導の原理に基づいたエネルギー貯蔵デバイスです。フェライトコアインダクターは、高周波でのアプリケーションに特に適したタイプのインダクターで、フェライト材料で作られたコアを使用しています。フェライトは鉄の酸化物をベースにした磁性体であり、一般に低導電性であるため高周波でのエディ電流損失が少なく済む特徴があります。
フェライトコアの利点
- 高周波特性: フェライトは高周波で使用する際にコア損失が少ないため、電力変換効率が良好です。
- 磁気飽和耐性: フェライトコアは磁気飽和に強く、高い磁束密度でもうまく機能します。
- 小型化: 磁性体であるフェライトを使用することで、インダクタンスを確保しつつコンポーネントサイズを小さく保つことができます。
フェライトコアインダクターの動作原理
インダクターは、電流が流れると磁場を生じ、この磁場が変化することで起電力を誘起します。この現象はファラデーの電磁誘導の法則によって説明されます。フェライトコアインダクターでは、電流がコアを通るコイルを流れると、フェライトコア内で磁場が強化されます。この強化された磁場がインダクタンスを増加させ、電流の変化への反応を大きくします。
インダクタンスの計算
インダクタンス\( L \)は、コイルの巻数\( N \)、コイルの断面積\( A \)、コイルの長さ\( l \)、およびコアの透磁率\( \mu \)に依存して以下のように表されます。
\[ L = \frac{N^2 \times A \times \mu}{l} \]
ここで、インダクタンスの単位はヘンリー(H)です。フェライトコアの透磁率は、使用するフェライト材質によって異なり、これがフェライトコアインダクターの特性を決定づける重要なファクターとなります。
フェライトコアインダクターの用途
- 電源回路: スイッチング電源などの電源回路において、フィルタリングやエネルギー貯蔵といった用途に使用されます。
- 通信機器: 高周波回路、フィルタ、トランスなどのアプリケーションにおいて、信号の整流やRFトランスフォーマとして活用されます。
- 電磁干渉(EMI)の抑制: 電子機器におけるノイズ対策として使用され、EMIフィルタとしての役割を果たします。
今日のエレクトロニクス技術において、フェライトコアインダクターは高周波特性や小型化などの利点を活かして重要な役割を担っています。理解して適切に使用することで、電子機器の性能を向上させることができます。
