ヒステリシスモーターに関する詳細な説明。静かで精密な同期モーターとしての特性や動作原理、そしてそれらが用いられる応用例について解説します。
ヒステリシスモーターとは
ヒステリシスモーターは、電気エネルギーを機械的な動力に変換するための同期モーターの一種です。このモーターは、磁気ヒステリシス損失を利用してトルクを生み出します。磁気ヒステリシスとは、磁性材料が磁化された後、元の磁力が取り除かれてもある程度の磁気が残る現象のことを指します。ヒステリシスモーターは静かでスムーズな動作が特長で、精密機器や時計などに用いられます。
ヒステリシスモーターの動作原理

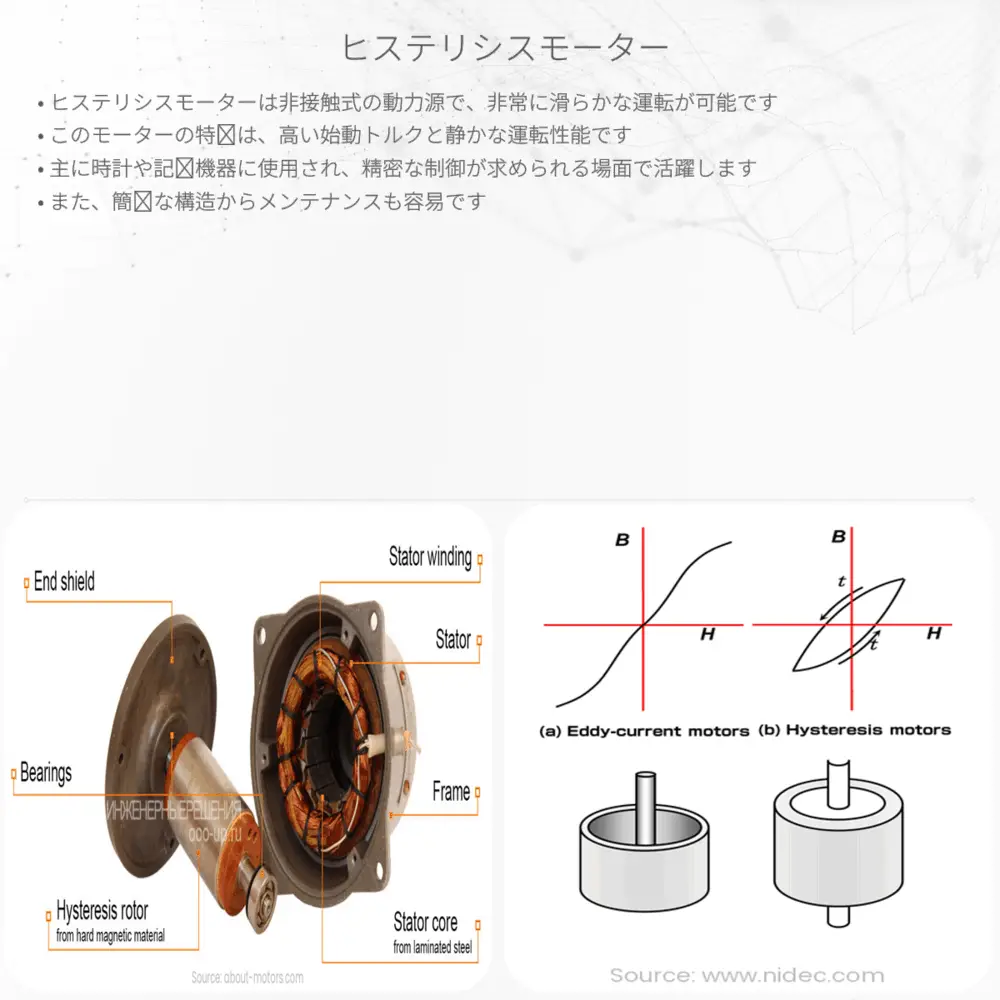

ヒステリシスモーターの主な構成要素は、固定子（ステータ）と回転子（ロータ）です。固定子は交流によって電磁石として機能し、回転磁場を作り出します。この回転磁場がローター内の磁性材料を周期的に磁化します。ヒステリシス損失の結果として生じるトルクにより、「滑り」がなく、同期速度で回転することができます。
ロータ内の磁性材料が磁化される際には、次のようなヒステリシス曲線に従います:
- 初期磁化曲線: 磁性材料に磁場が初めて適用される際の磁化の変化
- ヒステリシスループ: 適用される磁場の強さを徐々に減らしていくと、材料が完全に磁性を失う前に、一定の磁気が残存します。そして再び磁場の強さを増やしていくと、同じ経路をたどらず、異なる曲線を描きます。
このヒステリシスループが大きければ大きいほど、ヒステリシスモーターはより多くのトルクを生み出すことができます。
ヒステリシスモーターの特徴
- 高い同期速度の精度：滑りがないので、一定の周波数に対して一定の速度を維持します。
- スムーズな動作: 無段階の動作により、非常にスムーズに回転します。
- 静音性：従来のモーターに比べて動作音が小さいです。
- トルクが小さい：高トルクが必要なアプリケーションには不向きなことがあります。
ヒステリシスモーターの応用例
ヒステリシスモーターはその特性から、以下のような用途に使用されています:
- 時計: 正確な時間を計測するため、同期性が重要です。
- 測定機器: 測定器の指針を正確に制御するために用いられます。
- 記録機器: 安定した速度で動作する必要があるため、記録機器に使われることが多いです。
これらの用途において、ヒステリシスモーターはその高い同期性と静かな動作によって重宝されています。
結論
ヒステリシスモーターは、その特異な動作原理と優れた動作特性により、特定の応用分野で非常に有用です。磁気ヒステリシスを利用したトルク生成は、エンジニアリングの領域における独創的な解決策の一つであり、精密制御が求められる機器での使用に適しています。
