バラクタダイオードについて解説する記事です。電圧可変容量ダイオードの原理や応用、メリットとデメリットを簡潔に説明しています。

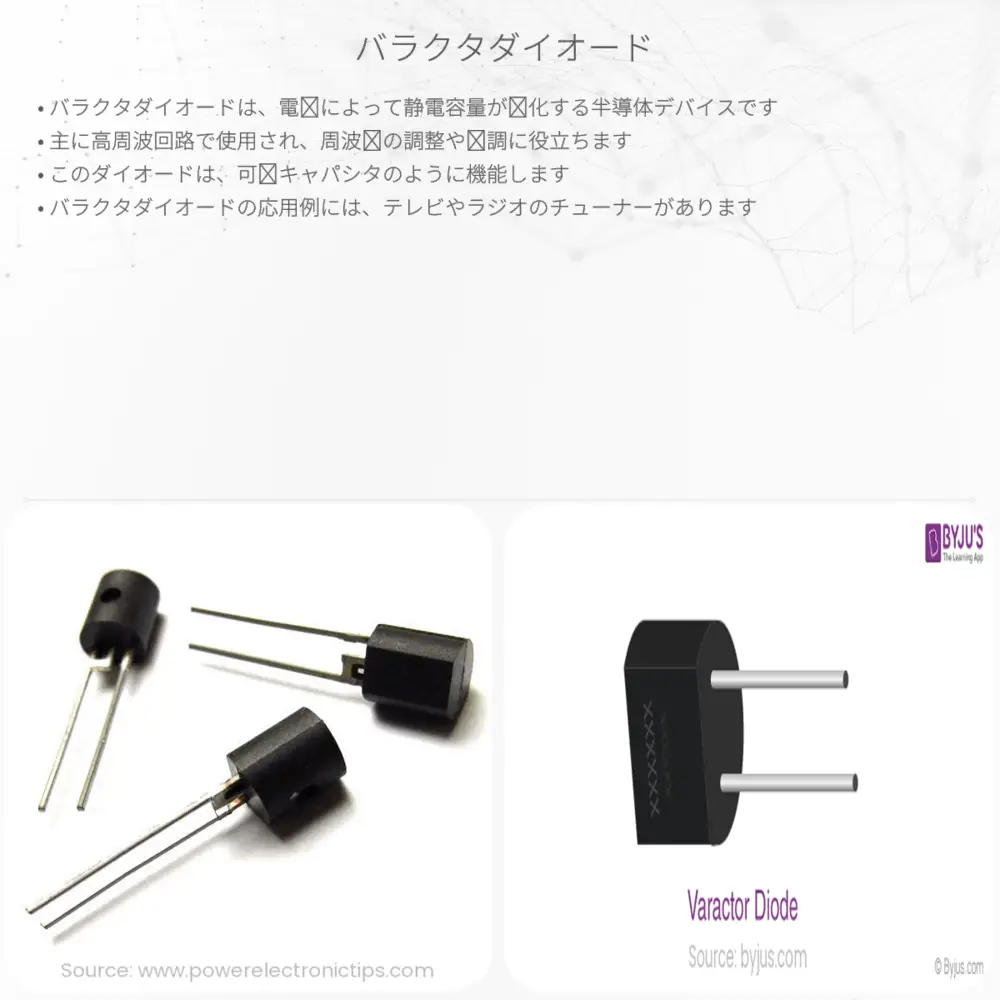

バラクタダイオードとは
バラクタダイオードは、電圧可変容量ダイオードまたは可変リアクタンスダイオードとも呼ばれ、電圧を変えることでその静電容量を調整できる半導体デバイスです。この特長を利用して、高周波回路のチューニングやフィルタ回路、周波数の多重化といった様々な応用がなされています。
バラクタダイオードの原理
バラクタダイオードの動作原理は、半導体の
領域における空乏層の幅の変化に基づいています。この空乏層は、ダイオードのp型とn型の領域の間に存在し、そこに外部から電圧を加えることによって、空乏層の幅が変わります。そして、空乏層の幅が変わると、ダイオードの端子間の静電容量も変化します。
式で見るバラクタダイオード
バラクタダイオードの静電容量 \(C\) は、加えられる電圧 \(V\) と逆方向の比率で変化し、次のように表されることが多いです。
\[ C = \frac{C_0}{(1 + \frac{V}{V_0})^m} \]
ここで、\(C_0\) はゼロバイアス時の静電容量、\(V_0\) は定数、\(m\) は材料と製造に依存する指数（通常 0.5から2の範囲）を示します。
バラクタダイオードの応用例
- 周波数変調(FM): 送信機や受信機において、バラクタダイオードの容量変化を利用して、振幅一定のキャリア波の周波数を変調します。
- 位相整形回路: 高周波信号の位相をより正確に調整するために使用されます。
- 電圧制御発振器(VCO): バラクタダイオードの容量調整機能により、発振する信号の周波数を変化させることができます。
バラクタダイオードのメリットとデメリット
バラクタダイオードは、静電容量の電圧制御に対する高い感度と、高周波まで対応可能な動作範囲によるメリットを有しています。一方、逆方向バイアス時にも微小な電流が流れるために、電力損失が発生するというデメリットも存在します。さらに、温度によって特性が変化する可能性があるため、温度補償を必要とする場合もあります。
まとめ
バラクタダイオードは、電圧制御可能な静電容量を通じて、さまざまな電子回路での厳密な周波数制御を可能にする重要なコンポーネントです。その高い柔軟性と精度により、現代の通信技術において不可欠な役割を果たしています。
