トライアックの基礎
電気と磁気の世界には、様々なコンポーネントがあり、それぞれ特有の役割があります。その中で、「トライアック」は電子工学において重要な半導体デバイスの1つです。トライアックは、交流（AC）の電流を制御するために用いられ、家電製品や産業機器に幅広く利用されています。
トライアックとは

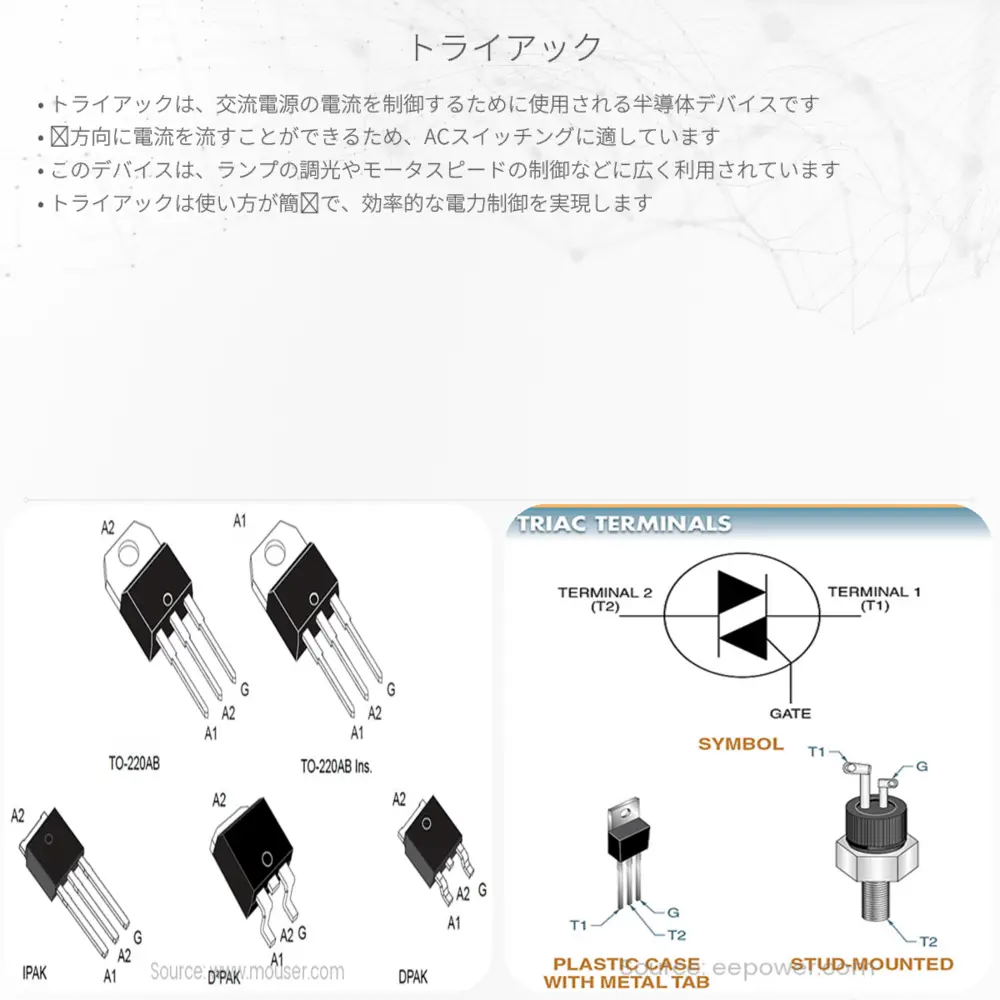

トライアックは三端子交流スイッチとも呼ばれ、その名前は「Triode for Alternating Current（交流用三極管）」の略です。このデバイスは、シリコンを主材料としており、半導体の一種であるサイリスタの一つとして分類されます。トライアックを特徴付ける主要な能力は、交流の両方のサイクル（正と負の両方の波形）を制御できる点にあります。
トライアックの動作原理
トライアックは、ゲートと呼ばれる制御端子に電圧または電流の信号を加えることで動作します。ゲートへの小さな電流が流れると、トライアックは導通状態（オン状態）になり、電流を流すようになります。その後、電流が特定の値よりも小さくなると、自動的に断線状態（オフ状態）に戻ります。
トライアックを制御するには、電源の交流波形の特定の時点でゲート信号を加えることが一般的です。これを「位相制御」といい、電流を流すタイミングを細かく制御することで、電力の量を変化させることが可能になります。
トライアックの応用例
- 照明の明るさ調整：トライアックは、家庭内の照明の明るさを変えるディマースイッチに使用されます。
- 電動工具の速度制御：電動ドリルや扇風機などの速度を調整する際にもトライアックは活用されます。
- 温度制御：電気ストーブやオーブンなどの温度を制御するために、トライアックを使用することがあります。
トライアックの利点と限界
トライアックの最大の利点は、AC信号を極めて効率的に制御できることです。これにより、エネルギーの節約や、電気製品の精密な操作が可能になります。
一方で、トライアックにはいくつかの限界もあります。たとえば、高い電流や高い周波数下での使用は、トライアックにとって問題を引き起こすことがあります。また、電気ノイズが発生しやすいという欠点もありますが、適切なスネアブ回路を使うことで軽減できます。
まとめ
トライアックは、現代の電子工学における万能なスイッチとしての地位を確立しています。交流を制御するための単純かつ効率的な方法を提供し、私たちの日常生活において多くの便利さをもたらしています。電力の適切な管理はエネルギー効率の向上に不可欠であり、トライアックはその鍵となるコンポーネントです。
