オームメーターの基本と使い方を学び、電気抵抗の測定に関する理解を深めるためのガイド。

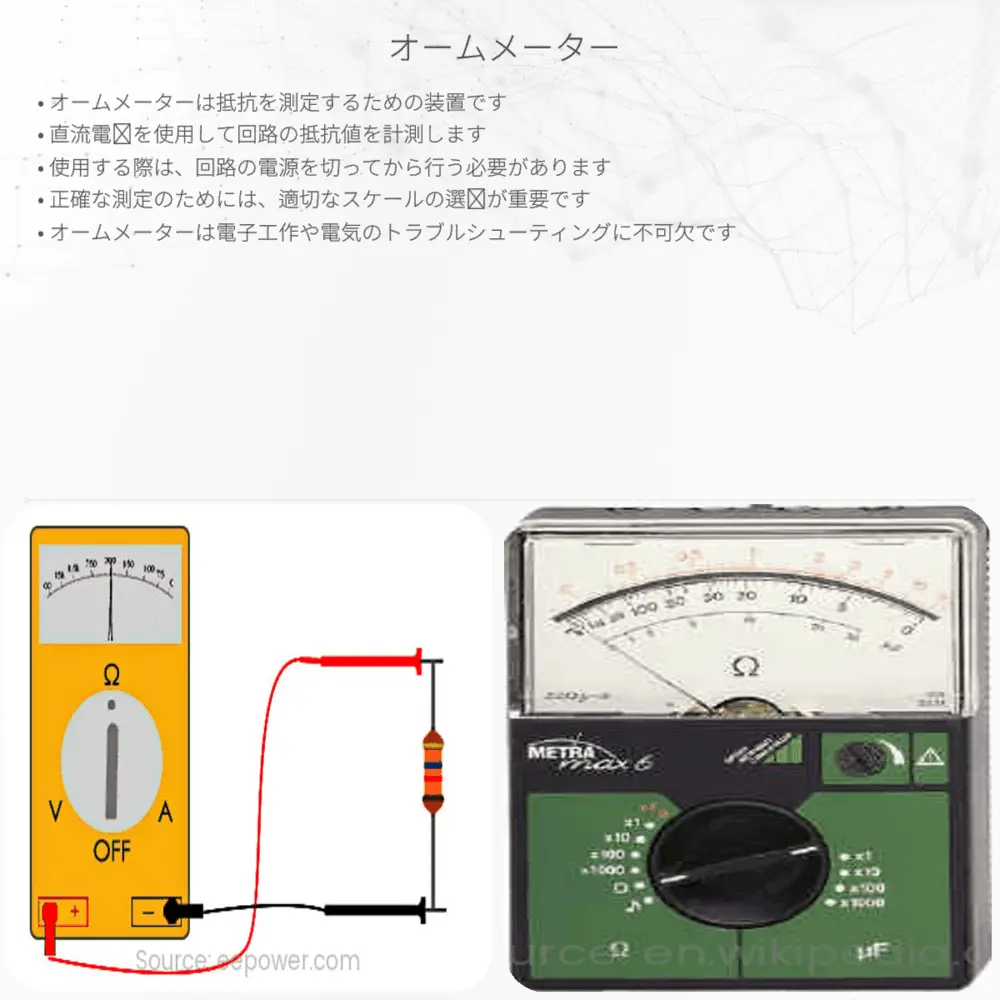

オームメーターとは何か
オームメーターは、電気抵抗を測定するために用いられる計測器です。名前は、オームの法則にちなんで命名されており、オームの法則とは、抵抗を通過する電流の強さは、その両端の電圧とその抵抗の値によって決まる、という関係を表すものです。オームメーターは、電子工作、設備保守、教育の現場など様々な場所で利用されています。
オームの法則と抵抗
オームの法則は、以下の数式で表されます。
\[ V = I * R \]
ここで、
\( V \) は電圧 (ボルトで計測)
\( I \) は電流 (アンペアで計測)
\( R \) は抵抗 (オームで計測)
です。
この関係を用いて、電圧と電流の値が分かれば、抵抗の値を計算することができます。
オームメーターの使い方
オームメーターの基本的な使い方は以下のようになります：
- オームメーターを抵抗測定モードに設定する。
- 測定したい抵抗器の両端にプローブを接触させる。
- ディスプレイに表示される抵抗値を読み取る。
ただし、正確な測定値を得るためには、測定する回路から電源を取り外し、その他の電子部品からの影響を避ける必要があります。
オームメーターの種類
オームメーターにはアナログタイプとデジタルタイプの二種類があります。
- アナログオームメーター: 針とスケールを用いて抵抗値を示します。一般的には、ゼロ調整が必要です。
- デジタルオームメーター: 数字で結果を表示し、より読み取りやすく正確です。多機能のデジタルマルチメーターにはこの機能が含まれていることが多いです。
オームメーターを用いた実用性
オームメーターは、以下のような多くの用途があります：
- 回路のトラブルシューティング
- 電子部品の性能テスト
- 教育目的の実験
- プリント基板の導通チェック
このように、オームメーターは、電子部品や電気回路の健全性をチェックする際に非常に重要なツールです。
オームメーターによる抵抗測定の知識と使用法を理解することは、電気や電子の基礎を学ぶ上でとても役立ちます。正しい測定方法と安全な取り扱い方を守れば、オームメーターは最も便利な測定ツールの一つとなります。
