アップダウンカウンタとは？
アップダウンカウンタは、デジタル電子回路において重要な役割を果たすデバイスです。その名の通り、カウンタは数を数えるために使われ、アップダウンカウンタは数を増やす（アップカウント）または減らす（ダウンカウント）ことができます。これは、例えばデータ処理システムや、デジタル時計やタイマーなどに使用されています。

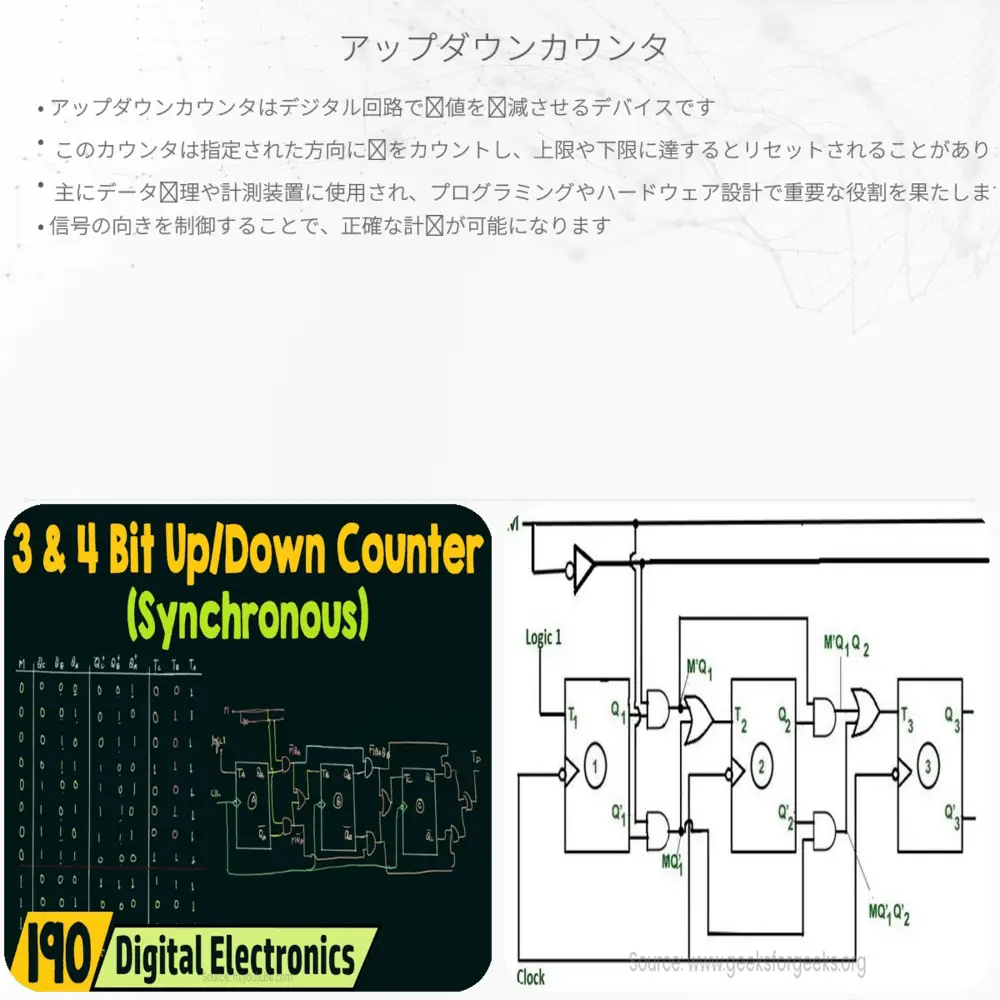

アップダウンカウンタの基本構造
アップダウンカウンタはフリップフロップという基本的なデジタルロジック回路から構成されます。フリップフロップにはいくつかの種類がありますが、カウンタには主にDフリップフロップやJKフリップフロップが利用されます。フリップフロップは、1ビットのデジタル情報を保持することができ、各クロックパルス毎に状態が変化します。
各フリップフロップは、カウンタの1ビットを構成し、複数のフリップフロップが連結されて多ビットのカウンタが作られます。アップカウントとダウンカウントを制御するために、方向制御入力が使用され、カウントを進めるか、戻すかを指示します。
アップダウンカウンタの動作原理
アップダウンカウンタは、クロック信号のエッジ（立ち上がりまたは立ち下がり）に反応して、数を増減します。多くのカウンタは同期式であり、クロック信号に同期してすべてのフリップフロップが同時にトリガーされます。
- アップカウント時はカウンタの値がクロックパルスごとに1増えます。
例：000, 001, 010, 011, …（2進数表記） - ダウンカウント時はカウンタの値がクロックパルスごとに1減ります。
例：011, 010, 001, 000, …（2進数表記）
具体的なカウントの増減は加算器と減算器によって行われ、カウンタの現在の状態を変更します。アップダウンカウンタには、カウントを初期化するためのリセット機能もついていることが多いです。
アップダウンカウンタの応用
アップダウンカウンタは多くのデジタルシステムで見ることができます。工業的には位置決めシステムやロボットアームの動作制御などに利用されています。消費者向け製品では、電子時計やキッチンタイマー、さらにはコンピュータ内部のプロセッサでプログラムカウンタとして使用されている場合もあります。
これらの用途において、アップダウンカウンタにより精密なカウントが必要な状況や、特定の条件でカウントの増減を行う複雑な制御が求められることがあります。
まとめ
アップダウンカウンタは、デジタル世界における基本的な要素であり、電子デバイスが正確に動作するための時間管理やデータ処理に不可欠な機能を提供します。複数ビットの数を順に数えることで、ペースを刻み、物理的な動きを電子的な信号に変換し、私たちの日常生活を支える技術に不可欠です。
