Scopri tutto sul Triac: funzionamento, applicazioni, vantaggi e limitazioni di questo essenziale componente elettronico per il controllo AC.

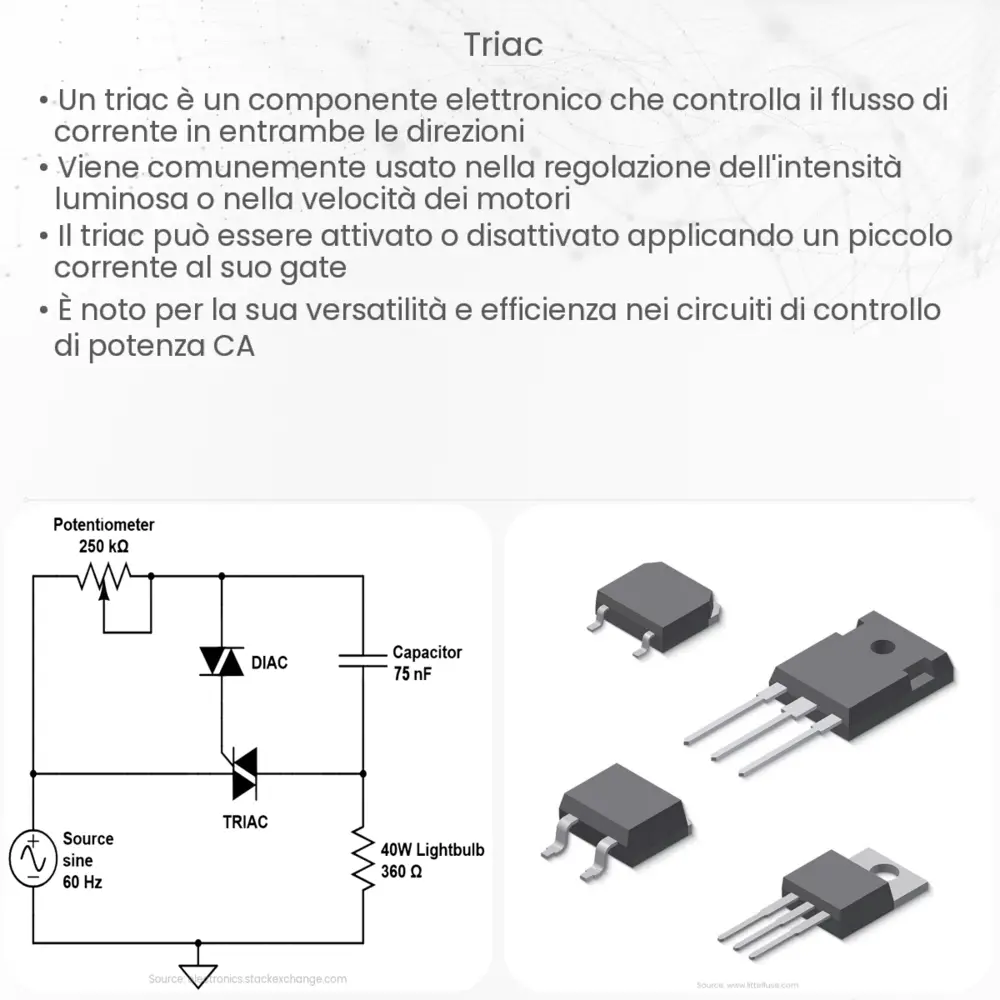

Cos’è il Triac?
Il Triac, termine derivato da “Triode for Alternating Current”, è un componente elettronico semiconduttore largamente usato per controllare il flusso di corrente. La sua capacità di gestire corrente sia in direzione positiva che negativa lo rende particolarmente utile in applicazioni di controllo di potenza in circuiti AC (corrente alternata).
Principio di Funzionamento
Un Triac è strutturalmente simile a un SCR (Silicon Controlled Rectifier), ma a differenza di quest’ultimo, che conduce solo in una direzione, il Triac può condurre in entrambe le direzioni. Questo lo rende ideale per applicazioni come il controllo della luminosità in lampade o la regolazione della velocità in motori elettrici. Il Triac ha tre terminali: Anodo 1 (A1), Anodo 2 (A2) e il Gate (G). La conduzione si attiva quando una tensione sufficiente viene applicata al terminale Gate.
Caratteristiche Tecniche
- Corrente Bidirezionale: A differenza dei diodi, che conducono corrente in una sola direzione, il Triac permette il passaggio di corrente in entrambe le direzioni, rendendolo utile per circuiti AC.
- Sensibilità del Gate: La corrente necessaria per attivare il Triac è relativamente bassa, permettendo un facile controllo del flusso di corrente.
- Versatilità: Utilizzabile in diversi tipi di applicazioni, come regolatori di luminosità, controlli di temperatura, e motori elettrici.
Applicazioni del Triac
Il Triac trova impiego in una varietà di applicazioni domestiche e industriali. Esempi comuni includono:
- Controllo della luminosità in sistemi di illuminazione domestica.
- Regolazione della velocità in piccoli motori elettrici.
- Controlli di temperatura in dispositivi di riscaldamento e condizionamento.
Funzionamento del Triac
Quando una tensione viene applicata tra i terminali A1 e A2, il Triac rimane non conduttivo fino a quando una piccola corrente viene iniettata nel suo Gate. Questo fa scattare il dispositivo in uno stato conduttivo, permettendo il passaggio della corrente tra A1 e A2. Interessante notare è che il Triac rimane in stato conduttivo fino a quando la corrente che lo attraversa non scende sotto un certo livello critico, noto come corrente di mantenimento.
Modalità di Controllo del Triac
Il controllo della corrente in un Triac è realizzabile attraverso la variazione della corrente di Gate o modificando l’angolo di fase della tensione di alimentazione. Quest’ultima tecnica, nota come controllo dell’angolo di fase, è particolarmente popolare per regolare l’intensità luminosa o la velocità dei motori. In questa modalità, il Triac viene attivato in un punto specifico del ciclo AC, consentendo di controllare la quantità di potenza fornita al carico.
Protezioni e Considerazioni di Sicurezza
Sebbene il Triac sia un dispositivo robusto, è fondamentale adottare adeguate misure di protezione. Queste includono l’uso di resistori per limitare la corrente di Gate e di varistori per proteggere contro sovratensioni. È inoltre importante assicurarsi che il dispositivo sia adeguatamente raffreddato, poiché il Triac può generare calore durante il funzionamento.
Limitazioni del Triac
Nonostante i suoi molti vantaggi, il Triac presenta alcune limitazioni. Una di queste è la sensibilità ai disturbi, che può causare accensioni involontarie. Inoltre, il Triac può non essere adatto per applicazioni con correnti molto elevate a causa delle sue limitazioni termiche e di conduzione.
Conclusione
In conclusione, il Triac è un componente essenziale nel campo dell’elettronica di potenza, particolarmente apprezzato per la sua capacità di controllare correnti alternate. La sua flessibilità d’uso, dalla regolazione della luminosità alla gestione della velocità dei motori, lo rende un dispositivo imprescindibile in numerose applicazioni. Tuttavia, è importante tenere in considerazione le sue limitazioni e le misure di protezione necessarie per garantirne un funzionamento sicuro ed efficiente. Con la giusta implementazione, il Triac continuerà a svolgere un ruolo fondamentale nell’elettronica moderna, semplificando il controllo di potenza in un’ampia gamma di dispositivi.
