Cosa sono gli Specchi di Corrente?
Lo specchio di corrente rappresenta un elemento fondamentale nell’ambito dell’elettronica analogica, utilizzato ampiamente per stabilizzare la corrente elettrica in vari circuiti. Questo dispositivo sfrutta le proprietà dei transistor per fornire una corrente di uscita quasi indipendente dalle fluttuazioni di tensione di alimentazione o dalle variazioni di carico, garantendo così prestazioni più stabili e prevedibili in diverse applicazioni.
Principio di Funzionamento

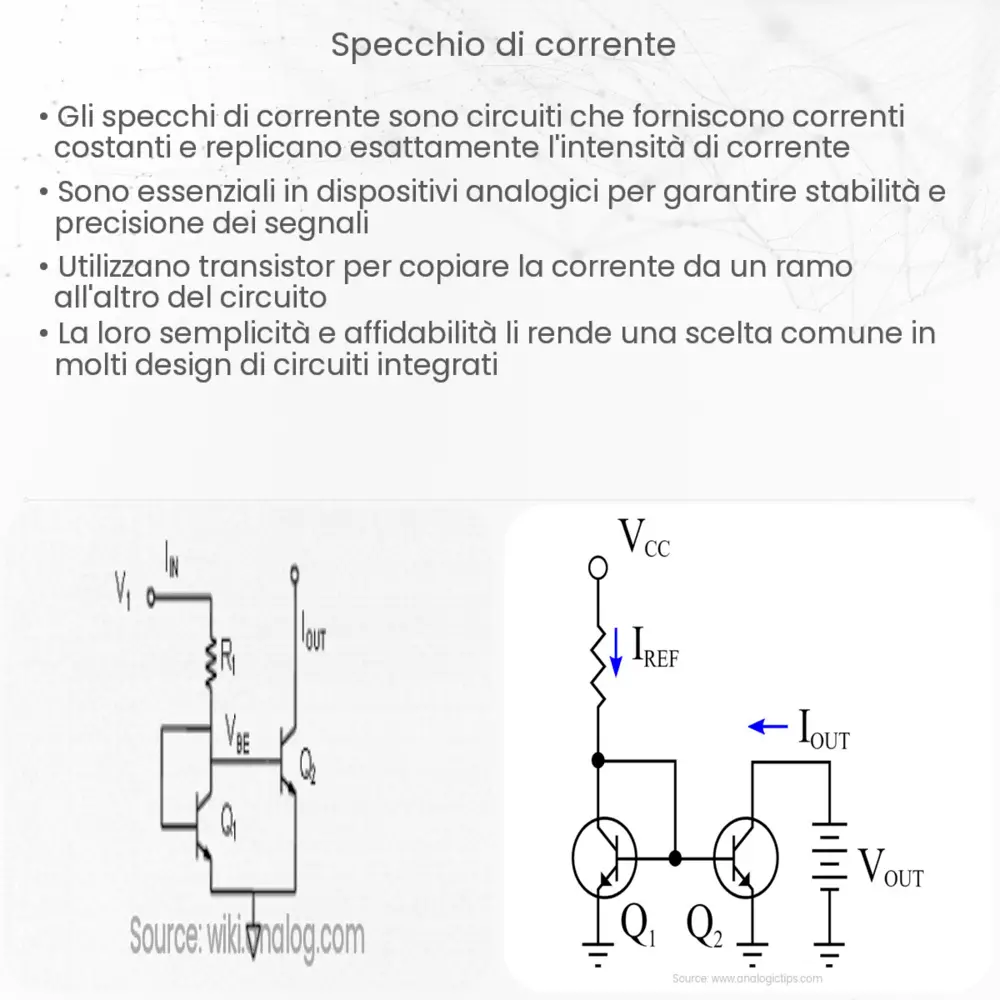

Il funzionamento di uno specchio di corrente si basa sull’uso di almeno due transistor (generalmente MOSFET o BJT) connessi in un modo particolare che permette a uno di controllare la corrente che passa attraverso l’altro. In termini semplici, la corrente che fluisce attraverso un transistor viene “specchiata” (o replicata) nell’altro, da cui il termine “specchio di corrente”. La corrente di uscita è quindi funzione della corrente di ingresso secondo la relazione:
IOUT = IREF * (WOUT/LOUT) / (WREF/LREF), dove W e L indicano rispettivamente la larghezza e la lunghezza del canale del transistor, e i termini REF e OUT si riferiscono rispettivamente al transistor di riferimento e a quello di uscita.
Applicazioni e Vantaggi
Gli specchi di corrente trovano applicazione in una vasta gamma di circuiti elettronici, inclusi amplificatori, convertitori digitali-analogici e filtri. Il loro principale vantaggio è la capacità di fornire correnti precise e stabili, il che è cruciale per il funzionamento affidabile di molti dispositivi elettronici. Inoltre, contribuiscono alla riduzione del rumore e migliorano l’efficienza energetica dei circuiti grazie alla loro capacità di operare con basse tensioni di alimentazione.
Un altro aspetto significativo degli specchi di corrente è la loro flessibilità. Possono essere progettati per funzionare con differenti livelli di corrente e possono essere facilmente integrati in circuiti più complessi, offrendo così soluzioni su misura per specifiche esigenze di progettazione.
Sfide e Considerazioni nella Progettazione
Nonostante i numerosi vantaggi, la progettazione di specchi di corrente richiede attenzione a specifiche sfide tecniche. Ad esempio, la precisione dello specchio di corrente può essere influenzata da fattori come la dispersione dei parametri dei transistor, le variazioni di temperatura e le resistenze parassite. Questi elementi possono causare deviazioni dalla corrente ideale specchiata, richiedendo quindi tecniche di progettazione sofisticate per minimizzare tali effetti.
Un’altra considerazione importante è legata all’implementazione fisica degli specchi di corrente nei circuiti integrati. L’ottimizzazione dello spazio e la gestione della dissipazione termica sono aspetti critici che devono essere affrontati per garantire il corretto funzionamento del dispositivo in condizioni operative reali.
Conclusioni
Gli specchi di corrente rappresentano una soluzione efficace e versatile per il controllo della corrente nei circuiti elettronici. La loro capacità di fornire correnti stabili e precise li rende indispensabili in una varietà di applicazioni, dai semplici amplificatori ai complessi sistemi di elaborazione del segnale. Nonostante le sfide nella progettazione e implementazione, i vantaggi offerti da questi dispositivi, come la stabilità, l’efficienza energetica e la riduzione del rumore, superano ampiamente le difficoltà, rendendoli una scelta privilegiata per ingegneri e progettisti.
In conclusione, lo sviluppo e l’utilizzo degli specchi di corrente evidenziano l’importanza della precisione e dell’affidabilità nella tecnologia elettronica moderna. Continuando a evolvere con l’avanzamento delle tecniche di fabbricazione e progettazione, gli specchi di corrente rimarranno una componente fondamentale nell’arsenale dell’elettronica, contribuendo a plasmare il futuro dell’innovazione tecnologica.
