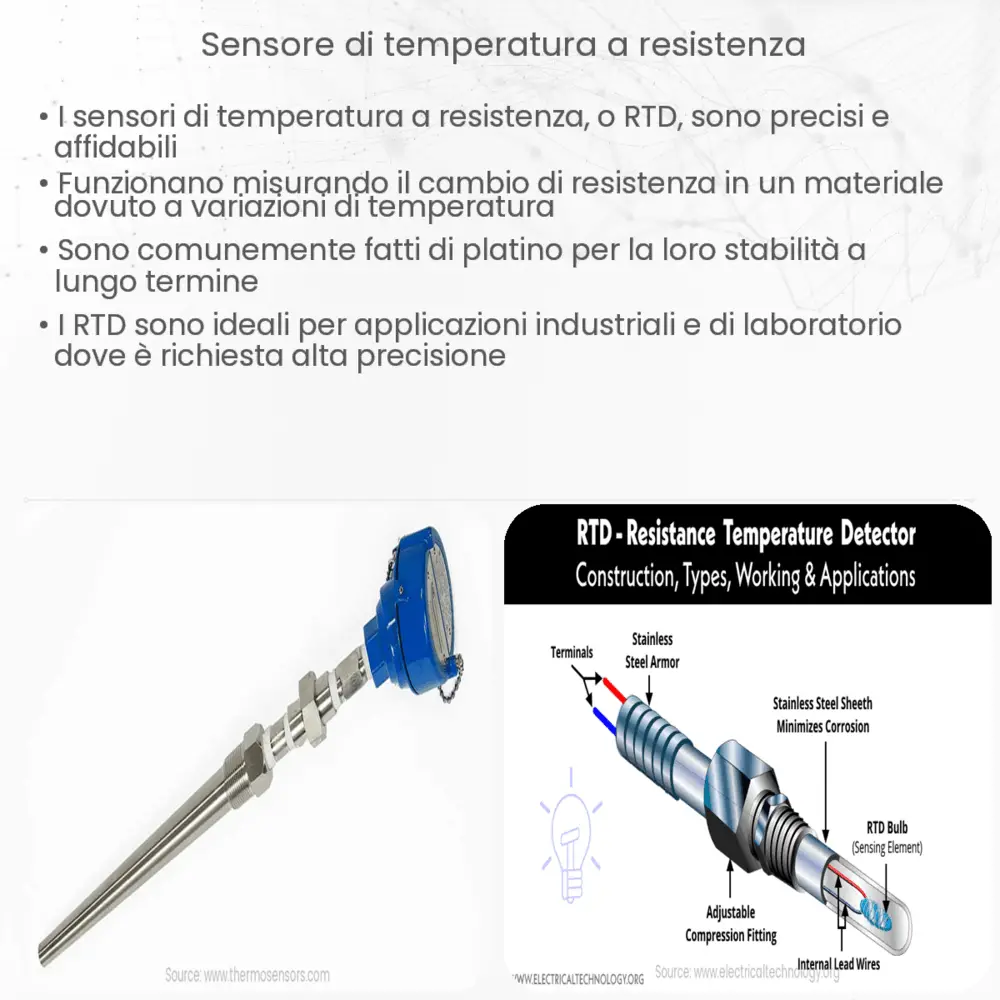

Cos’è un Sensore di Temperatura a Resistenza?
Il sensore di temperatura a resistenza (RTD, dall’inglese Resistance Temperature Detector) è un dispositivo ampiamente utilizzato in applicazioni industriali e scientifiche per la misurazione precisa della temperatura. Questo tipo di sensore sfrutta il principio che la resistenza elettrica di alcuni materiali cambia in modo prevedibile con la variazione della temperatura.
Principio di Funzionamento
Al cuore di un RTD si trova un elemento resistivo, tipicamente realizzato in platino, nichel o rame. Il platino è il materiale più utilizzato a causa della sua stabilità chimica e della sua precisa relazione resistenza-temperatura. La relazione tra la resistenza e la temperatura in un RTD di platino è descritta dalla legge di Callendar-Van Dusen, che si esprime come:
Rt = R0 * [1 + A*T + B*T2 + C*(T-100)*T3]
dove Rt è la resistenza a una temperatura T (in gradi Celsius), R0 è la resistenza a 0°C, e A, B, e C sono coefficienti che dipendono dal materiale dell’elemento resistivo.
Tipi di RTD
Esistono diversi tipi di RTD, classificati in base al numero di fili di connessione: a 2 fili, a 3 fili e a 4 fili. Ogni configurazione ha i suoi vantaggi e limitazioni in termini di precisione e complessità del circuito:
- RTD a 2 fili: Semplici da utilizzare, ma meno precisi poiché la resistenza dei cavi di collegamento influisce sulla misurazione.
- RTD a 3 fili: Migliorano l’accuratezza correggendo l’errore introdotto dalla resistenza dei cavi.
- RTD a 4 fili: Forniscono la massima precisione eliminando quasi completamente l’influenza della resistenza dei cavi.
Applicazioni degli RTD
Gli RTD trovano impiego in una vasta gamma di applicazioni grazie alla loro elevata precisione e affidabilità. Sono comuni in settori come il controllo dei processi industriali, la ricerca scientifica, e la misurazione della temperatura in ambienti estremi. Inoltre, sono spesso preferiti rispetto ai termocoppie quando è richiesta una misurazione della temperatura estremamente accurata e stabile nel tempo.
Vantaggi e Limitazioni degli RTD
I sensori di temperatura a resistenza presentano diversi vantaggi che ne fanno una scelta popolare in molte applicazioni. Tra questi, la loro alta precisione, la stabilità nel tempo, e la capacità di operare in un ampio intervallo di temperature. Tuttavia, esistono anche alcune limitazioni, come la loro relativa fragilità rispetto ad altri tipi di sensori di temperatura e il costo più elevato, specialmente per quelli in platino.
Considerazioni sulla Scelta di un RTD
Quando si sceglie un RTD, è importante considerare vari fattori come il range di temperatura richiesto, la precisione necessaria, il budget a disposizione e l’ambiente in cui il sensore sarà utilizzato. Per esempio, per applicazioni industriali robuste, un RTD con un involucro protettivo potrebbe essere la scelta migliore. Inoltre, la selezione della configurazione a 2, 3 o 4 fili dipenderà dalla precisione richiesta e dalla complessità del circuito che si può gestire.
Manutenzione e Calibrazione degli RTD
Per mantenere l’affidabilità e la precisione degli RTD, è fondamentale eseguire periodicamente la loro calibrazione. Con il tempo, anche i sensori di alta qualità possono deviare dalle loro specifiche a causa di fattori come lo stress meccanico o i cambiamenti ambientali. La calibrazione regolare assicura che le misurazioni rimangano accurate e affidabili.
Conclusione
In conclusione, i sensori di temperatura a resistenza sono strumenti essenziali per la misurazione precisa della temperatura in un’ampia varietà di applicazioni. La loro capacità di fornire misurazioni accurate e stabili li rende particolarmente adatti per applicazioni industriali, scientifiche e di ricerca. Sebbene esistano alcune limitazioni come il costo e la fragilità, i vantaggi offerti da questi sensori superano di gran lunga questi svantaggi. Considerando la giusta configurazione e mantenendo una manutenzione adeguata, gli RTD possono essere un componente affidabile e di lunga durata in qualsiasi sistema di misurazione della temperatura.
