Scopri i sensori di pressione a strain gauge: funzionamento, applicazioni e vantaggi tecnici per l’industria e la ricerca.
Cos’è un Sensore di Pressione a Strain Gauge
Il sensore di pressione a strain gauge è un dispositivo ampiamente utilizzato in vari settori, come l’ingegneria meccanica, l’aeronautica, e l’industria automobilistica, per misurare la pressione in un ambiente o su una superficie. Questa tecnologia si basa sulla proprietà di alcuni materiali di variare la loro resistenza elettrica quando sono sottoposti a deformazione o pressione. Questa caratteristica permette di trasformare una grandezza fisica, come la pressione, in un segnale elettrico misurabile.
Principio di Funzionamento

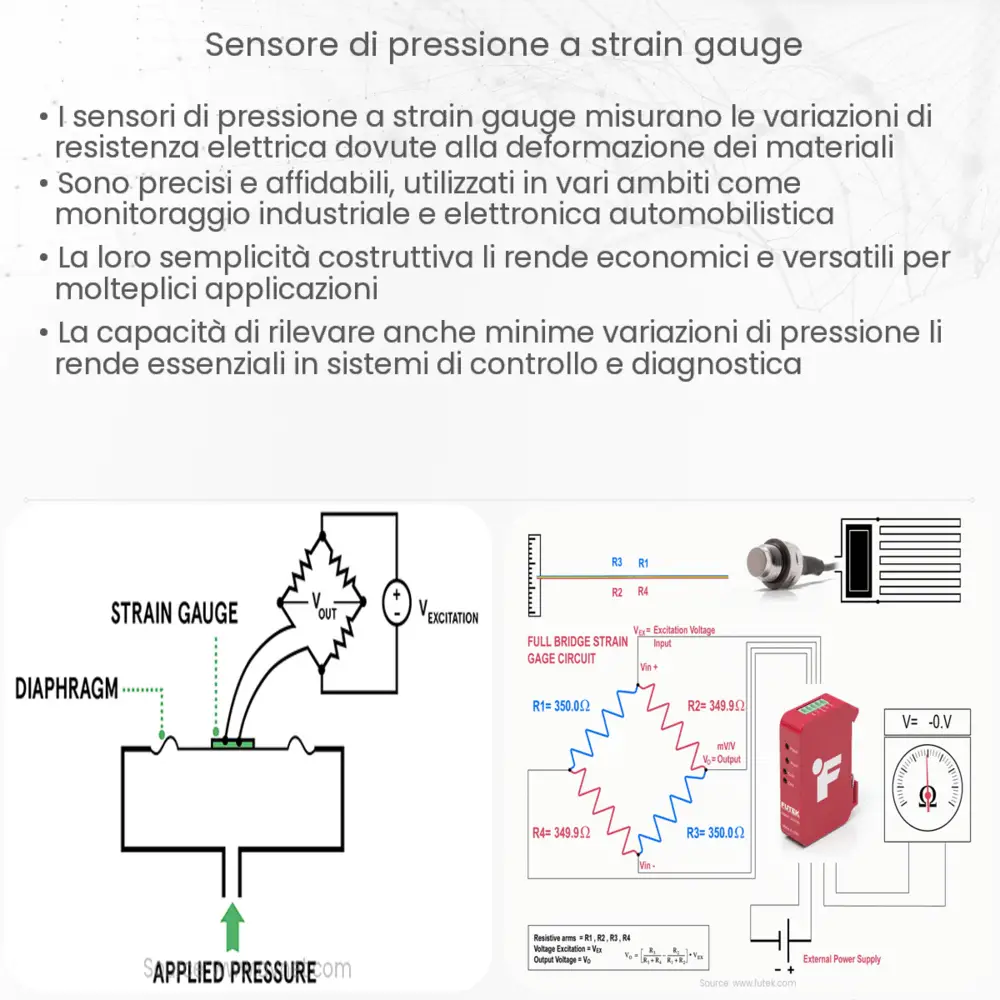

Il principio di funzionamento di un sensore a strain gauge si basa sull’effetto piezoresistivo. Quando un materiale conduttivo o semiconduttivo viene compresso o stirato, le sue dimensioni fisiche cambiano, causando una variazione della sua resistenza elettrica. Questo cambiamento di resistenza viene utilizzato per calcolare la deformazione e, di conseguenza, la pressione applicata. Il sensore di pressione a strain gauge è composto da una membrana elastica su cui sono applicati uno o più strain gauges. Quando la pressione viene applicata sulla membrana, essa si deforma, causando a sua volta la deformazione dei strain gauges e la variazione della loro resistenza elettrica.
Configurazione e Applicazioni
I sensori di pressione a strain gauge possono essere configurati in diverse modalità, come in ponte di Wheatstone, per aumentare la precisione e la sensibilità del sensore. Il ponte di Wheatstone è un circuito elettrico utilizzato per misurare piccole variazioni di resistenza. Si compone di quattro resistenze collegate a formare un quadrato, con uno strain gauge inserito in uno dei lati del quadrato. Questo permette di amplificare il segnale elettrico generato dalla variazione di resistenza, rendendo il sensore più sensibile e accurato.
Le applicazioni dei sensori di pressione a strain gauge sono molteplici. In ambito industriale, vengono utilizzati per monitorare la pressione in serbatoi e impianti, mentre in ingegneria civile sono impiegati per monitorare lo stress strutturale su ponti e edifici. In medicina, trovano applicazione nella misurazione della pressione sanguigna e in apparecchiature diagnostiche.
Caratteristiche e Vantaggi
I sensori di pressione a strain gauge presentano diverse caratteristiche vantaggiose. Sono noti per la loro alta precisione e sensibilità, anche in condizioni di piccole variazioni di pressione. La loro robustezza li rende adatti per l’uso in ambienti difficili, come quelli con alte temperature o in presenza di vibrazioni. Inoltre, la loro capacità di fornire misure accurate e affidabili li rende indispensabili in applicazioni critiche, come nei sistemi di sicurezza automobilistica o nei dispositivi medici.
Considerazioni Tecniche
Nonostante i molti vantaggi, l’utilizzo dei sensori di pressione a strain gauge richiede alcune considerazioni tecniche. È fondamentale una corretta calibrazione e installazione per garantire la massima accuratezza delle misurazioni. Inoltre, i sensori devono essere protetti da influenze esterne come umidità e interferenze elettromagnetiche, che potrebbero alterare le misurazioni. La selezione del materiale giusto per lo strain gauge è cruciale per garantire una risposta adeguata alle diverse condizioni ambientali e operative.
Conclusioni
In conclusione, il sensore di pressione a strain gauge rappresenta una tecnologia chiave in numerosi campi, dalla ricerca scientifica all’industria, grazie alla sua precisione, affidabilità e versatilità. La sua capacità di trasformare le variazioni fisiche in segnali elettrici misurabili lo rende essenziale per il monitoraggio e il controllo in molti processi. Sebbene richieda considerazioni tecniche specifiche, il suo impiego continua a espandersi, con nuove applicazioni che emergono all’avanguardia dell’innovazione tecnologica. L’evoluzione continua di questi sensori promette di apportare ulteriori miglioramenti nelle misure di pressione, contribuendo significativamente a diversi settori industriali e di ricerca.
