Cos’è un Relè e Come Funziona

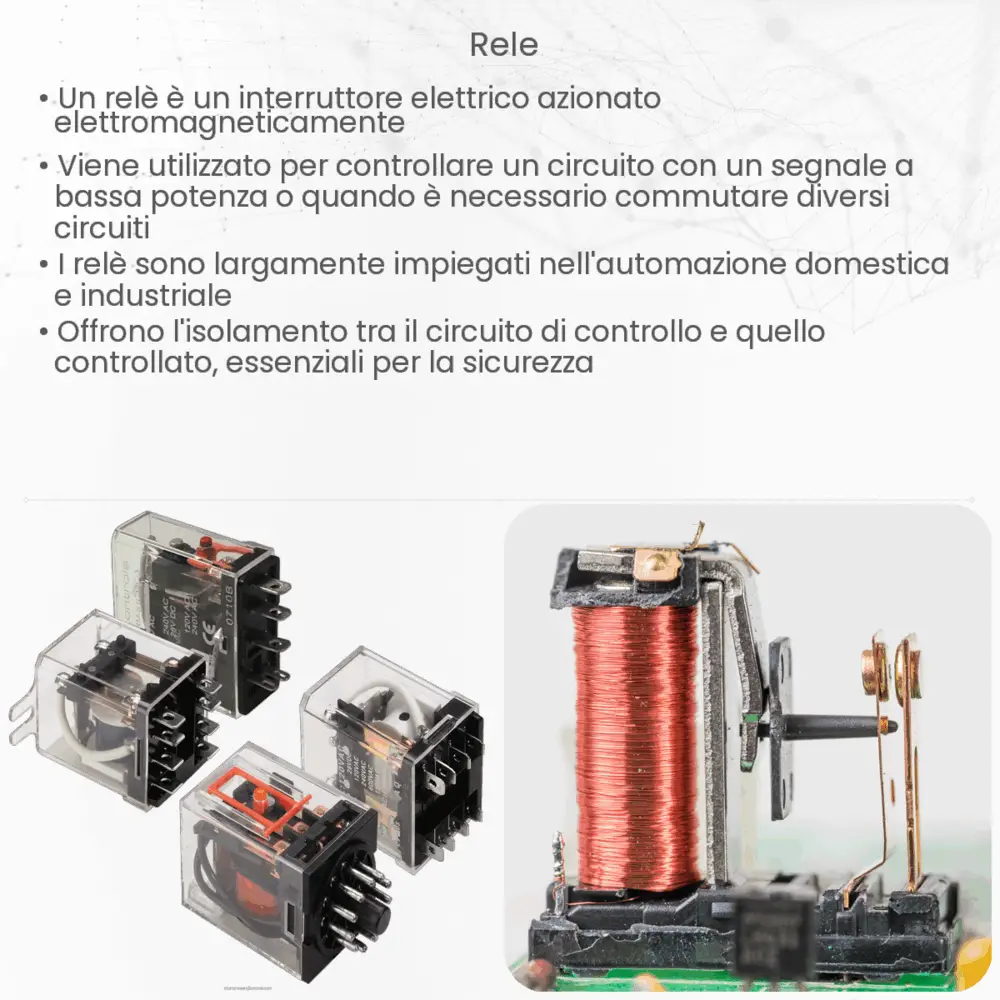

Un relè è un dispositivo elettromeccanico che viene utilizzato per controllare un circuito con un segnale a bassa potenza, o per commutare più circuiti con un singolo segnale. È costituito principalmente da una bobina, un armatura (un tipo di interruttore) e uno o più contatti. Il principio di funzionamento di un relè si basa sull’uso dell’elettromagnetismo per aprire o chiudere i contatti elettrici.
Principio di Funzionamento
Quando una corrente elettrica passa attraverso la bobina del relè, genera un campo magnetico. Questo campo magnetico attrae l’armatura verso di sé, causando il movimento dei contatti. I contatti possono essere di tipo normalmente aperto (NO) o normalmente chiuso (NC). In posizione di riposo, un contatto NO è aperto e non consente il passaggio della corrente, mentre un contatto NC è chiuso e consente il passaggio della corrente. Quando la bobina è energizzata, i contatti cambiano stato, permettendo o interrompendo il flusso di corrente nel circuito controllato.
Applicazioni dei Relè
I relè trovano impiego in una vasta gamma di applicazioni, dalla commutazione di segnali in apparecchiature di telecomunicazione alla gestione di carichi elevati in sistemi di automazione industriale. Sono particolarmente utili in situazioni dove è necessario controllare un circuito ad alta potenza con un segnale a bassa tensione. Esempi comuni includono l’accensione delle luci, il controllo dei motori e la gestione dei sistemi di riscaldamento, ventilazione e aria condizionata (HVAC).
Vantaggi dei Relè
I relè offrono diversi vantaggi, tra cui la capacità di lavorare con correnti alte e basse, la protezione dei circuiti mediante l’isolamento tra circuito di controllo e circuito controllato, e la flessibilità di utilizzo in diversi tipi di applicazioni. Inoltre, grazie alla loro semplicità costruttiva, i relè sono dispositivi affidabili e relativamente economici.
Tipologie di Relè
Esistono diverse tipologie di relè, ognuna adatta a specifiche applicazioni. I relè elettromeccanici sono i più tradizionali e funzionano come descritto precedentemente. I relè a stato solido (SSR) sono un’altra tipologia, che utilizza componenti elettronici per commutare i circuiti senza parti mobili, offrendo una maggiore affidabilità e una durata più lunga. I relè reed sono invece costituiti da contatti in un tubo sigillato riempito di gas inerte, che vengono azionati da un campo magnetico esterno.
Considerazioni sull’Uso dei Relè
Sebbene i relè siano dispositivi estremamente utili, la loro selezione e utilizzo richiedono attenzione. È importante considerare la tensione e la corrente di commutazione, la vita utile prevista, la frequenza di commutazione, e le condizioni ambientali in cui il relè opererà. Inoltre, per applicazioni critiche, può essere necessario selezionare relè con caratteristiche specifiche, come quelli a prova di scoppio o quelli progettati per funzionare in ambienti ad alta temperatura.
Conclusioni
In conclusione, i relè sono componenti indispensabili nell’ambito dell’elettronica e dell’elettrotecnica, grazie alla loro capacità di controllare circuiti ad alta potenza con segnali a bassa tensione, oltre alla loro flessibilità di impiego in una vasta gamma di applicazioni. Dalle applicazioni domestiche all’industria pesante, i relè svolgono un ruolo cruciale nel garantire il funzionamento sicuro e affidabile dei sistemi elettronici. La scelta del relè appropriato per un’applicazione specifica richiede una comprensione chiara delle sue caratteristiche tecniche e delle condizioni operative. Con la giusta selezione e manutenzione, i relè possono offrire prestazioni eccellenti e contribuire significativamente all’efficienza e alla sicurezza dei sistemi elettrici.
