Scopri come i regolatori di tensione in serie garantiscono stabilità e protezione per i tuoi dispositivi, essenziali per applicazioni elettroniche precise.

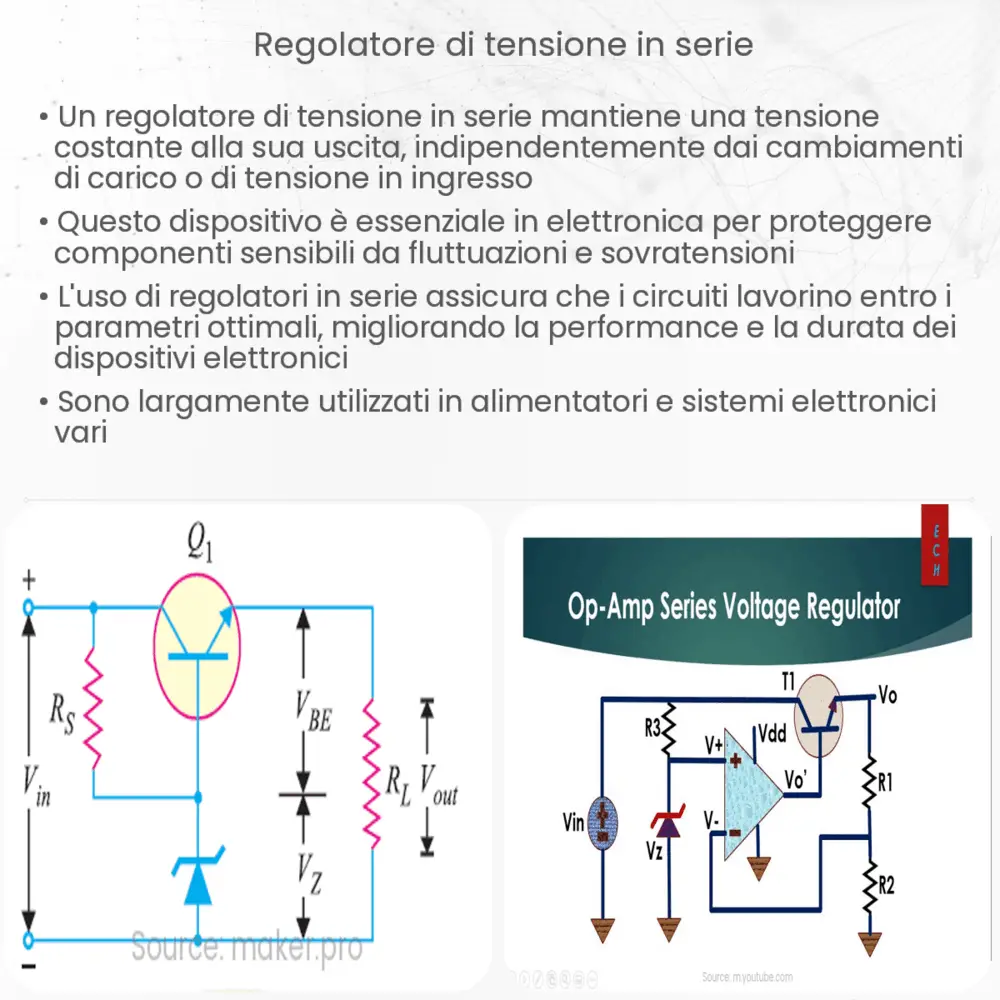

Cos’è un regolatore di tensione in serie
Un regolatore di tensione in serie è un componente elettronico fondamentale per garantire che un dispositivo riceva una tensione costante, indipendentemente dalle variazioni di tensione dell’alimentazione o dal carico. Questo tipo di regolatore si inserisce direttamente nel percorso della corrente tra l’alimentazione e il carico, regolando la tensione erogata attraverso la variazione della propria resistenza interna.
Principio di funzionamento
Il funzionamento del regolatore di tensione in serie si basa sulla legge di Ohm e sui principi del controllo in feedback negativo. Quando la tensione di ingresso o il carico variano, il circuito di controllo del regolatore aggiusta la resistenza interna per mantenere costante la tensione di uscita. La formula fondamentale che descrive il comportamento di un regolatore di tensione è: Vout = Vin – Iload * Rint, dove Vout è la tensione di uscita, Vin la tensione di ingresso, Iload la corrente di carico e Rint la resistenza interna del regolatore.
Vantaggi dell’utilizzo
I regolatori di tensione in serie offrono diversi vantaggi, tra cui una buona efficienza energetica per piccoli carichi e una semplice implementazione. Inoltre, forniscono una protezione efficace contro le sovratensioni, limitando la tensione fornita al dispositivo. La loro capacità di fornire una tensione di uscita stabile li rende ideali per alimentare circuiti sensibili, dove una tensione costante è cruciale per il funzionamento affidabile del dispositivo.
Applicazioni comuni
Questi regolatori trovano impiego in una vasta gamma di applicazioni elettroniche, inclusi sistemi di alimentazione per computer, dispositivi portatili, e circuiti integrati che richiedono tensioni stabili e precise. Sono particolarmente utili in ambienti con grandi variazioni di tensione di alimentazione o quando si devono alimentare componenti sensibili all’interno di un dispositivo elettronico.
Tipologie di regolatori di tensione in serie
Esistono diverse tipologie di regolatori di tensione in serie, ognuna adatta a specifiche esigenze di applicazione. I regolatori lineari sono i più semplici e sono preferiti per le loro uscite estremamente stabili e il basso rumore. Tuttavia, la loro efficienza diminuisce con l’aumentare del divario tra tensione di ingresso e di uscita. I regolatori LDO (Low Dropout) rappresentano una sottocategoria che minimizza la differenza tra la tensione di ingresso e quella di uscita necessaria per mantenere la regolazione, offrendo così maggiore efficienza in scenari con piccole differenze di tensione.
Considerazioni nella scelta di un regolatore
La selezione di un regolatore di tensione in serie appropriato richiede la considerazione di diversi fattori, inclusi il range di tensioni di ingresso e uscita, la corrente massima di carico, l’efficienza energetica desiderata e la tolleranza alla variazione di tensione di uscita. È inoltre importante valutare il costo e la dimensione del regolatore in relazione al contesto di applicazione.
Limitazioni
Nonostante i numerosi vantaggi, i regolatori di tensione in serie presentano alcune limitazioni. Ad esempio, la dissipazione di potenza sotto forma di calore aumenta con l’incremento della corrente di carico e della differenza tra tensione di ingresso e di uscita, richiedendo in alcuni casi l’uso di dissipatori di calore. Inoltre, non sono l’opzione più efficiente per applicazioni che richiedono una grande differenza tra tensione di ingresso e uscita o per carichi elevati.
Conclusion
I regolatori di tensione in serie sono componenti elettronici essenziali per garantire la stabilità della tensione in numerosi dispositivi e applicazioni. Offrono vantaggi significativi come l’efficienza energetica, la protezione da sovratensioni e la capacità di fornire tensioni di uscita stabili. Tuttavia, la scelta del regolatore più adatto deve essere fatta con attenzione, considerando i requisiti specifici dell’applicazione e le limitazioni intrinseche di questi dispositivi. Nonostante alcune sfide, l’uso di regolatori di tensione in serie continua a essere una soluzione affidabile e versatile per la gestione dell’alimentazione elettrica.
