Scopri il funzionamento, le applicazioni e come scegliere il diodo Zener per regolare la tensione nei tuoi circuiti elettronici in modo efficace.
Cos’è un Regolatore di Tensione a Diodo Zener
Il regolatore di tensione a diodo Zener è un componente elettronico fondamentale usato per mantenere una tensione costante ai capi di un carico, indipendentemente dalle variazioni di tensione in ingresso o dai cambiamenti di corrente che scorrono attraverso il circuito. Questo dispositivo sfrutta le proprietà di breakdown del diodo Zener, un fenomeno elettrico che si verifica quando una tensione inversa applicata al diodo supera un certo valore, detto tensione di Zener, permettendo al diodo di condurre corrente in direzione inversa senza danneggiarsi.
Una volta raggiunta la tensione di Zener, il diodo inizia a condurre corrente in senso inverso, mantenendo così la tensione ai suoi capi quasi costante anche se la corrente che lo attraversa varia significativamente. Questa caratteristica rende il diodo Zener un eccellente regolatore di tensione, particolarmente utile in molti circuiti elettronici dove è necessaria una tensione stabile.
Principio di Funzionamento
Il principio di funzionamento del regolatore di tensione a diodo Zener si basa sulla sua capacità di operare nella regione di breakdown senza subire danni. Quando la tensione inversa applicata al diodo Zener supera la tensione di Zener, il diodo conduce corrente in direzione inversa. Questo processo stabilizza la tensione ai capi del diodo, che rimane pressoché costante a valori di corrente compresi tra il minimo e il massimo specificato dal produttore, noto come intervallo di regolazione.

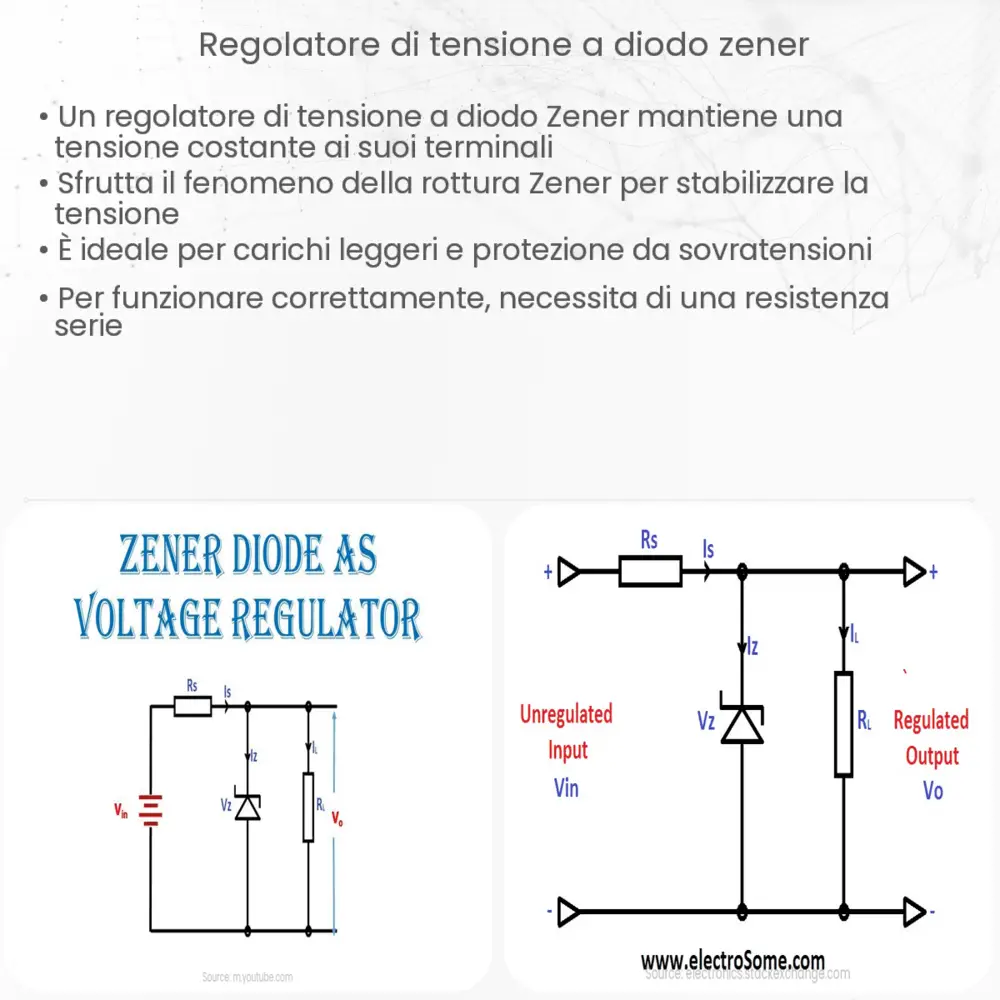

Per utilizzare efficacemente un diodo Zener come regolatore di tensione, è necessario inserirlo in parallelo al carico che si desidera proteggere, con un resistore in serie per limitare la corrente attraverso il diodo. La dimensione di questo resistore è cruciale per il corretto funzionamento del circuito, in quanto deve permettere al diodo di operare nella sua regione di breakdown senza superare la massima corrente consentita.
La formula per calcolare la resistenza necessaria (Rserie) è la seguente:
dove Vin è la tensione di ingresso, VZ è la tensione di Zener e IZ è la corrente di Zener desiderata.
Applicazioni del Diodo Zener
Le applicazioni dei regolatori di tensione a diodo Zener sono molteplici e variano dai semplici circuiti di alimentazione a dispositivi più complessi come i sistemi di comunicazione, i circuiti di protezione e i sistemi di controllo. Tra le applicazioni più comuni troviamo:
Oltre a queste, il diodo Zener trova impiego in applicazioni di generazione di rumore, in circuiti di clipping e clamping per la modifica dei segnali, e come elementi sensori nella rilevazione di temperatura, grazie alla loro caratteristica di variazione della tensione di Zener con la temperatura.
Considerazioni nella Scelta di un Diodo Zener
La selezione di un diodo Zener per un’applicazione specifica richiede attenzione a diversi parametri critici, tra cui:
La comprensione di questi parametri è fondamentale per garantire l’affidabilità e l’efficienza del circuito di regolazione.
Conclusione
Il regolatore di tensione a diodo Zener è uno strumento versatile e affidabile per il mantenimento di una tensione stabile in una vasta gamma di applicazioni elettroniche. Grazie alla sua semplicità di implementazione e alla sua capacità di proteggere i circuiti da variazioni indesiderate di tensione, il diodo Zener rappresenta una soluzione economica ed efficace per molti problemi di regolazione della tensione. Considerando le numerose applicazioni e i benefici offerti, la scelta e l’uso appropriati del diodo Zener possono significativamente migliorare le prestazioni e la sicurezza dei circuiti elettronici.
Per ottenere i migliori risultati, è importante selezionare il diodo Zener più adatto in base ai requisiti specifici dell’applicazione, tenendo conto della tensione di Zener, della potenza massima, della resistenza dinamica e della gamma di corrente di regolazione. In definitiva, una comprensione approfondita del funzionamento e delle caratteristiche del diodo Zener consente agli ingegneri e ai tecnici di sfruttare appieno le sue capacità per creare circuiti più robusti e affidabili.
