Cos’è un Raddrizzatore a Onda Intera con Presa Centrale
Il raddrizzatore a onda intera con presa centrale è un componente elettronico utilizzato per convertire la corrente alternata (AC) in corrente continua (DC). È una configurazione comunemente impiegata in svariati dispositivi elettronici, grazie alla sua efficienza e semplicità. Questo tipo di raddrizzatore utilizza un trasformatore con un avvolgimento secondario dotato di una presa centrale e due diodi.
Principio di Funzionamento
Il funzionamento del raddrizzatore a onda intera con presa centrale si basa sull’uso di due diodi che conducono corrente in momenti alternati del ciclo di AC. Il trasformatore con presa centrale fornisce due tensioni uguali e opposte rispetto al punto centrale. Durante la semionda positiva dell’AC, un diodo conduce mentre l’altro è in interdizione, e viceversa durante la semionda negativa. Ciò permette di utilizzare entrambe le semionde del segnale AC, a differenza del raddrizzatore a semionda, che ne utilizza solo una.
Vantaggi del Raddrizzatore a Onda Intera con Presa Centrale
- Maggiore Efficienza: Utilizzando entrambe le semionde dell’AC, il raddrizzatore a onda intera con presa centrale è più efficiente rispetto a quello a semionda.
- Minore Ondulazione di Uscita: La tensione di uscita presenta un’ondulazione (ripple) inferiore, rendendola più stabile e prevedibile.
- Facilità di Implementazione: La configurazione con presa centrale è relativamente semplice da realizzare e non richiede componenti complessi.
Applicazioni
Le applicazioni del raddrizzatore a onda intera con presa centrale sono molteplici, spaziando dall’alimentazione di circuiti elettronici a bassa tensione, all’uso in sistemi di alimentazione per dispositivi audio e video, e in alcuni tipi di caricabatterie. La sua capacità di fornire una tensione continua stabile lo rende ideale in contesti dove è richiesta una corrente di qualità e senza grandi variazioni di tensione.
In conclusione, il raddrizzatore a onda intera con presa centrale è una soluzione efficace e versatile per la conversione di corrente alternata in corrente continua. Grazie alla sua semplicità di realizzazione e alla qualità della tensione di uscita, è una scelta ottimale per una vasta gamma di applicazioni elettroniche.
Dettagli Tecnici del Raddrizzatore a Onda Intera con Presa Centrale

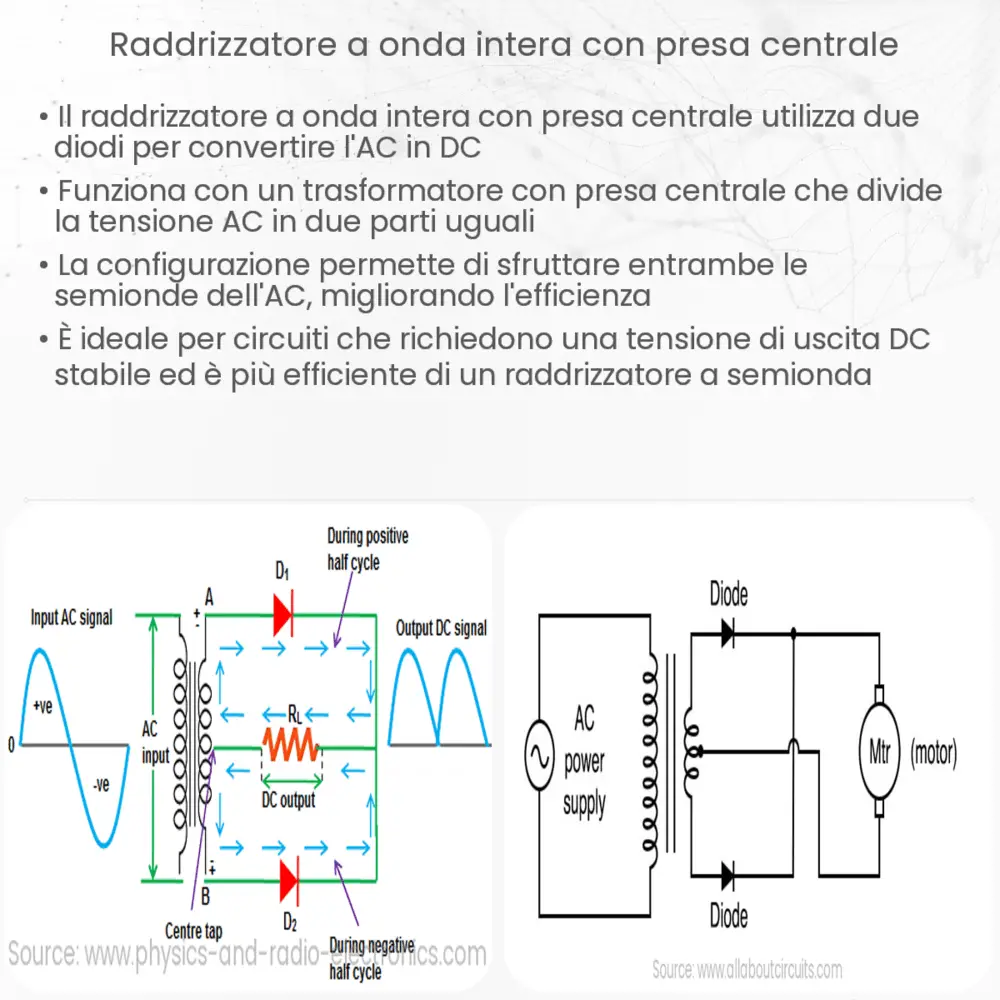

Per comprendere meglio il funzionamento del raddrizzatore a onda intera con presa centrale, è utile analizzare il suo comportamento durante i diversi cicli della corrente alternata. Durante la semionda positiva, il diodo D1 conduce mentre D2 è in interdizione, permettendo il passaggio della corrente attraverso una metà del trasformatore. Durante la semionda negativa, invece, D2 conduce e D1 non conduce, utilizzando l’altra metà del trasformatore. Questo processo consente di raddrizzare entrambe le semionde di ingresso dell’AC.
Formula di Calcolo della Tensione di Uscita
La tensione di uscita DC di un raddrizzatore a onda intera con presa centrale può essere approssimativamente calcolata con la formula:
VDC ≈ (2 * Vm / π) – (2 * VD)
dove VDC è la tensione di uscita DC, Vm è il valore massimo della tensione AC in ingresso e VD è la caduta di tensione sui diodi.
Considerazioni sui Componenti
La scelta dei diodi è cruciale per il corretto funzionamento del raddrizzatore. È importante selezionare diodi in grado di sopportare la tensione inversa massima del circuito e una corrente adeguata alle esigenze del carico. Inoltre, il trasformatore deve essere dimensionato per gestire la tensione e la corrente richieste dall’applicazione specifica.
Conclusione
Il raddrizzatore a onda intera con presa centrale rappresenta una soluzione efficace per molteplici applicazioni dove è richiesta una conversione da corrente alternata a corrente continua. La sua capacità di sfruttare entrambe le semionde dell’AC lo rende più efficiente rispetto ai raddrizzatori a semionda. Inoltre, la ridotta ondulazione di uscita e la relativa facilità di implementazione lo rendono preferibile in molti contesti elettronici. Tuttavia, è importante una corretta selezione e dimensionamento dei componenti per garantire la massima efficienza e affidabilità. In conclusione, il raddrizzatore a onda intera con presa centrale è un componente fondamentale in molti dispositivi elettronici, combinando efficienza e semplicità in un’unica soluzione versatile.
