Oscillatori di Hartley

Scopri l’oscillatore di Hartley: il suo funzionamento, applicazioni e vantaggi. Una guida essenziale per gli appassionati di elettronica.

Cos’è l’Oscillatore di Hartley?

L’Oscillatore di Hartley, inventato da Ralph Hartley nel 1915, è un tipo di oscillatore elettronico che produce onde sinusoidali. Questo dispositivo è fondamentale nella generazione di segnali RF (Radio Frequenza) e viene spesso utilizzato in radio trasmettitori e circuiti di comunicazione. La caratteristica distintiva dell’oscillatore di Hartley è il suo circuito di sintonizzazione, che utilizza un induttore diviso per controllare la frequenza del segnale oscillante.

Principio di Funzionamento

Il funzionamento dell’oscillatore di Hartley si basa sul principio della retroazione positiva. In termini semplici, una parte del segnale di uscita viene re-iniettata nell’ingresso in modo da mantenere l’oscillazione. La frequenza di oscillazione è determinata principalmente dall’induttore diviso e da un condensatore, formando così un circuito LC (Induttore-Condensatore).

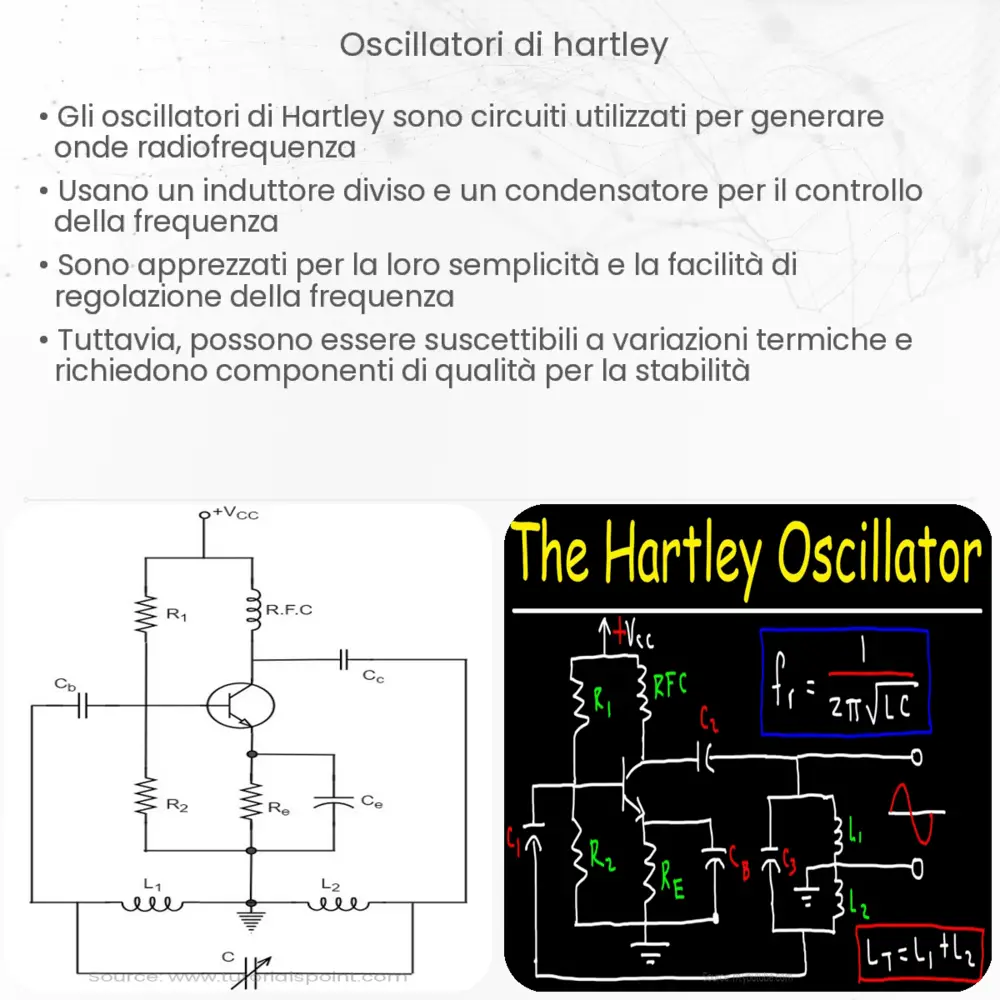

Struttura del Circuito

Il cuore dell’oscillatore di Hartley è composto da:

• Induttore Diviso: È l’elemento distintivo dell’oscillatore di Hartley. L’induttore è solitamente diviso in due parti, L₁ e L₂, che possono essere fisicamente separate o avvolte insieme. Questa divisione permette di controllare facilmente la frequenza di oscillazione.
• Condensatore: Insieme all’induttore diviso, il condensatore forma il circuito di risonanza LC che determina la frequenza del segnale oscillante.
• Transistor o Valvola Termoionica: Utilizzato come elemento amplificante, per fornire il guadagno necessario affinché il circuito possa sostenere le oscillazioni.

Formula della Frequenza di Oscillazione

La frequenza di oscillazione dell’oscillatore di Hartley è data dalla formula:

\[ f = \frac{1}{2\pi\sqrt{(L_{1} + L_{2}) \cdot C}} \]

dove:

• \( f \) è la frequenza di oscillazione,
• \( L_{1} \) e \( L_{2} \) sono le induttanze delle due parti dell’induttore diviso,
• \( C \) è la capacità del condensatore,
• \( \pi \) è la costante Pi.

Questa formula mostra come la frequenza di oscillazione dipenda direttamente dai valori dell’induttore e del condensatore, offrendo un controllo preciso sulla frequenza del segnale generato.

Applicazioni dell’Oscillatore di Hartley

L’oscillatore di Hartley trova ampio utilizzo in diversi ambiti dell’elettronica, grazie alla sua capacità di generare frequenze stabili e controllabili. Alcune delle sue applicazioni principali includono:

• Radio Trasmettitori: L’oscillatore di Hartley è spesso utilizzato nei trasmettitori radio per generare la frequenza portante.
• Circuiti di Comunicazione: Nella trasmissione e ricezione di segnali, l’oscillatore di Hartley può essere impiegato per stabilizzare la frequenza dei segnali.
• Sistemi di Test e Misura: Viene usato in strumenti di test come generatori di segnale e oscilloscopi per fornire un riferimento di frequenza preciso.

Vantaggi e Limitazioni

Ogni circuito ha i suoi punti di forza e debolezze, e l’oscillatore di Hartley non fa eccezione:

• Vantaggi:
  • Facilità di sintonizzazione della frequenza attraverso l’ajustamento dell’induttore.
  • Semplicità di costruzione e basso costo dei componenti.
  • Stabilità relativa della frequenza di oscillazione.
• Limitazioni:
  • Possibili variazioni di frequenza dovute a cambiamenti di temperatura o altre condizioni ambientali.
  • Non è l’ideale per frequenze molto alte a causa delle limitazioni fisiche e delle perdite nei componenti.

Conclusione

L’oscillatore di Hartley rimane uno strumento fondamentale nel campo dell’elettronica, grazie alla sua semplicità di design e alla capacità di produrre frequenze stabili e facilmente controllabili. Sebbene possa avere alcune limitazioni, specialmente in contesti ad alta frequenza, la sua affidabilità, economicità e facilità di implementazione lo rendono una scelta popolare per una varietà di applicazioni, dalla radiotrasmissione alla strumentazione di test. La comprensione del suo funzionamento e delle sue capacità può essere molto utile per ingegneri e appassionati di elettronica che desiderano esplorare il mondo affascinante delle onde radio e dei circuiti oscillanti.
