Scopri i moltiplicatori di tensione: dal funzionamento ai tipi, applicazioni e considerazioni future. Una guida essenziale per ingegneri e appassionati.
Cosa sono i Moltiplicatori di Tensione
Un moltiplicatore di tensione è un circuito elettronico che converte una tensione d’ingresso in una tensione d’uscita più elevata. Tipicamente costituito da una serie di diodi e condensatori, questi circuiti sono largamente utilizzati in applicazioni dove è necessaria una tensione elevata a partire da una fonte a tensione più bassa, come nei tubi a raggi X, nella televisione, e in altri dispositivi elettronici.

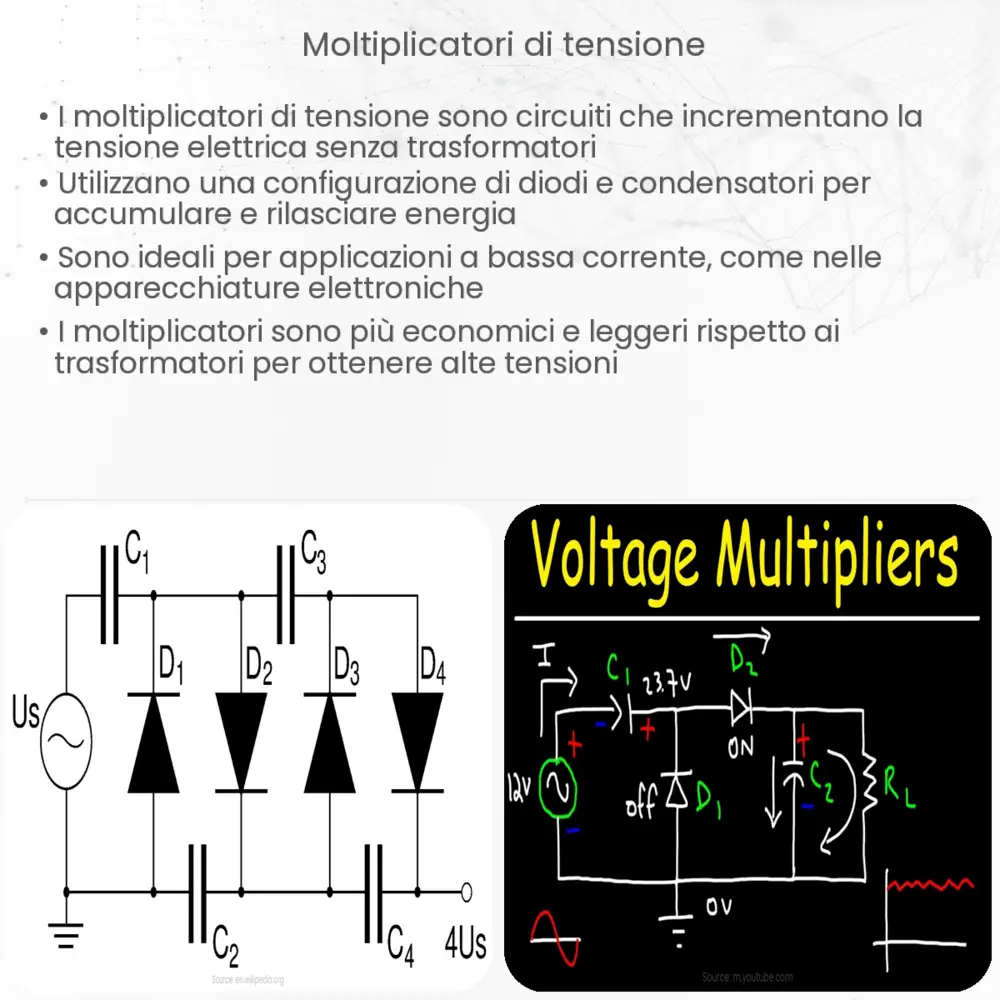

Principio di Funzionamento
Il funzionamento dei moltiplicatori di tensione si basa sulla capacità dei condensatori di accumulare carica elettrica e sulla proprietà dei diodi di permettere il flusso di corrente in una sola direzione. Durante il primo semiciclo positivo dell’onda d’ingresso, un condensatore si carica attraverso un diodo. Nel semiciclo successivo, la tensione d’ingresso si somma alla tensione del condensatore caricato, permettendo di caricare un secondo condensatore a una tensione doppia rispetto a quella di ingresso. Ripetendo questo processo attraverso più stadi, è possibile ottenere una tensione di uscita multipla rispetto a quella di ingresso.
Tipi di Moltiplicatori di Tensione
I moltiplicatori di tensione possono essere classificati in base al numero di stadi o al tipo di configurazione, come moltiplicatori di tipo Cockcroft-Walton, di tipo Villard o di tipo Delon. Ogni configurazione ha le sue specifiche applicazioni, vantaggi e limitazioni. Il moltiplicatore di Cockcroft-Walton, per esempio, è noto per la sua capacità di generare alte tensioni con un’efficienza relativamente alta e viene spesso utilizzato negli acceleratori di particelle e nei dispositivi di imaging medico.
Applicazioni dei Moltiplicatori di Tensione
Le applicazioni dei moltiplicatori di tensione sono molteplici e variano in diversi campi dell’elettronica e della fisica. Oltre agli usi già menzionati, trovano impiego in alimentatori per laser, in sistemi di telecomunicazioni, nella generazione di alte tensioni per esperimenti di fisica e in molti altri dispositivi che richiedono tensioni elevate.
Considerazioni sui Moltiplicatori di Tensione
Nonostante i moltiplicatori di tensione offrano il vantaggio di poter generare alte tensioni senza l’uso di trasformatori pesanti e ingombranti, presentano alcune limitazioni. La principale è rappresentata dalla corrente di uscita relativamente bassa, che li rende inadatti per applicazioni che richiedono elevate correnti. Inoltre, l’efficienza del circuito tende a diminuire con l’aumento del numero di stadi, a causa delle perdite nei diodi e nei condensatori.
Un altro aspetto da considerare è la gestione della sicurezza. Le alte tensioni generate possono essere pericolose, quindi è cruciale adottare adeguate misure di protezione e isolamento per prevenire incidenti. Inoltre, la selezione dei componenti deve essere fatta con cura, scegliendo diodi e condensatori che possano sopportare le tensioni e le correnti in gioco.
Il futuro dei Moltiplicatori di Tensione
Con l’avanzamento della tecnologia e l’innovazione nei materiali e nei componenti elettronici, i moltiplicatori di tensione continuano a evolversi. La ricerca si sta concentrando sul miglioramento dell’efficienza, sulla riduzione delle dimensioni e dei costi, e sull’aumento della sicurezza. Questi progressi potrebbero espandere ulteriormente le applicazioni dei moltiplicatori di tensione, rendendoli ancora più versatili e adatti a nuove applicazioni in campi emergenti.
Conclusione
I moltiplicatori di tensione rappresentano una soluzione efficace e versatile per la generazione di alte tensioni in una vasta gamma di applicazioni. Nonostante alcune limitazioni, come la corrente di uscita bassa e le sfide legate alla sicurezza, il loro ruolo nell’elettronica moderna è indiscutibile. Grazie alle continue innovazioni nel campo dei componenti elettronici, è probabile che vedremo moltiplicatori di tensione sempre più efficienti, compatti e sicuri, capaci di soddisfare le crescenti esigenze di apparecchiature elettroniche avanzate. In definitiva, la comprensione e l’impiego dei moltiplicatori di tensione rimangono essenziali per ingegneri e progettisti che lavorano al confine della tecnologia elettronica.
