Cos’è un Induttore a Piombo Assiale?

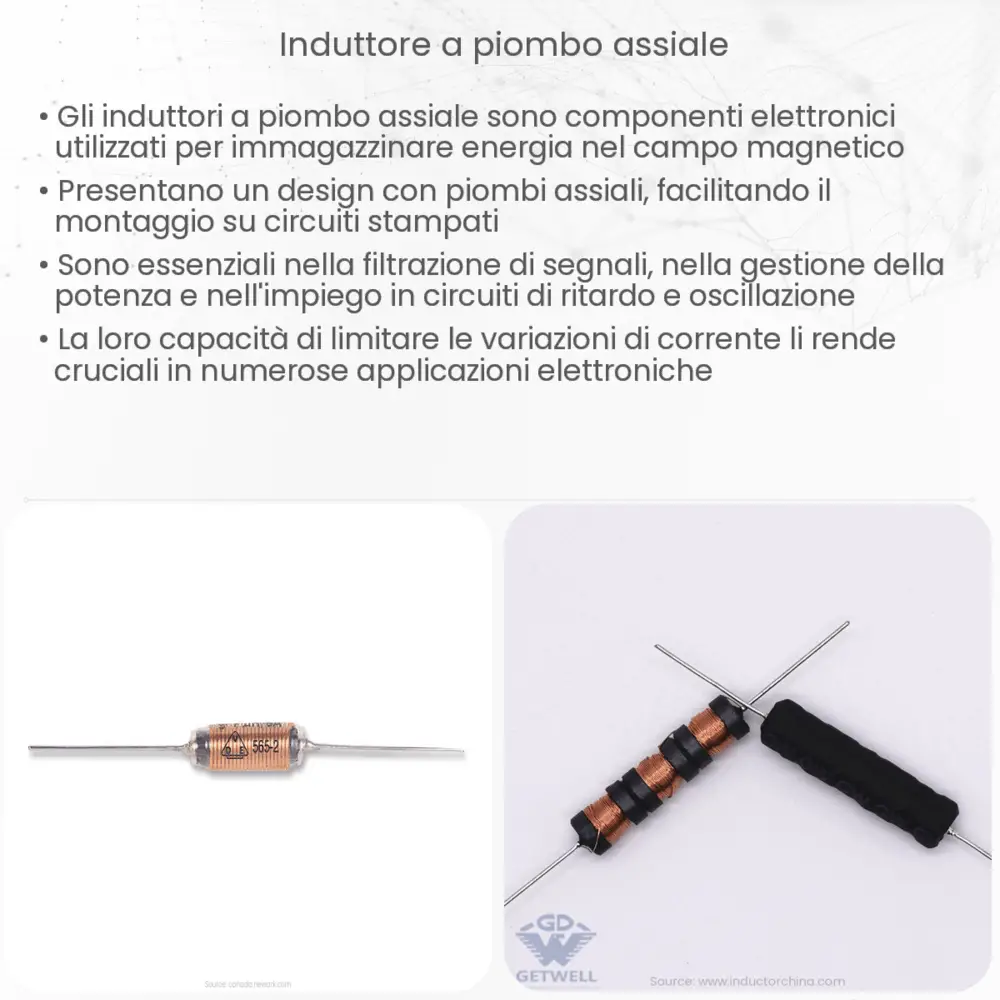

Un induttore a piombo assiale è un componente passivo utilizzato in circuiti elettronici. Il suo ruolo principale è quello di immagazzinare energia sotto forma di campo magnetico quando viene attraversato da una corrente elettrica. Questi induttori sono caratterizzati dai loro terminali a forma di filo, disposti in linea con l’asse del componente, da qui il nome “assiale”.
Struttura e Funzionamento
Tipicamente, un induttore a piombo assiale è composto da un nucleo magnetico su cui viene avvolto un filo conduttore. La capacità di un induttore di immagazzinare energia è espressa in henry (H), che dipende dal numero di spire del filo e dal tipo di nucleo utilizzato. Il principio di funzionamento si basa sulla legge di Faraday, secondo cui un cambiamento del flusso magnetico all’interno di un circuito genera una forza elettromotrice (FEM).
La relazione tra la corrente che attraversa l’induttore (I) e il flusso magnetico (Φ) è data da:
\[ Φ = L * I \]
dove \( L \) rappresenta l’induttanza dell’induttore.
Applicazioni
Gli induttori a piombo assiale trovano impiego in una vasta gamma di applicazioni elettroniche. Sono utilizzati nei filtri di circuiti audio per bloccare frequenze indesiderate, in trasformatori per trasferire energia tra circuiti e in circuiti di alimentazione per gestire transitori di corrente. Un altro uso comune è nei circuiti di commutazione, dove l’induttore può limitare picchi di corrente e fornire una commutazione più fluida.
Selezione e Caratteristiche
La scelta di un induttore a piombo assiale dipende da diversi fattori, tra cui la corrente nominale, la resistenza in serie, la frequenza di lavoro e la tolleranza. È importante selezionare un induttore con un valore di induttanza adatto all’applicazione specifica. Inoltre, la resistenza in serie dell’induttore può influenzare l’efficienza del circuito, mentre la capacità parassita può limitare la risposta in frequenza.
Un aspetto fondamentale nella progettazione di circuiti che includono induttori a piombo assiale è la gestione delle perdite magnetiche, specialmente a frequenze elevate. Queste perdite sono causate principalmente dall’isteresi del nucleo e dalla corrente parassita nel conduttore. La scelta del materiale del nucleo e la geometria del filo possono aiutare a minimizzare queste perdite.
Tipi di Nuclei e Materiali
Esistono diversi tipi di nuclei utilizzati negli induttori a piombo assiale, ognuno con caratteristiche specifiche che influenzano le prestazioni. I nuclei in ferrite sono comuni per applicazioni ad alta frequenza, grazie alla loro bassa perdita magnetica. Nuclei in ferro silicio sono usati per applicazioni a bassa frequenza, offrendo una buona saturazione magnetica. Altri materiali includono il ferro al nichel e il ferro al cobalto, scelti per le loro proprietà magnetiche specifiche.
Dimensionamento e Tolleranze
Il dimensionamento dell’induttore è un altro fattore cruciale. Un induttore più grande può gestire maggiori correnti e avere un valore di induttanza più alto, ma a scapito di dimensioni e peso maggiori. Inoltre, le tolleranze degli induttori variano in base alla loro qualità e applicazione. Induttori di precisione con tolleranze strette sono necessari in circuiti sensibili, come quelli di comunicazione o di misura.
Considerazioni di Progettazione
Nella progettazione di circuiti che incorporano induttori a piombo assiale, è fondamentale considerare l’ambiente operativo. Fattori come temperatura, umidità e vibrazioni possono influenzare le prestazioni dell’induttore. Inoltre, la disposizione fisica dell’induttore nel circuito può influenzare le sue caratteristiche a causa dell’accoppiamento magnetico con componenti vicini.
Integrazione con Altri Componenti
Spesso gli induttori a piombo assiale sono integrati con altri componenti elettronici per formare moduli funzionali. Ad esempio, possono essere combinati con condensatori per creare filtri LC, utilizzati per controllare le frequenze in un segnale. Inoltre, possono far parte di circuiti risonanti in trasmettitori e ricevitori radio, dove la qualità dell’induttore è cruciale per le prestazioni complessive del sistema.
Conclusione
Gli induttori a piombo assiale sono componenti chiave in molti circuiti elettronici, offrendo la capacità di immagazzinare energia, filtrare segnali e proteggere da variazioni di corrente. La loro scelta e implementazione richiedono una comprensione approfondita delle loro proprietà, come induttanza, resistenza in serie, e perdite magnetiche. Con l’avanzamento della tecnologia elettronica, l’importanza di questi componenti continua a crescere, sottolineando il bisogno di sviluppi continui nel design e nella produzione di induttori più efficienti e ad alte prestazioni. In ultima analisi, la comprensione e l’uso appropriato degli induttori a piombo assiale sono fondamentali per il successo di un’ampia varietà di applicazioni elettroniche.
