Scopri i vantaggi e le applicazioni dell’induttanza toroidale, un componente chiave nell’elettronica moderna, con focus su design e affidabilità.

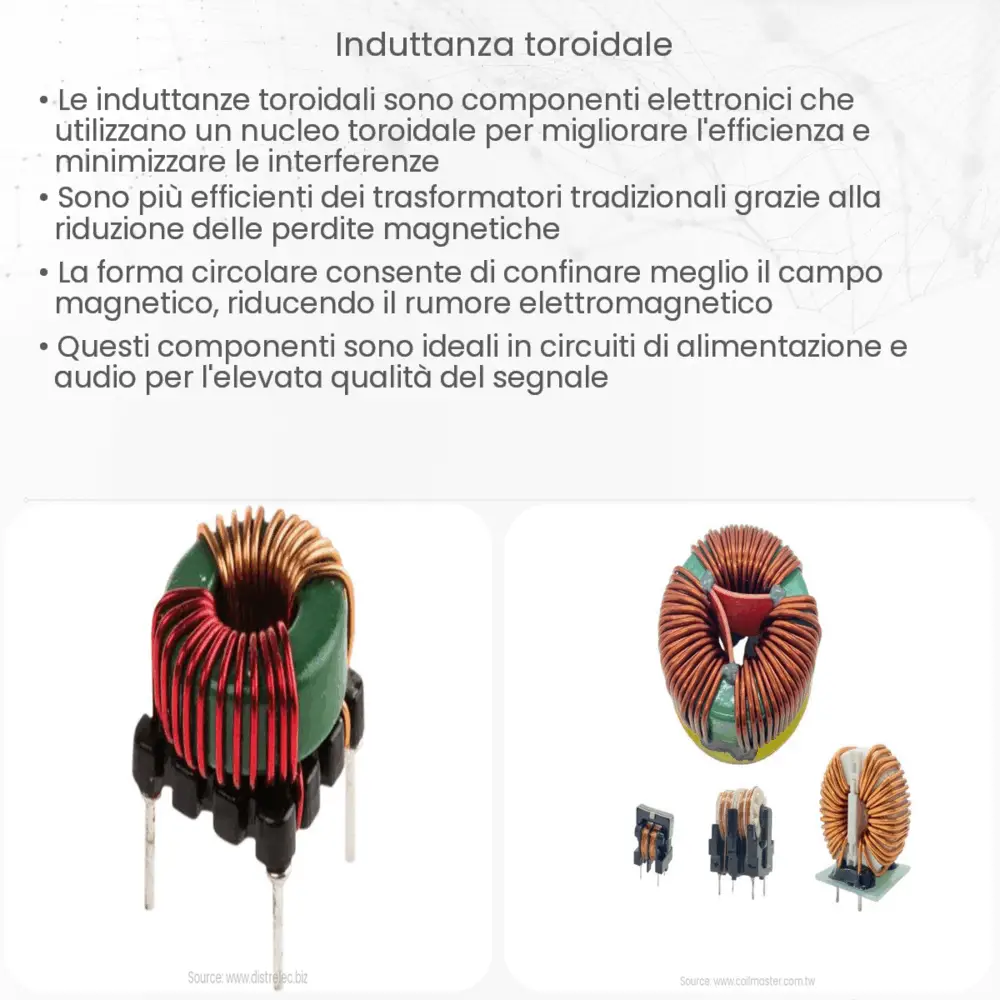

Cos’è un’Induttanza Toroidale?
L’induttanza toroidale è un componente elettrico fondamentale in diversi circuiti, specialmente in quelli che trattano alte frequenze. Questo tipo di induttore ha una forma caratteristica ad anello o ciambella, da cui deriva il nome “toroidale”. La sua struttura particolare offre vantaggi significativi rispetto ad altre forme di induttori.
Vantaggi dell’Induttanza Toroidale
Uno dei principali vantaggi dell’induttanza toroidale è la sua efficienza nel confinare il campo magnetico al suo interno. Questo riduce le interferenze elettromagnetiche (EMI) verso altri componenti del circuito. Altri vantaggi includono una minore emissione di rumore e una migliore gestione delle alte frequenze, rendendola ideale per applicazioni come trasformatori di potenza e filtri in circuiti audio.
Funzionamento dell’Induttanza Toroidale
Il principio di funzionamento di un’induttanza toroidale è basato sulla legge di Faraday dell’induzione elettromagnetica. Quando una corrente elettrica fluisce attraverso il filo avvolto attorno al nucleo toroidale, genera un campo magnetico. L’intensità di questo campo è proporzionale alla corrente e al numero di spire. Matematicamente, l’induttanza \( L \) di un toroide può essere espressa come:
\[ L = (N^2 \cdot μ \cdot A) / (2 \cdot π \cdot r) \]
dove:
- \( N \) è il numero di spire
- \( μ \) è la permeabilità magnetica del nucleo
- \( A \) è l’area della sezione trasversale del nucleo
- \( r \) è il raggio medio del toroide
Questa formula mostra che l’induttanza è direttamente proporzionale al quadrato del numero di spire e all’area della sezione trasversale, mentre è inversamente proporzionale al raggio medio del toroide.
Applicazioni dell’Induttanza Toroidale
L’induttanza toroidale trova impiego in una vasta gamma di applicazioni. È comunemente usata nei trasformatori per ridurre le perdite e migliorare l’efficienza energetica. Inoltre, è frequente il suo utilizzo in circuiti audio per filtrare il rumore e stabilizzare le correnti. Anche in settori come le telecomunicazioni e la medicina, dove la precisione e la riduzione delle interferenze sono cruciali, l’induttanza toroidale svolge un ruolo importante.
Materiali e Costruzione di un’Induttanza Toroidale
La scelta del materiale del nucleo è un aspetto cruciale nella progettazione di un’induttanza toroidale. Materiali ferromagnetici come il ferro o leghe speciali come il ferrite sono comunemente usati. Questi materiali hanno alte permeabilità magnetiche, che aumentano l’efficienza dell’induttore. Il filo avvolto attorno al nucleo è tipicamente di rame, noto per la sua eccellente conduttività elettrica.
Considerazioni sulla Progettazione
Quando si progetta un’induttanza toroidale, è fondamentale considerare vari fattori come la frequenza di lavoro, la corrente massima, la resistenza del filo e la saturazione del nucleo. A frequenze più elevate, ad esempio, si possono verificare perdite per effetto pelle e per effetto di prossimità nel filo. Inoltre, il nucleo può saturarsi se la corrente supera un certo limite, riducendo l’efficacia dell’induttanza.
Manutenzione e Affidabilità
L’induttanza toroidale richiede una manutenzione minima grazie alla sua costruzione robusta. Tuttavia, è importante assicurarsi che sia adeguatamente protetta da agenti esterni come umidità o temperature estreme, che potrebbero danneggiare il filo o alterare le proprietà del nucleo. La sua affidabilità a lungo termine la rende una scelta preferita in molte applicazioni industriali e commerciali.
Conclusioni
In conclusione, l’induttanza toroidale è un componente elettrico versatile e efficiente, ampiamente utilizzato in una varietà di applicazioni elettriche ed elettroniche. La sua capacità di minimizzare le interferenze elettromagnetiche e gestire efficientemente le alte frequenze la rende ideale per trasformatori, filtri audio e altre applicazioni sensibili. La scelta del materiale del nucleo, la dimensione e il tipo di filo sono aspetti cruciali nella progettazione di un’induttanza toroidale, influenzando direttamente le sue prestazioni e la sua affidabilità. Con una corretta progettazione e manutenzione, l’induttanza toroidale può offrire prestazioni superiori e una lunga durata, rendendola una componente fondamentale nel campo dell’elettronica moderna.
