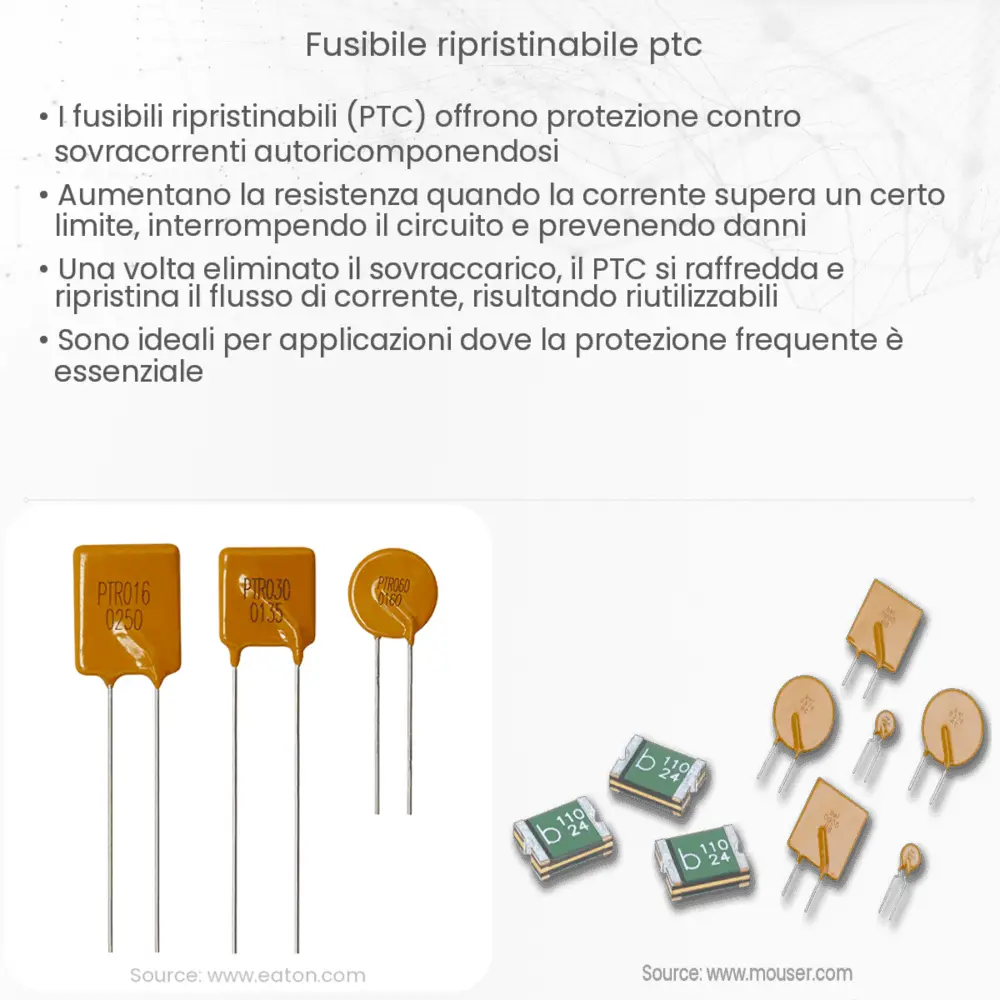

Cos’è un Fusibile Ripristinabile (PTC)
Un fusibile ripristinabile, noto anche come PTC (Positive Temperature Coefficient), è un dispositivo di protezione elettrica che viene impiegato per proteggere circuiti da sovracorrenti. A differenza dei fusibili tradizionali, che devono essere sostituiti dopo un intervento, i fusibili PTC sono progettati per ripristinarsi automaticamente una volta rimosso il guasto che ha causato la sovracorrente.
Principio di Funzionamento
I fusibili PTC funzionano basandosi sul loro particolare comportamento termistico. Il materiale polimerico semiconduttore utilizzato in questi dispositivi presenta un coefficiente di temperatura positivo. Ciò significa che la loro resistenza aumenta con l’aumentare della temperatura. Durante condizioni normali, il PTC conduce corrente e presenta una bassa resistenza, permettendo il normale funzionamento del circuito. Tuttavia, in presenza di una sovracorrente, la temperatura del PTC aumenta rapidamente, portando a un incremento significativo della resistenza e quindi a una diminuzione della corrente nel circuito, proteggendolo così da danni.
Applicazioni dei Fusibili PTC
- Protezione contro sovracorrenti: I PTC sono utilizzati per proteggere una varietà di circuiti e dispositivi elettronici, come computer, telefoni cellulari e batterie ricaricabili.
- Protezione di Motori: Vengono impiegati anche nella protezione dei motori elettrici da sovracorrenti che possono danneggiare il motore o i circuiti associati.
- Protezione di Trasformatori: Utilizzati nei trasformatori per prevenire il surriscaldamento dovuto a sovraccarichi o cortocircuiti.
Vantaggi dei Fusibili PTC
I fusibili PTC offrono numerosi vantaggi rispetto ai fusibili tradizionali, tra cui:
- Ripristino Automatico: La capacità di ripristinarsi automaticamente dopo un intervento li rende particolarmente utili in applicazioni dove non è possibile o è scomodo sostituire i fusibili tradizionali.
- Sicurezza: Riducono il rischio di malfunzionamenti o danni ai componenti elettronici.
- Versatilità: Sono disponibili in una vasta gamma di valori di corrente e tensione, adattandosi a diverse applicazioni.
Limitazioni dei Fusibili PTC
Nonostante i loro numerosi vantaggi, i fusibili PTC presentano anche alcune limitazioni. Tra queste:
- Tempo di Risposta: I PTC possono avere tempi di risposta più lenti rispetto ai fusibili tradizionali, il che può essere un limite in alcune applicazioni ad alta velocità.
- Drift di Resistenza: Dopo ripetuti cicli di surriscaldamento e raffreddamento, i PTC possono sperimentare una variazione nella loro resistenza, che può influenzare la performance a lungo termine.
- Limiti di Temperatura Ambientale: La performance dei PTC può essere influenzata dalle condizioni ambientali, in particolare dalle temperature estreme.
Considerazioni per la Selezione di un PTC
Quando si sceglie un fusibile PTC per un’applicazione specifica, è importante considerare diversi fattori, tra cui:
- Valore di Corrente Nominali e Tensione: Selezionare un PTC con i valori di corrente e tensione adeguati per l’applicazione.
- Dimensioni e Forma: I PTC sono disponibili in varie forme e dimensioni, quindi è importante scegliere quello che si adatta meglio allo spazio disponibile nel circuito.
- Condizioni Ambientali: Considerare l’ambiente operativo, in particolare la temperatura e l’umidità, che possono influenzare le prestazioni del PTC.
Conclusione
In conclusione, i fusibili ripristinabili PTC rappresentano una soluzione innovativa e affidabile per la protezione da sovracorrenti nei circuiti elettronici. Con il loro meccanismo di ripristino automatico, offrono un significativo vantaggio rispetto ai fusibili tradizionali, eliminando la necessità di sostituzioni frequenti. La loro versatilità li rende adatti a una vasta gamma di applicazioni, dalla protezione di dispositivi elettronici di consumo a quella di sistemi industriali complessi. Tuttavia, è fondamentale considerare le loro limitazioni e selezionare il PTC più adatto in base alle specifiche esigenze dell’applicazione. L’integrazione efficace di un fusibile PTC in un circuito può contribuire in modo significativo alla sicurezza, affidabilità e durata dei dispositivi elettronici.
