Scopri il funzionamento, le applicazioni e le varianti del Flip-Flop SR, un componente chiave nella progettazione di circuiti digitali.
Cos’è un Flip-Flop SR?

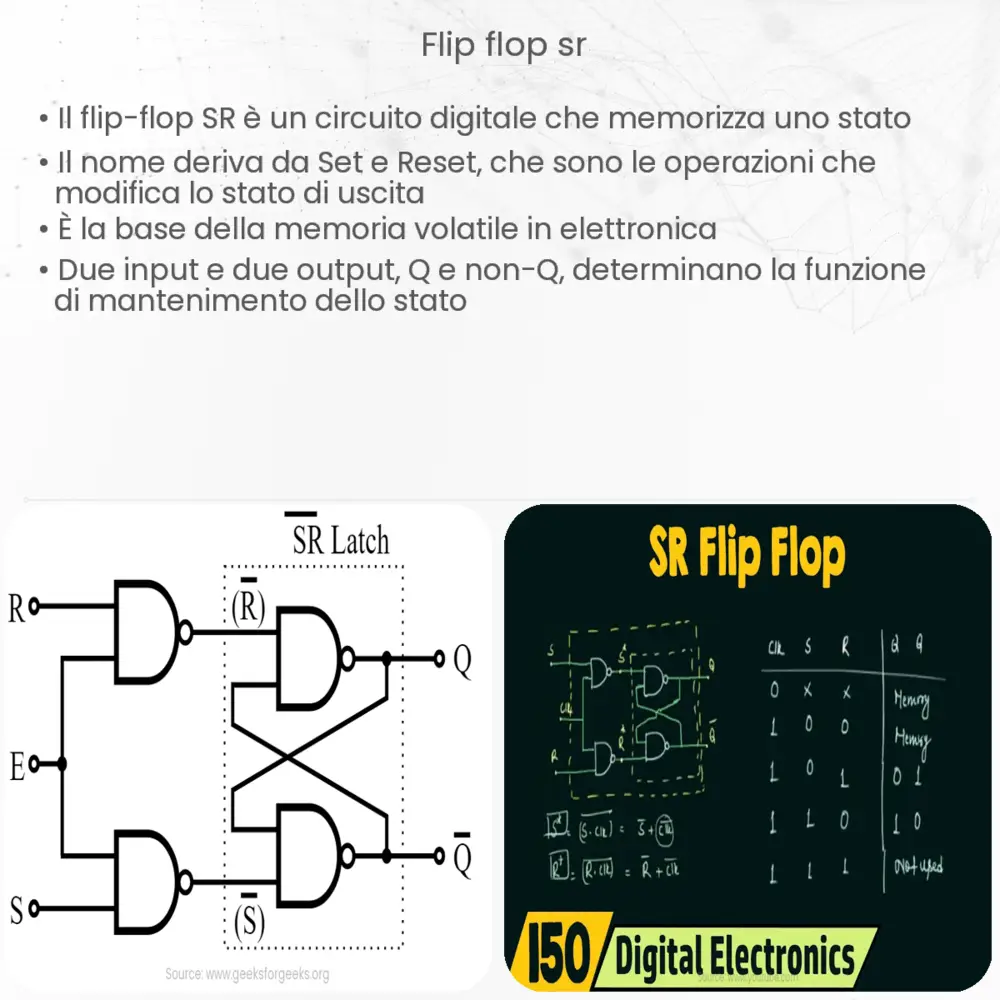

Il Flip-Flop SR (Set-Reset) è un tipo di circuito bi-stabile che ha due ingressi, denominati Set (S) e Reset (R), e due uscite, Q e Q¯ (complemento di Q). Questo dispositivo è fondamentale nella progettazione dei circuiti digitali poiché può memorizzare un bit di informazione, mantenendo il suo stato fino a quando non viene modificato da un input. Il Flip-Flop SR è quindi un blocco costruttivo essenziale per la realizzazione di memorie, contatori e sistemi di controllo.
Funzionamento del Flip-Flop SR
Il principio di funzionamento del Flip-Flop SR si basa sulla logica di due ingressi e le loro interazioni con le uscite. Quando l’ingresso Set (S) è attivo (tipicamente alto), l’uscita Q diventa alta, mentre Q¯ diventa bassa. Questo stato è noto come “set”. Al contrario, quando l’ingresso Reset (R) è attivo, Q diventa bassa e Q¯ alta, portando il circuito nello stato “reset”. Se entrambi gli ingressi sono bassi, il Flip-Flop mantiene il suo stato precedente. Tuttavia, è importante notare che l’attivazione contemporanea degli ingressi S e R è una condizione non ammessa, poiché porta a un comportamento indefinito del circuito, con entrambe le uscite potenzialmente alte.
Applicazioni del Flip-Flop SR
Le applicazioni del Flip-Flop SR sono molteplici e variano dalla semplice memorizzazione di bit alla costruzione di circuiti più complessi come contatori, registri di spostamento, e sistemi di controllo digitale. La capacità di mantenere uno stato fino a che non viene esplicitamente modificato lo rende ideale per tutte quelle applicazioni che richiedono la memorizzazione temporanea di informazioni, come la realizzazione di memorie volatile in sistemi di calcolo o la gestione di stati in automi e macchine a stati finiti.
Varianti del Flip-Flop SR
Oltre alla versione base del Flip-Flop SR, esistono varianti che includono ulteriori ingressi per estenderne le funzionalità. Ad esempio, il Flip-Flop SR con ingresso di enable permette di controllare quando il circuito può cambiare stato, aggiungendo un ulteriore livello di controllo. Altre varianti, come il Flip-Flop D (Data) o il Flip-Flop JK, offrono differenti modalità di operazione e risposte agli ingressi, rendendo questi dispositivi adatti a un’ampia gamma di applicazioni nei sistemi digitali.
Considerazioni Tecniche
Quando si implementa un Flip-Flop SR in un progetto, è cruciale considerare alcuni aspetti tecnici per garantire il corretto funzionamento del circuito. Tra questi, la gestione della condizione non ammessa di attivazione simultanea di S e R è fondamentale. Soluzioni comuni includono l’uso di circuiti di logica aggiuntiva per prevenire questa condizione o l’adozione di varianti del Flip-Flop che gestiscono in modo più robusto tale situazione. Inoltre, la velocità di commutazione e la stabilità dell’output sono aspetti da considerare, specialmente in applicazioni ad alta frequenza o in ambienti con elevati livelli di rumore elettrico.
Conclusione
Il Flip-Flop SR rappresenta un componente essenziale nel panorama dei circuiti digitali, offrendo una soluzione semplice ma potente per la memorizzazione di bit. La sua capacità di mantenere uno stato fino a un cambio esplicito lo rende indispensabile in una vasta gamma di applicazioni, dalla realizzazione di memorie a sistemi di controllo complessi. Le sue varianti e le considerazioni tecniche associate alla sua implementazione evidenziano la versatilità e l’importanza di questo dispositivo nei sistemi digitali moderni. Comprendere il funzionamento, le applicazioni e le varianti del Flip-Flop SR è quindi un passo fondamentale per chiunque operi nel campo dell’elettronica digitale e della progettazione di circuiti.
