Esplora il ruolo cruciale del flip-flop D nell’elettronica digitale, dalla memorizzazione dati alla sincronizzazione nei sistemi avanzati.
Il Flip-Flop D: Un Componente Fondamentale nell’Elettronica Digitale
Il flip-flop D, noto anche come latch D o circuito di memoria dati, è un elemento cruciale nell’elettronica digitale, svolgendo un ruolo chiave nel controllo e nella memorizzazione di dati. Questo dispositivo è una tipologia di flip-flop sincrono, il quale cambia il suo stato in risposta a un segnale di clock. L’unicità del flip-flop D risiede nella sua capacità di catturare e mantenere un valore di input fino al prossimo ciclo di clock.
Funzionamento e Struttura

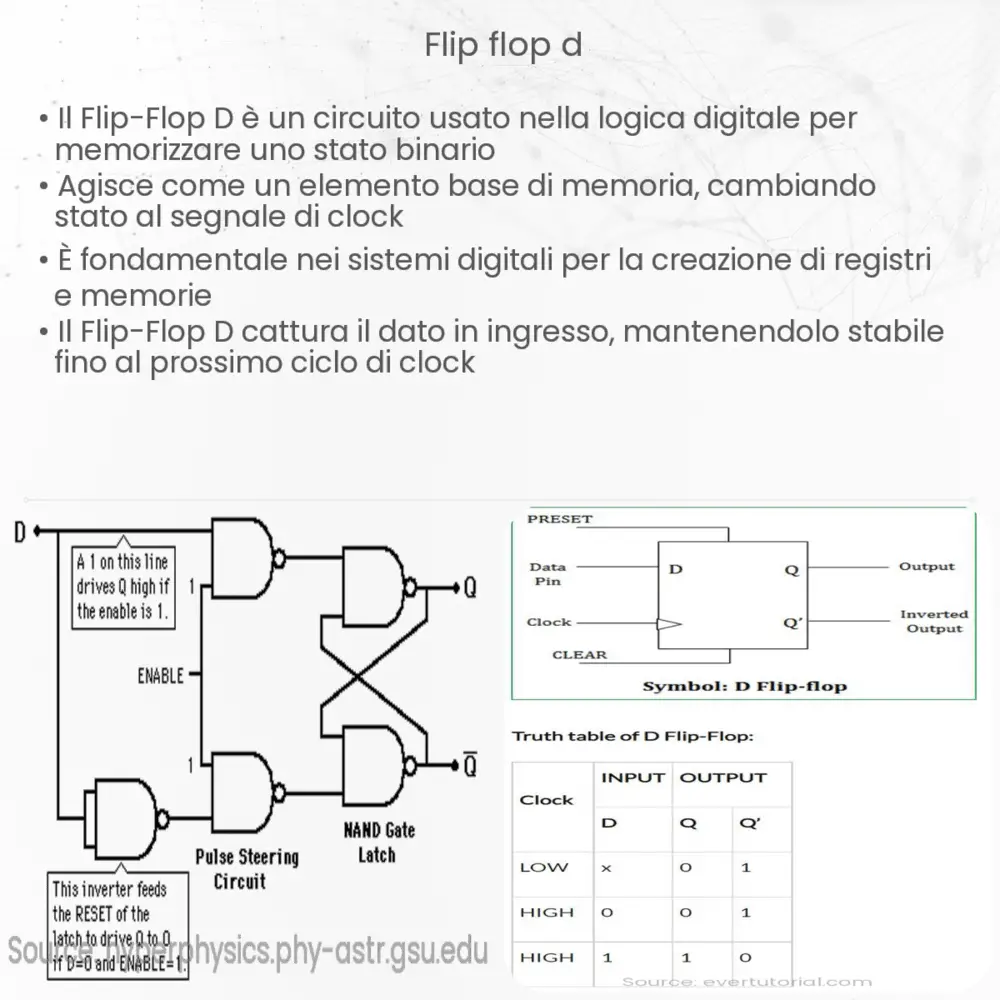

Il funzionamento del flip-flop D si basa su un semplice principio: al fronte di salita del segnale di clock, il valore presente sull’input “D” (Data) viene trasferito all’uscita “Q”. Se il valore di “D” è alto (1), “Q” diventerà alto; se “D” è basso (0), “Q” diventerà basso. Questo comportamento può essere espresso tramite la seguente equazione:
Qnext = D (al fronte di salita del clock)
Applicazioni del Flip-Flop D
Le applicazioni del flip-flop D sono vastissime nell’elettronica digitale. Questo componente è fondamentale in:
- Memorie digitali: Utilizzato per creare celle di memoria, dove ogni flip-flop rappresenta un bit.
- Registri di scorrimento: Permette la realizzazione di registri che spostano dati in modo seriale.
- Contatori binari: Impiegato nella realizzazione di contatori che incrementano o decrementano il loro valore basandosi sul segnale di clock.
La flessibilità e la funzionalità del flip-flop D lo rendono ideale per l’elaborazione e la memorizzazione di dati in sistemi digitali come computer, smartphone e altri dispositivi elettronici. La sua capacità di mantenere uno stato stabile fino al cambiamento del segnale di clock lo rende inoltre fondamentale per la sincronizzazione di vari processi all’interno di un sistema digitale.
Varianti del Flip-Flop D
Oltre alla versione standard, esistono varianti del flip-flop D che includono funzionalità aggiuntive. Tra queste, le più comuni sono:
- Flip-Flop D con Reset: Incorpora un input aggiuntivo per azzerare l’uscita indipendentemente dal segnale di clock.
- Flip-Flop D con Set: Simile al reset, ma imposta l’uscita su alto.
Importanza della Sincronizzazione nel Flip-Flop D
Uno degli aspetti fondamentali del flip-flop D è la sua natura sincrona, che significa che le transizioni di stato sono controllate da un segnale di clock esterno. Questo aspetto è cruciale per assicurare che tutte le parti di un sistema digitale operino in armonia. La sincronizzazione garantita dai flip-flop D previene problemi quali gli stati indeterminati o il “rumore” elettronico, assicurando che i dati siano processati in modo affidabile e coerente.
Progettazione e Implementazione
Nella progettazione di circuiti digitali, i flip-flop D sono utilizzati per costruire architetture più complesse come i registri e le unità di memoria. La loro implementazione può variare da semplici configurazioni con pochi transistor a complesse strutture integrate in microprocessori e circuiti logici programmabili (PLC). La scelta della configurazione dipende dall’applicazione specifica e dalle esigenze di prestazione e spazio.
Sfide e Considerazioni Future
Nonostante l’efficacia del flip-flop D, la miniaturizzazione continua dell’elettronica pone nuove sfide. Con la riduzione delle dimensioni dei circuiti, diventa più difficile mantenere l’affidabilità e gestire il calore e le interferenze elettroniche. Di conseguenza, i progettisti di circuiti devono trovare soluzioni innovative per superare questi ostacoli, mantenendo allo stesso tempo le prestazioni e l’efficienza.
Conclusione
Il flip-flop D rappresenta un pilastro fondamentale nell’architettura dei sistemi digitali. La sua capacità di memorizzare e trasferire dati in modo sincrono con il segnale di clock lo rende indispensabile in una vasta gamma di applicazioni, dalla semplice memorizzazione di dati alla gestione di processi complessi in sistemi informatici avanzati. Nonostante le sfide poste dalla continua evoluzione tecnologica, il ruolo del flip-flop D rimane centrale, sottolineando la sua importanza intrinseca nell’elettronica moderna. Con nuove ricerche e sviluppi, si prevede che il flip-flop D continuerà a evolversi, adattandosi alle esigenze crescenti dell’elettronica digitale e mantenendo la sua posizione come componente essenziale nell’innovazione tecnologica.
