Scopri il diodo tunnel: principio, funzionamento, vantaggi, limitazioni e applicazioni future di questa chiave tecnologia elettronica.

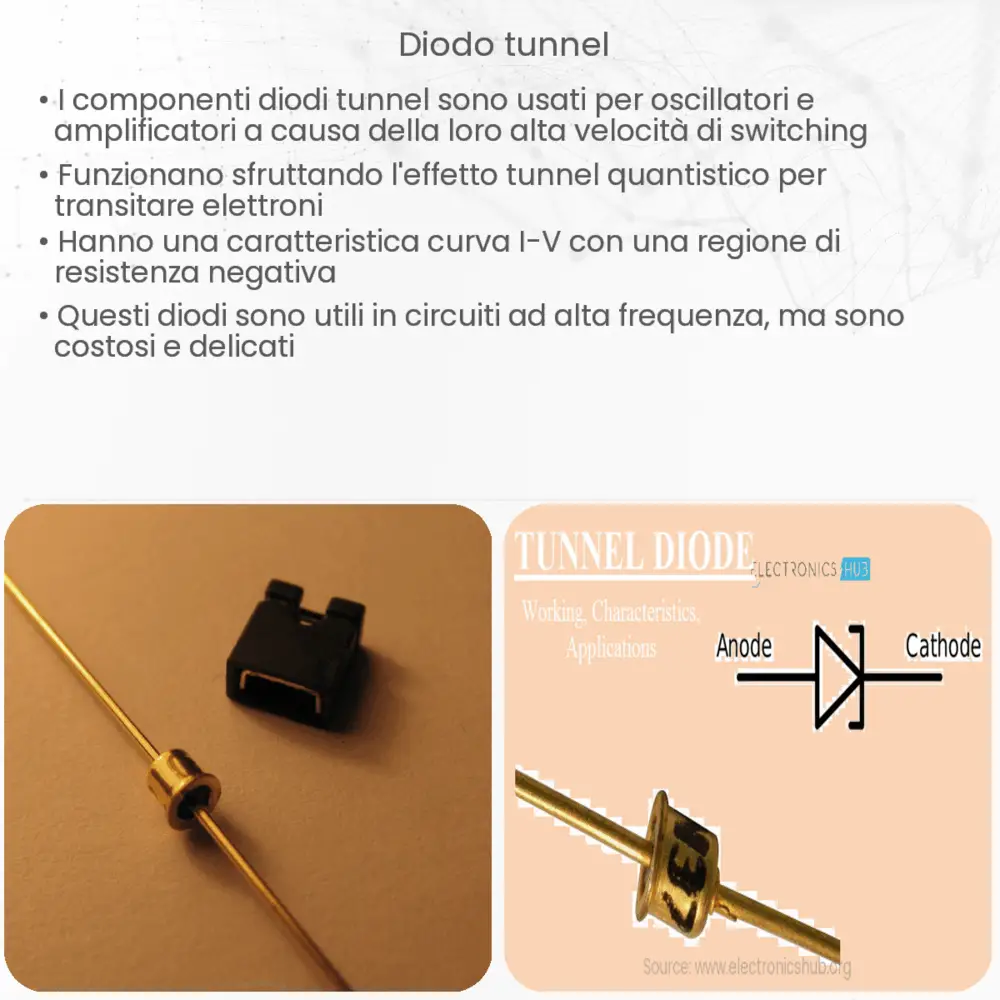

Cos’è un Diodo Tunnel
Il diodo tunnel, noto anche come diodo Esaki dal nome del fisico giapponese Leo Esaki, è un tipo di diodo semiconduttore che sfrutta l’effetto tunnel quantistico per generare microonde. Si tratta di un dispositivo elettronico di fondamentale importanza in numerose applicazioni tecnologiche, dalla ricezione radio alla generazione di frequenze oscillanti.
Principio di Funzionamento
Il principio alla base del diodo tunnel è l’effetto tunnel quantistico. Questo fenomeno si verifica quando una particella, come un elettrone, attraversa una barriera energetica che, secondo la fisica classica, sarebbe insuperabile. Nel diodo tunnel, questo avviene tra la banda di valenza e la banda di conduzione di un materiale semiconduttore. La peculiarità di questo diodo sta nella sua giunzione p-n molto stretta e con una alta densità di drogaggio, che permette il passaggio degli elettroni anche a bassa tensione.
Caratteristiche e Comportamento IV
La caratteristica più notevole del diodo tunnel è la sua curva caratteristica corrente-tensione (IV). A differenza di un diodo PN tradizionale, il diodo tunnel presenta una regione di resistenza negativa. In termini semplici, in questa regione, un aumento della tensione causa una diminuzione della corrente. La curva IV può essere descritta dall’equazione:
I = I0 * (eV/V0 – 1) – V/Rn
dove I è la corrente, V è la tensione, I0 è la corrente di saturazione, V0 è una costante di tensione caratteristica, e Rn rappresenta la resistenza negativa. Questa regione di resistenza negativa è ciò che rende il diodo tunnel unico e utile per applicazioni come oscillatori e amplificatori.
Applicazioni del Diodo Tunnel
Le applicazioni del diodo tunnel sono varie e spaziano in diversi campi dell’elettronica. A causa della sua capacità di operare a frequenze estremamente elevate, è ampiamente utilizzato in dispositivi a microonde come oscillatori e amplificatori a basso rumore. Inoltre, trova impiego in circuiti di commutazione rapida e in tecnologie informatiche, come nei memorie a semiconduttore.
Vantaggi e Limitazioni
Uno dei principali vantaggi del diiodo tunnel è la sua capacità di operare ad alte frequenze, fino a diverse decine di GHz. Questo lo rende ideale per circuiti ad alta velocità. Inoltre, la sua piccola dimensione e la bassa tensione di funzionamento lo rendono adatto per circuiti integrati e dispositivi portatili. Tuttavia, esistono anche delle limitazioni. Il diodo tunnel può essere soggetto a disturbi elettronici e ha una gamma di tensioni operative relativamente stretta. Inoltre, la fabbricazione di diodi tunnel richiede processi tecnologici avanzati e precisi, che possono incrementare i costi di produzione.
Progressi e Innovazioni
Nel corso degli anni, sono stati fatti significativi progressi nella tecnologia dei diodi tunnel. L’introduzione di nuovi materiali semiconduttori e tecniche di fabbricazione avanzate ha permesso di migliorare le prestazioni e ridurre i costi. Inoltre, la ricerca continua a esplorare nuove applicazioni e modi per sfruttare meglio l’effetto tunnel quantistico, spingendo i limiti delle prestazioni e dell’efficienza di questi dispositivi.
Sviluppi Futuri
Il futuro dei diodi tunnel appare promettente. Con l’avanzare della nanotecnologia e la crescente domanda di dispositivi elettronici ad alte prestazioni, questi diodi continueranno a giocare un ruolo cruciale. La ricerca è orientata verso il miglioramento delle prestazioni a frequenze ancora più elevate e la riduzione dell’impatto dei disturbi elettronici. Inoltre, l’integrazione con altre tecnologie, come i circuiti quantistici, potrebbe aprire nuove frontiere nel campo dell’elettronica.
Conclusione
Il diodo tunnel rappresenta una componente fondamentale nel mondo dell’elettronica moderna. Grazie alla sua unica capacità di sfruttare l’effetto tunnel quantistico, ha trovato impiego in una vasta gamma di applicazioni, dalla generazione di microonde alla realizzazione di circuiti ad alta velocità. Nonostante alcune limitazioni, i continui progressi tecnologici e l’innovazione costante promettono di mantenere il diodo tunnel al centro di molte future evoluzioni nell’ambito dell’elettronica. In conclusione, questo piccolo ma potente dispositivo continuerà a essere un pilastro nella tecnologia dei semiconduttori, guidando nuove scoperte e applicazioni nel mondo sempre più interconnesso di oggi.
