Introduzione al Diodo di Shockley
Il Diodo di Shockley, inventato nel 1950 da William Shockley, è un dispositivo elettronico semiconduttore che ha avuto un ruolo significativo nello sviluppo della tecnologia moderna. Questo componente è essenziale in numerose applicazioni, dalle reti di alimentazione fino ai circuiti di controllo. In questo articolo, esploreremo le caratteristiche, il funzionamento e le applicazioni di questo importante dispositivo.
Struttura e Principio di Funzionamento

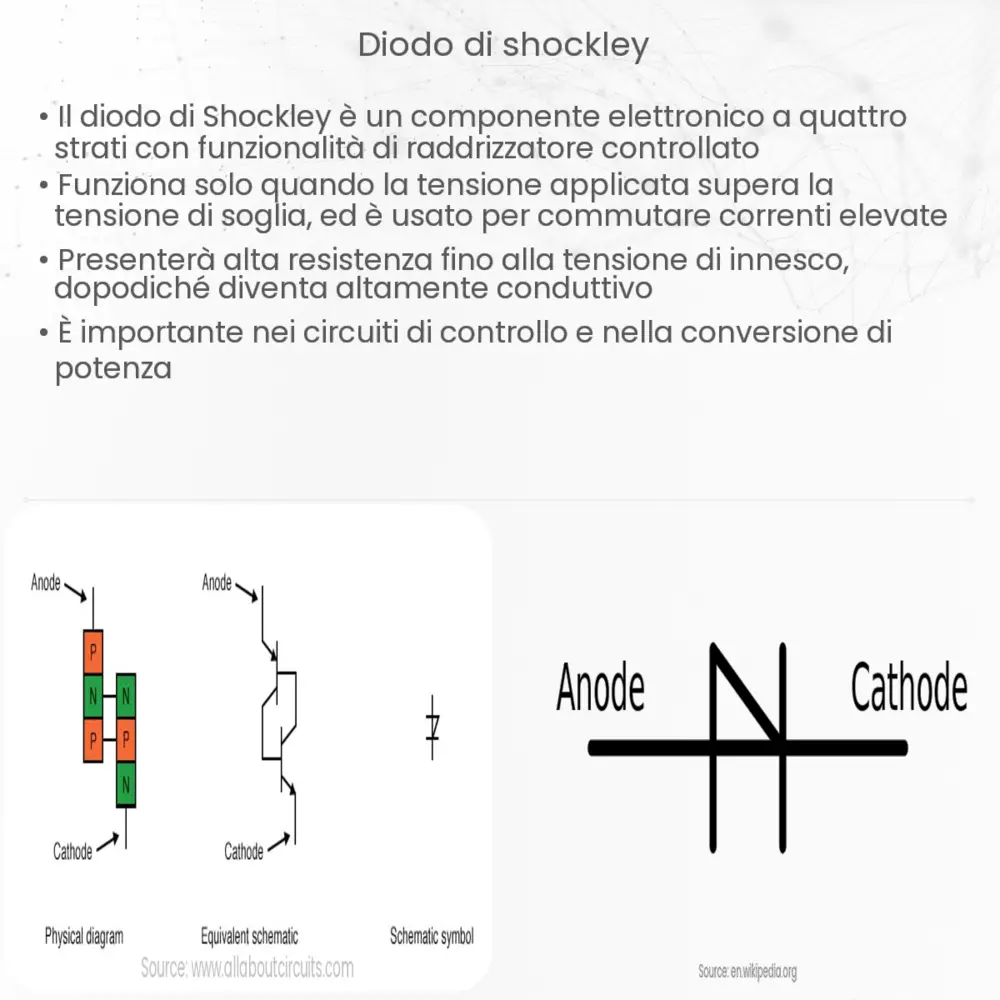

Il Diodo di Shockley è costituito da quattro strati semiconduttori, alternando tipo P e tipo N, e quindi ha una configurazione P-N-P-N. Questa struttura particolare gli permette di operare sia come un diodo rettificatore sia come un interruttore controllato in tensione. La presenza di due giunzioni P-N rende il suo comportamento simile a quello di un transistor, ma con alcune differenze distintive.
All’interno del diodo, le due giunzioni centrali sono in stretta prossimità l’una dell’altra, il che permette un’interazione tra di esse quando il dispositivo è in funzione. Questa interazione è cruciale per il funzionamento unico del diodo di Shockley. Quando si applica una tensione sufficiente, il diodo passa da uno stato di blocco ad uno stato di conduzione, un processo noto come “interruzione” o “triggering”.
Caratteristiche Elettriche
Le caratteristiche elettriche del Diodo di Shockley sono particolari. Il dispositivo presenta una tensione di soglia, che è la minima tensione necessaria per portare il diodo dalla fase di blocco a quella di conduzione. Una volta superata questa soglia, il diodo conduce corrente con una caduta di tensione relativamente bassa. Inoltre, possiede una corrente di mantenimento: la minima corrente che deve scorrere attraverso il diodo per mantenerlo in stato di conduzione.
Una caratteristica distintiva del Diodo di Shockley è il suo comportamento in condizioni di over-voltage. Quando la tensione applicata supera un certo livello, il diodo si attiva automaticamente per proteggere i circuiti da danni dovuti a sovratensioni. Questo lo rende un componente essenziale nei circuiti di protezione.
Applicazioni del Diodo di Shockley
Il Diodo di Shockley trova ampio impiego in vari campi dell’elettronica. Una delle sue principali applicazioni è nei circuiti di controllo di potenza, dove è utilizzato per regolare e commutare alte correnti e tensioni. Questo lo rende fondamentale in convertitori di potenza, regolatori di tensione, e sistemi di alimentazione ininterrotta (UPS). Un’altra importante applicazione si trova nei circuiti di protezione, dove il diodo è impiegato per salvaguardare i componenti elettronici da sovratensioni e picchi di corrente.
In aggiunta, il Diodo di Shockley è utilizzato in circuiti di trigger, dove agisce come interruttore per attivare o disattivare altri componenti o circuiti. La sua capacità di passare rapidamente dallo stato di non conduzione a quello di conduzione lo rende ideale in queste applicazioni.
Limitazioni e Considerazioni nel Design
Nonostante le sue numerose applicazioni, il Diodo di Shockley presenta alcune limitazioni. La principale è la sensibilità alla temperatura: le sue caratteristiche possono variare significativamente con i cambiamenti di temperatura. Questo richiede attenzione nel design dei circuiti, specialmente in ambienti con grandi variazioni termiche. Inoltre, il diodo può richiedere dissipatori di calore in applicazioni ad alta potenza, aumentando la complessità e il costo del design.
Un altro aspetto da considerare è la selezione dei valori di tensione e corrente. È importante scegliere un diodo con valori di soglia e di mantenimento adeguati per l’applicazione specifica, per garantire un funzionamento affidabile e sicuro del circuito.
Conclusioni
Il Diodo di Shockley è un componente semiconduttore versatile e potente, che ha trovato una vasta gamma di applicazioni nell’ingegneria elettronica. Dalla protezione da sovratensioni fino al controllo di potenza, il suo ruolo è cruciale in molti aspetti dell’elettronica moderna. Nonostante alcune limitazioni, come la sensibilità alla temperatura e la necessità di dissipazione termica, il suo utilizzo continua ad essere diffuso grazie alla sua affidabilità e alle sue caratteristiche uniche. In conclusione, il Diodo di Shockley rimane un componente fondamentale nell’arsenale di qualsiasi ingegnere elettronico, dimostrando l’ingegnosità e l’impatto duraturo dell’innovazione tecnologica.
