Scopri i convertitori di corrente in tensione: principi, vantaggi, applicazioni e consigli per la progettazione in un’analisi dettagliata ed efficace.
Cos’è un Convertitore di Corrente in Tensione?
Un convertitore di corrente in tensione, noto anche come amplificatore di transimpedenza, è un circuito elettronico che converte un segnale di corrente in un segnale di tensione proporzionale. Questo tipo di circuito è fondamentale in numerose applicazioni, come i sistemi di rilevamento di luce e i circuiti integrati di comunicazione, dove è necessario convertire i segnali di corrente prodotti dai fotodiodi in segnali di tensione facilmente elaborabili.
Principio di Funzionamento

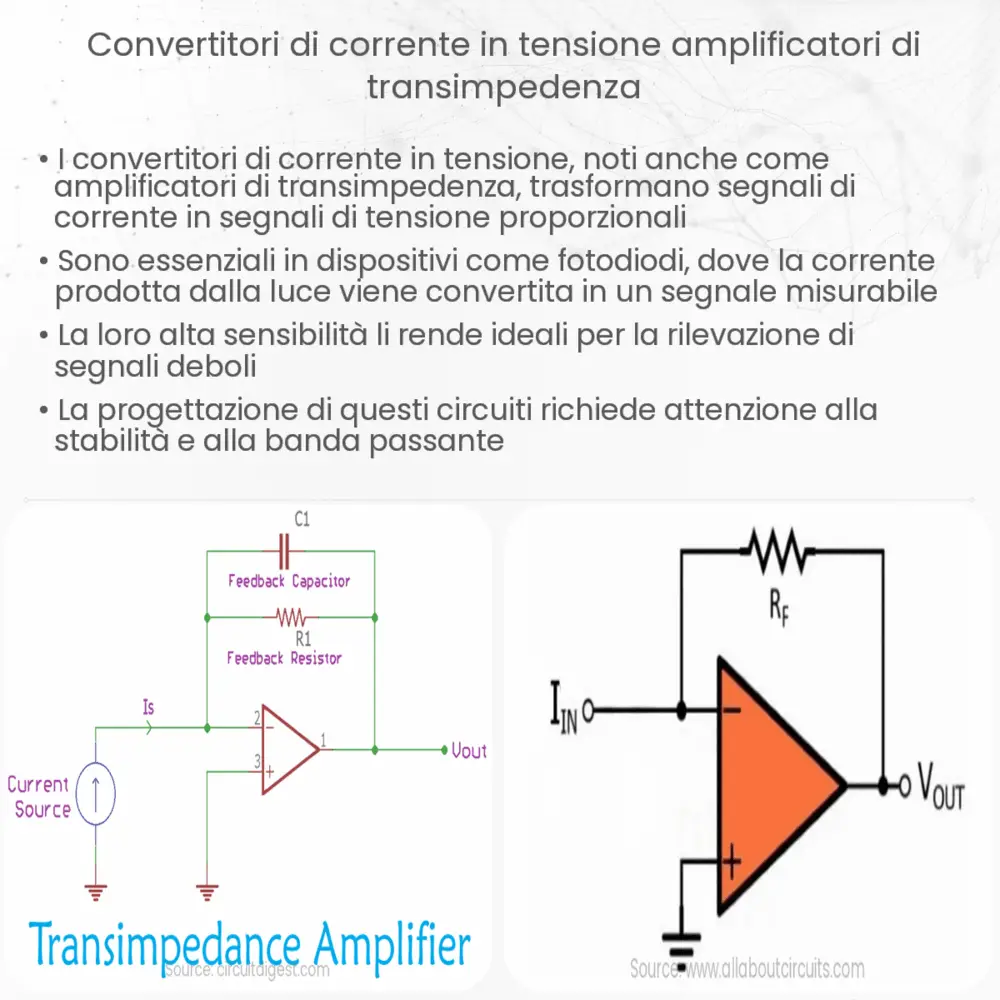

Il cuore del convertitore di corrente in tensione è un amplificatore operazionale (op-amp) configurato in modo tale che la corrente in ingresso venga convertita in una tensione di uscita. La relazione tra la corrente in ingresso (Iin) e la tensione di uscita (Vout) è determinata dalla resistenza di feedback (Rf) collegata tra l’uscita e l’ingresso invertente dell’op-amp, secondo la formula Vout = Iin * Rf. L’alta impedenza di ingresso dell’op-amp assicura che quasi tutta la corrente in ingresso fluisca attraverso Rf, convertendosi così in una tensione di uscita misurabile.
Caratteristiche e Vantaggi
I convertitori di corrente in tensione offrono numerosi vantaggi, tra cui alta sensibilità, ampia banda passante e la capacità di operare con segnali di corrente molto bassi. Sono inoltre in grado di fornire un’uscita di tensione stabile e lineare che facilita ulteriori elaborazioni del segnale. Grazie alla loro configurazione semplice ma efficace, questi circuiti trovano applicazione in una vasta gamma di dispositivi elettronici, migliorando la precisione e l’affidabilità dei sistemi in cui sono integrati.
Applicazioni Comuni
Le applicazioni dei convertitori di corrente in tensione sono molteplici e variegate. Vengono comunemente utilizzati nei sistemi di acquisizione dati, dove è necessario convertire segnali di corrente provenienti da sensori in segnali di tensione. Altre applicazioni includono la lettura di segnali da fotodiodi in telecamere digitali, misuratori di luce e sistemi di comunicazione ottica, dove la conversione di corrente in tensione gioca un ruolo cruciale nella trasduzione del segnale.
Sfide e Considerazioni nella Progettazione
Nonostante i numerosi vantaggi, la progettazione di convertitori di corrente in tensione presenta alcune sfide. La scelta dell’amplificatore operazionale, ad esempio, è critica per garantire una bassa tensione di offset e una bassa corrente di bias di ingresso, fattori che influenzano direttamente la precisione del circuito. Inoltre, la gestione del rumore è un altro aspetto importante, in quanto il rumore può degradare significativamente la qualità del segnale di uscita, soprattutto in applicazioni ad alta sensibilità. È quindi fondamentale selezionare componenti di alta qualità e implementare tecniche di layout PCB appropriate per minimizzare l’interferenza elettromagnetica.
Ottimizzazione e Personalizzazione
Per ottimizzare le prestazioni dei convertitori di corrente in tensione, è possibile personalizzare il circuito in base alle specifiche esigenze dell’applicazione. Questo include la regolazione della resistenza di feedback per modificare il guadagno del circuito, nonché l’integrazione di filtri per ridurre l’effetto del rumore. Inoltre, l’uso di circuiti di compensazione può migliorare la stabilità del convertitore, particolarmente in presenza di carichi capacitivi.
Conclusioni
I convertitori di corrente in tensione rappresentano uno strumento essenziale nell’elettronica moderna, offrendo una soluzione efficace per la conversione di segnali di corrente in tensione. La loro semplicità di progettazione, unita alla capacità di operare con segnali di bassa corrente e la loro versatilità, li rende ideali per un’ampia gamma di applicazioni, dalla sensoristica alla comunicazione ottica. Tuttavia, per sfruttare appieno i benefici di questi circuiti, è importante considerare attentamente gli aspetti legati alla progettazione, come la scelta dei componenti e la gestione del rumore. Con l’attenzione adeguata ai dettagli, i convertitori di corrente in tensione possono fornire prestazioni elevate, migliorando l’affidabilità e l’efficacia dei sistemi elettronici in cui sono implementati.
