Cos’è il protocollo I2C?
Il protocollo I2C (Inter-Integrated Circuit), pronunciato “I quadrato C” e talvolta chiamato IIC o I2C, è un protocollo di comunicazione seriale sviluppato da Philips Semiconductors (ora NXP Semiconductors) negli anni ’80. È diventato uno standard de facto per la comunicazione tra chip su una stessa scheda circuitale. Grazie alla sua semplicità e efficienza, il protocollo I2C è ampiamente utilizzato in una vasta gamma di applicazioni elettroniche, da sensori e dispositivi di input a vari tipi di microcontrollori.
Come funziona il protocollo I2C?

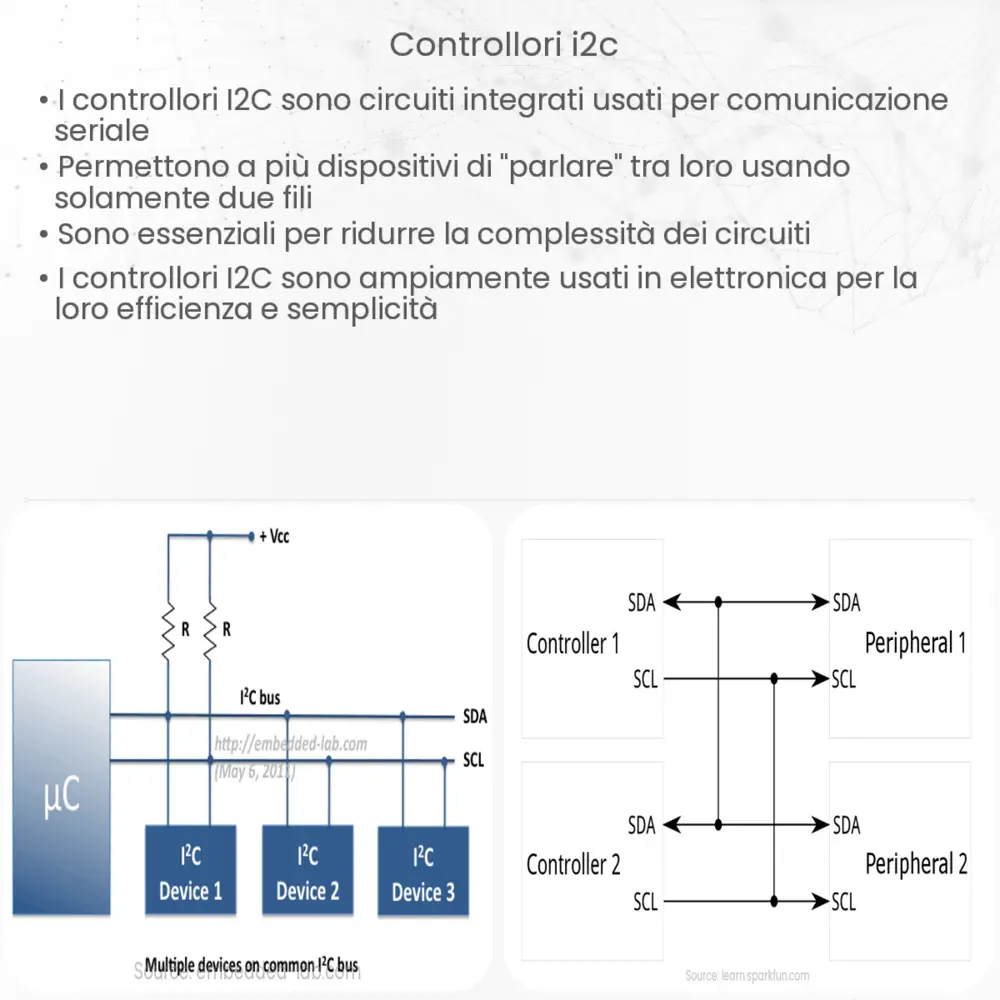

Il protocollo I2C utilizza solamente due linee per la comunicazione: SDA (Serial Data Line) e SCL (Serial Clock Line). Queste linee consentono la comunicazione bidirezionale tra il master (che inizializza e controlla la comunicazione) e uno o più slave (dispositivi che rispondono al master). Un punto di forza di I2C è la sua capacità di supportare più dispositivi slave con solamente due linee, grazie all’assegnazione di un indirizzo unico a ciascun dispositivo slave.
I2C permette la comunicazione full-duplex e utilizza un meccanismo di “acknowledge” (ACK) dopo ogni byte trasmesso. Ciò significa che il ricevente invia un segnale di ritorno per confermare la ricezione del byte. Questo meccanismo garantisce l’affidabilità della comunicazione anche in ambienti potenzialmente soggetti a interferenze.
Caratteristiche principali di I2C
- Multi-Master: Più master possono coesistere sullo stesso bus senza la necessità di comunicazione aggiuntiva per gestire la collisione.
- Indirizzamento Flessibile: I2C supporta sia indirizzamento a 7 bit che a 10 bit, permettendo l’uso di un vasto numero di dispositivi slave sullo stesso bus.
- Bassa Velocità: Anche se esistono diverse velocità di clock (standard, fast, e high-speed mode), I2C non è ottimizzato per alte velocità di trasmissione, rendendolo ideale per applicazioni che non richiedono trasferimenti dati rapidi.
- Semplicità di Implementazione: Con soli due fili per la comunicazione, I2C risulta semplice da implementare e richiede meno risorse hardware rispetto ad altri protocolli di comunicazione.
Applicazioni e Vantaggi del Protocollo I2C
Le applicazioni del protocollo I2C sono estremamente variegate, spaziando dai sistemi di controllo industriale ai dispositivi consumer come smartphone e tablet. È particolarmente apprezzato per la connessione di piccoli moduli come sensori di temperatura, accelerometri, display LCD e altri componenti che richiedono una comunicazione seriale semplice ed efficiente. La capacità di collegare più dispositivi con soli due fili riduce significativamente la complessità del cablaggio e i costi associati.
Uno dei principali vantaggi di I2C è la sua flessibilità. I progettisti possono facilmente aggiungere o rimuovere componenti dal bus senza influenzare gli altri dispositivi. Inoltre, la funzionalità multi-master consente a più controller di comunicare con gli stessi dispositivi slave, offrendo una maggiore versatilità in applicazioni complesse.
Sfide e Considerazioni
Nonostante i suoi numerosi vantaggi, il protocollo I2C presenta alcune sfide. La limitazione della velocità può essere un ostacolo per applicazioni che richiedono trasferimenti di grandi volumi di dati. Inoltre, la lunghezza del bus e il numero di dispositivi slave possono influenzare le prestazioni, a causa della capacità parassita che può degradare i segnali sulle linee SDA e SCL.
Un’adeguata progettazione del sistema e l’impiego di dispositivi con adeguati livelli di pull-up sui pin SDA e SCL sono cruciali per mitigare questi problemi e garantire una comunicazione affidabile. Inoltre, è importante gestire correttamente le condizioni di bus busy e le collisioni in ambienti multi-master per prevenire conflitti e malfunzionamenti.
Conclusione
Il protocollo I2C si è affermato come una soluzione robusta e flessibile per la comunicazione seriale tra dispositivi su circuiti integrati. La sua semplicità, l’efficienza e la capacità di gestire più dispositivi con un minimo dispendio di risorse hardware lo rendono ideale per una vasta gamma di applicazioni elettroniche. Nonostante alcune limitazioni in termini di velocità di trasmissione e complessità in sistemi molto grandi, i vantaggi offerti da I2C superano di gran lunga questi ostacoli, rendendolo uno dei protocolli di comunicazione più utilizzati nell’elettronica moderna. Con un’attenta progettazione e implementazione, I2C può offrire una soluzione di comunicazione efficace e a basso costo per progetti di tutte le dimensioni.
